Трехфазные нагревательные кабели LLS
LLS(ЛЛС)
Производитель —
Оценка (средняя 5)
Электрический нагревательный кабель постоянной мощности для обогрева трубопроводов средней длины
Нагревательные жилы из медных проволок
Изоляция из кремнийорганической резины
Оплетка из медных луженых проволок
Оболочка из кремнийорганической...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — LLS(ЛЛС)
Электрический нагревательный кабель постоянной мощности для обогрева трубопроводов средней длины
- Нагревательные жилы из медных проволок
- Изоляция из кремнийорганической резины
- Оплетка из медных луженых проволок
- Оболочка из кремнийорганической резины
- Длина обогреваемого участка до 3 км
- Высокое тепловыделение – до 50 Вт/м
- Высокая эффективность, развитая поверхность теплоотдачи и гибкость
- Полный набор средств управления и вспомогательных принадлежностей
- Электропитание из одной точки – минимизирует затраты на питающую проводку
- Простота и удобство монтажа
Особенности
Конструкция

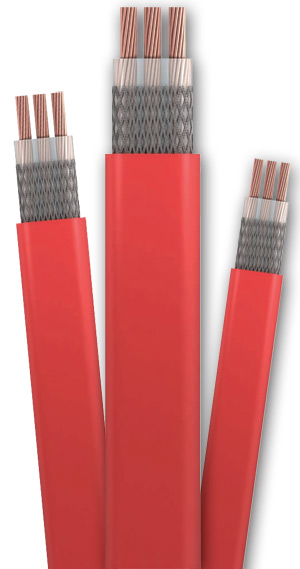

Нагревательный кабель представляет собой конструкцию из трех параллельных нагревательных жил из медной проволоки с изоляцией из кремнийорганической резины, поверх которой наложена оплетка из медной луженой проволоки, и оболочкой из кремнийорганической резины.
Исполнение
Размеры нагревательных жил выбираются так, чтобы обеспечить желаемое тепловыделение для требуемой длины цепи. Нагревательные кабели присоединяются непосредственно к трехфазной сети питания или, при необходимости, к специальному повышающему трансформатору.
Повышенная безопасность и эффективность
Большая поверхность теплоотдачи плоского нагревательного кабеля приводит к снижению рабочих температур, по сравнению с аналогичными нагревателями с конструкцией проводника круглой формы, повышая таким образом эффективность, безопасность и время жизни нагревательного кабеля. Применение в качестве изоляции кремнийорганической резины, способной сохранять свои электрические и механические свойства в широком диапазоне температур, позволяет получить тепловыделение в кабеле до 50 Вт/м.
Установка
Кабели LLS могут прямо или спирально укладываться на трубе. Для предварительно теплоизолированных трубопроводов, кабели обычно помещаются в направляющие элементы, установленные на транспортной трубе под теплоизоляцией. Нагревательный кабель поставляется в удобных для монтажа длинах для последовательного соединения на месте и в виде готовых нагревательных секций ТМТЭ. Кабели, устанавливаемые на участке подачи питания, поставляются в соединении с установочными проводами.
Минимальные затраты на подвод электропитания
Применение системы минимизирует число необходимых пунктов электропитания, и таким образом снижает затраты на оборудование силовых кабельных сетей.
Технические характеристики
|
Максимальная температура (под нагрузкой) |
130°С |
| Максимальная температура (без нагрузки) | 180°С |
| Минимальная температура монтажа | -60°С |
| Электропитание | трехфазное до 660 В в зависимости от условий применения |
| Тепловыделение | дo 50 Вт/м в зависимости от исполнения для условий применения |
| Сечение нагревательной жилы |
1,5 мм² 3,0 мм² 6,0 мм² |
Пожалуйста, обратите внимание, что предприятие-изготовитель может изменять размеры жил, чтобы обеспечить необходимое тепловыделение (Вт/м), для требуемой длины цепи.
Применение
LLS – трехфазный нагревательный кабель постоянной мощности для предотвращения замерзания или поддержания температуры продукта в трубопроводах средней длины, до 3 км, в безопасных и взрывоопасных зонах. Типичное применение – поддержание температуры продукта в надземных или подземных нефтепроводах и газопроводах, предотвращение замерзания водоводов.
Система электропитания
Система электрообогрева питается либо от источника питания (специально разработанный повышающий трансформатор при напряжении питания выше 380 В), либо непосредственно от трехфазной сети через систему управления питанием. Мощность сети питания должна соответствовать мощности, потребляемой системой электрообогрева. Специально разработанная схема холодного запуска позволяет снизить пусковые токи.
Лонглайн – комплексная система
ООО“ССТэнергомонтаж» предлагает не просто нагревательные кабели LLS, образующие часть системы электрообогрева, а проектирует, изготавливает и осуществляет монтаж комплексных систем, адаптированных к конкретным условиям применения на объекте заказчика. По согласованию с заказчиком поставляются: источник питания (при напряжении отличном от 380 В), система управления питанием и контроля температуры, оборудование слежения/сигнализации за целостностью цепи, коробки подачи питания, сервисные коробки, соединительные заделки – все специально разработанное и произведенное предприятием-изготовителем.
Maксимальные температуры трубы/изделия
Температура поверхности нагревательного кабеля не должна превышать максимальной температуры, которую выдерживают ее конструкционные материалы или температурной группы (при установке в потенциально взрывоопасных зонах). Это обеспечивается путем ограничения тепловыделения нагревательного кабеля в зависимости от температуры трубы или обогреваемого изделия до безопасного уровня расчетом конструкции или системой контроля температуры. Для наиболее неблагоприятных условий теплообмена, температура трубопровода должна быть ограничена следующими значениями:
| Номинальное тепловыделение нагревательного кабеля, Вт/м | Макс. температура обогреваемого объекта, °С | ||||||
| Месторасположение | |||||||
| Взрывоопасное | Безопасное | ||||||
| T6 | T5 | T4 | T3 | T2 | T1 | ||
| 5 | 55 | 70 | 100 | 100 | 100 | 100 | 100 |
| 10 | 50 | 65 | 95 | 95 | 95 | 95 | 95 |
| 20 | 30 | 45 | 75 | 75 | 75 | 75 | 75 |
| 25 | 20 | 35 | 70 | 70 | 70 | 70 | 70 |
| 30 | 10 | 25 | 55 | 55 | 55 | 55 | 55 |
| 35 | - | 15 | 45 | 45 | 45 | 45 | 45 |
| 40 | - | - | 30 | 30 | 30 | 30 | 30 |
| 50 | - | - | 5 | 5 | 5 | 5 | 5 |

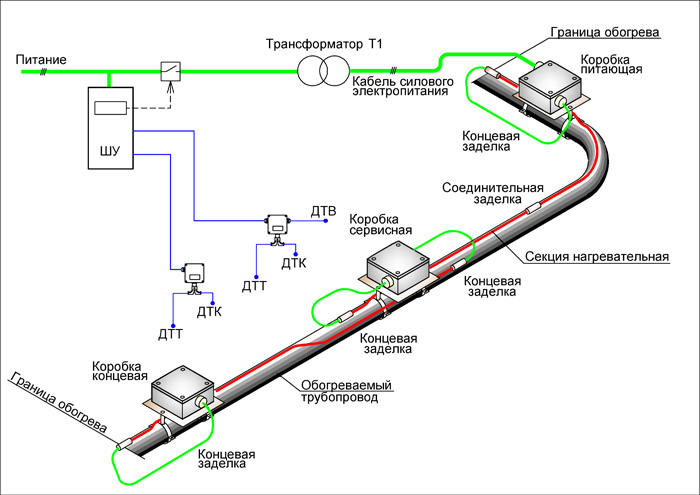

Типовая схема использования
Длина секции
Длина нагревательной секции в зависимости от напряжения питания, сечения токопроводящей жилы и линейной мощности тепловыделения нагревательного кабеля с изоляцией из кремнийорганической резины.
| Длина нагревательной секции, м | ||||||||||||||
| Мощность, Вт/м | 50 | 40 | 30 | 20 | ||||||||||
| Сечение, мм² | 1.5 | 3.0 | 6.0 | 1.5 | 3.0 | 6.0 | 1.5 | 3.0 | 6.0 | 1.5 | 3.0 | 6.0 | ||
|
Линейное напряжение, В |
220 | 250 | 320 | - | 280 | 370 | - | 335 | 470 | - | 425 | 600 | - | |
| 380 | 440 | 560 | 870 | 485 | 650 | 970 | 580 | 770 | 1170 | 740 | 1020 | 1490 | ||
| 500 | 570 | 730 | 1150 | 640 | 850 | 1290 | 770 | 1020 | 1550 | 975 | 1350 | 1960 | ||
| 660 | 750 | 970 | 1520 | 845 | 1130 | 1700 | 1015 | 1350 | 2040 | 1280 | 1800 | 2590 | ||
