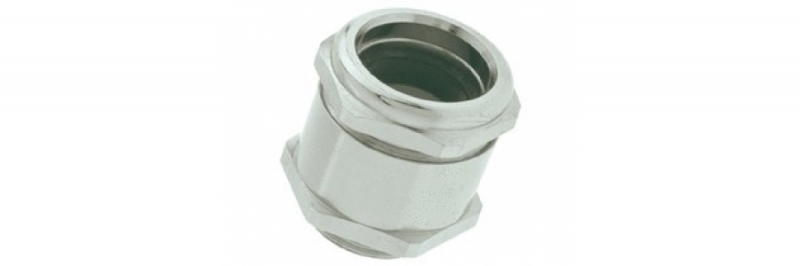

SKINDICHT SHVE-M
Производитель —
Оценка (средняя 5)
Технические характеристики
Внимание Монтажные размеры см. табл. T21 в приложении Материал Корпус: латунь, покрытая никелем Заземляющие гильзы: латунь Уплотнительный конус: CR (хлоропреновая резина) Уплотнительное кольцо: NBR (бутадиеновая...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — SKINDICHT SHVE-M
Технические характеристики
|
|

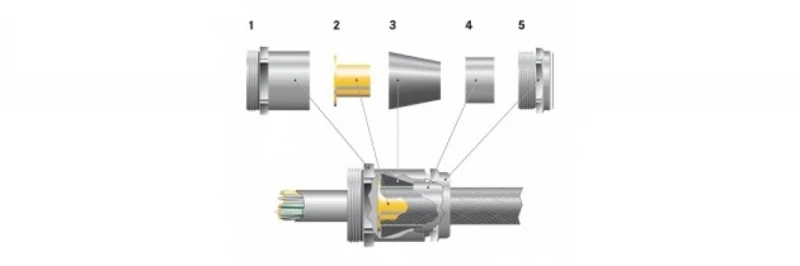

Конструкция
- 1 промежуточный штуцер
- 2 заземляющая гильза
- 3 уплотнительный конус
- 4 латунный конус
- 5 зажимная гайка
Примечание
- Подходящая контргайка SKINDICHT® SM-M
- Для корпусов с лакированным, анодированным или порошковым покрытием необходимы контргайки для выравнивания потенциала земли типа SKINDICHT® SM-PE-М для обеспечения оптимального контакта
- Другие кабельные вводы с EMC SKINTOP® MS-SC-M и MS-M BRUSH, подходящая контргайка SKINDICHT® SM-PE-M.
Особенности
- Упорядоченность к кабелю
- 1 промежуточный штуцер
- 2 заземляющая гильза
- 3 уплотнительный конус

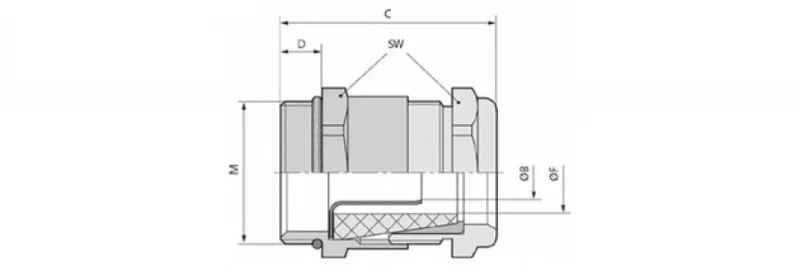

| Артикул | Наименование | Резьба PG | Ø нар. обол., мм | Ø внутр. обол., мм | SW1 / SW2, мм | C, мм | D, мм | Ø B, мм | F, мм |
|---|---|---|---|---|---|---|---|---|---|
| 52106860 | SKINDICHT SHVE-M 16X1,5/9/6/3,2 | 9 | 4,5 — 5,8 | 2,2 — 3,11 | 18 / 17 | 26,5 | 5 | 3,2 | 6 |
| 52106870 | SKINDICHT SHVE-M 16X1,5/9/7/3,2 | 9 | 4,5 — 6,8 | 2,2 — 3,23 | 18 / 17 | 26,5 | 5 | 3,2 | 7 |
| 52106880 | SKINDICHT SHVE-M 16X1,5/9/6/3,6 | 9 | 5,5 — 5,8 | 2,6 — 3,17 | 18 / 17 | 26,5 | 5 | 3,6 | 6 |
| 52106890 | SKINDICHT SHVE-M 16X1,5/9/7/3,6 | 9 | 5,5 — 6,8 | 2,6 — 3,67 | 18 / 17 | 26,5 | 5 | 3,6 | 7 |
| 52106910 | SKINDICHT SHVE-M 20X1,5/11/7/4,5 | 11 | 3 — 6,8 | 3,5 — 4,52 | 22 / 20 | 31 | 6 | 4,5 | 7 |
| 52106920 | SKINDICHT SHVE-M 20X1,5/11/9/4,5 | 11 | 6 — 8,8 | 3,5 — 4,45 | 22 / 20 | 31 | 6 | 4,5 | 9 |
| 52106930 | SKINDICHT SHVE-M 20X1,5/13,5/9/5 | 13,5 | 6,5 — 8,8 | 3,5 — 5 | 22 / 22 | 32 | 6 | 5 | 9 |
| 52106940 | SKINDICHT SHVE-M 20X1,5/13,5/9/6 | 13,5 | 6 — 8,8 | 4,5 — 5,95 | 22 / 22 | 32 | 6 | 6 | 9 |
| 52106950 | SKINDICHT SHVE-M20X1,5/13/11/7 | 13,5 | 8 — 10,8 | 5,5 — 6,92 | 22 / 22 | 32 | 6 | 7 | 11 |
| 52106960 | SKINDICHT SHVE-M 20/16/11/8 | 16 | 8,5 — 10,8 | 6 — 7,93 | 24 / 24 | 34,5 | 6 | 8 | 11 |
| 52106970 | SKINDICHT SHVE-M 20/16/13/9 | 16 | 10 — 12,8 | 7 — 9 | 24 / 24 | 34,5 | 6 | 9 | 13 |
| 52106980 | SKINDICHT SHVE-M 20X1,5/16/13/10 | 16 | 10 — 12,8 | 8 — 10 | 24 / 24 | 34,5 | 6 | 10 | 13 |
| 52106990 | SKINDICHT SHVE-M 20X1,5/16/15/11 | 16 | 12,5 — 14,8 | 9 — 11,03 | 24 / 24 | 34,5 | 6 | 11 | 15 |
| 52107000 | SKINDICHT SHVE-M 25X1,5/21/16/12 | 21 | 13 — 15,8 | 10 — 12,15 | 30 / 30 | 39 | 7 | 12 | 16 |
| 52107010 | SKINDICHT SHVE-M 25X1,5/21/16/13 | 21 | 13 — 15,8 | 11 — 13 | 30 / 30 | 39 | 7 | 13 | 16 |
| 52107020 | SKINDICHT SHVE-M 25X1,5/21/18/14 | 21 | 15,5 — 17,8 | 12 — 14 | 30 / 30 | 39 | 7 | 14 | 18 |
| 52107030 | SKINDICHT SHVE-M 25X1,5/21/18/15 | 21 | 15 — 17,8 | 13 — 15 | 30 / 30 | 39 | 7 | 15 | 18 |
| 52107040 | SKINDICHT SHVE-M 25X1,5/21/20/16 | 21 | 17,5 — 19,8 | 14 — 16 | 30 / 30 | 39 | 7 | 16 | 20 |
| 52107050 | SKINDICHT SHVE-M 32X1,5/29/22/17 | 29 | 19 — 21,8 | 15 — 17,02 | 40 / 40 | 45,5 | 8 | 17 | 22 |
| 52107060 | SKINDICHT SHVE-M 32X1,5/29/22/18 | 29 | 18 — 23,8 | 16 — 18 | 40 / 40 | 45,5 | 8 | 18 | 22 |
| 52107070 | SKINDICHT SHVE-M 32X1,5/29/24/19 | 29 | 20 — 23,8 | 17 — 19 | 40 / 40 | 45,5 | 8 | 19 | 24 |
| 52107080 | SKINDICHT SHVE-M 32X1,5/29/26/19 | 29 | 23 — 25,8 | 17 — 19 | 40 / 40 | 45,5 | 8 | 19 | 26 |
