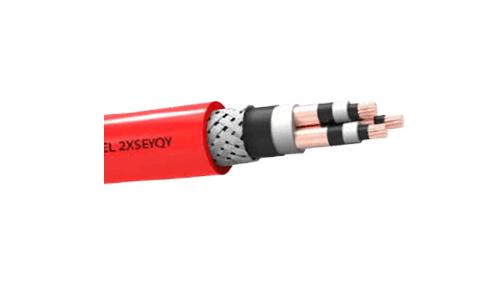

Туннельные кабели

Эти кабели используются для подключения мобильного рабочего оборудования, в шахтах и ​​подземных выработках с опасными средами, при стационарной эксплуатации высоковольтных трансформаторов в горных выработках и туннелях. Его также можно использовать для питания главных панелей и распределительных щитов при прокладке туннелей.

Проводники: многожильный плоский отожженный медный проводник (класс 2 согласно IEC 60228)
Изоляция: XLPE
Электрическое поле: экструдированный внутренний и внешний резиновый полупроводниковый слой
Идентификация сердечника: Естественная окраска с черным полупроводящим слоем
Экран: Медные ленты, нанесенные на каждую основную жилу
Укладка: 3- экранированные жилы будут уложены концентрически.

Основание: ПВХ-наполнитель.
Защита: оплетка из оцинкованной стальной проволоки (GSWB) Мин.% 90
Наружная оболочка: специальный ПВХ-пластикат, огнестойкий
Цвет: красный

Номинальное напряжение: 6/10 кВ
Испытательное напряжение переменного тока: 17 кВ

Макс. допустимое рабочее напряжение переменного тока: 6,9 / 12 кВ
Макс. допустимое рабочее напряжение постоянного тока: 9/18 кВ
Мин. Радиус изгиба: соотв. согласно DIN VDE 0298 часть 3
Допустимая нагрузка по току: Согласно DIN VDE 0298, часть 4
Максимальная температура короткого замыкания: 250°C

Макс. температура проводника: 90°C
Рабочая температура:
Фиксированная: -25°C … + 80°C
Мобильный: + 5°C … + 80°C
Макс. Растягивающая нагрузка кабеля: 15 Н / мм²
Макс. Кручение: 25º / м

Поперечное сечение (мм2)	Общий диаметр Mln-Max (мм)	Максимум. Сопротивление постоянному току (20 ° C) (Ом / км)	Приблизительный вес (кг / км)
3 х 25/16	45,0 - 49,6	0,727	3650
3 х 35/16	47,7 - 52,8	0,524	4200
3 х 50/16	50,6 - 56,0	0,387	4960
3 х 70/16	54,5 - 60,2	0,268	6030
3 х 95/16	58,8 - 65,0	0,193	7300
3 х 120/16	62,0 - 68,5	0,153	8410
