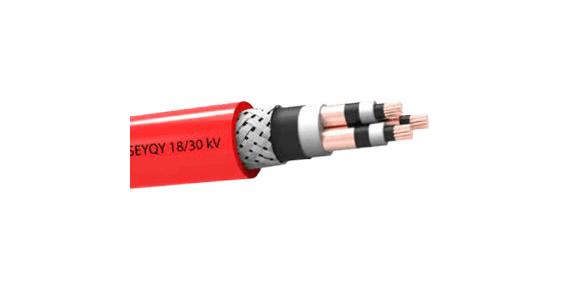

Туннельные кабели

Эти кабели используются для подключения мобильного рабочего оборудования, в шахтах и ​​подземных выработках с опасными средами, при стационарной эксплуатации высоковольтных трансформаторов в горных выработках и туннелях. Его также можно использовать для питания главных панелей и распределительных щитов при прокладке туннелей.

Проводники: Круглый многожильный медный провод без отжига (класс 2 согласно IEC 60228)
Изоляция: EPR типа 3GI3
Контроль соединения: экструдированный внутренний и внешний резиновый полупроводящий слой
Идентификация сердечника: Естественная окраска с черным полупроводниковым слоем
Экран: Медные ленты, нанесенные на каждую основную жилу

Укладка основной жилы: 3 экранированные жилы уложены концентрически.
Основание: Наполнитель из ПВХ.
Броня: оплетка из оцинкованной стальной проволоки (GSWB) Мин.% 90
Наружная оболочка: специальный ПВХ-пластикат, огнестойкий
Цвет: красный

Номинальное напряжение: 18/30 кВ
Испытательное напряжение переменного тока: 48 кВ

Макс. допустимое рабочее напряжение переменного тока: 20,8 / 36 кВ
Макс. допустимое рабочее напряжение постоянного тока: 27/54 кВ
Мин. Радиус изгиба: соотв . согласно DIN VDE 0298 часть 3
Допустимая нагрузка по току: Согласно DIN VDE 0298, часть 4

Максимальная температура короткого замыкания: 250°C
Макс. температура проводника: 90°C
Рабочая температура:
Фиксированная: -25°C … + 80°C
Мобильный: + 5°C … + 80°C
Макс. Растягивающая нагрузка кабеля: 15 Н/мм²
Макс. Кручение: 25º/м
