A-2YF(L)2Y Bd, кабель связи для наружной прокладки, в соответствии со стандартом VDE 0816, слоистая оболочка, с наполнителем, влагонепроницаемый в продольном направлении
Производитель — HELUKABEL
Оценка (средняя 5)
Технические характеристики В соответствии с DIN VDE 0816 Температурный диапазон подвижно от -20 °C до +50 °C стационарно до +70 °C Сопротивление шлейфа при 20°C 0,6 мм = макс. 130 Ом/км 0,8 мм = макс. 73,2 Ом/км Пиковое рабочее напряжение ...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — A-2YF(L)2Y Bd, кабель связи для наружной прокладки, в соответствии со стандартом VDE 0816, слоистая оболочка, с наполнителем, влагонепроницаемый в продольном направлении
Технические характеристики
  • В соответствии с DIN VDE 0816
  • Температурный диапазон
    подвижно от -20 °C до +50 °C
    стационарно до +70 °C
  • Сопротивление шлейфа при 20°C
    0,6 мм = макс. 130 Ом/км
    0,8 мм = макс. 73,2 Ом/км
  • Пиковое рабочее напряжение
    макс. 225 В (не для больших токовых нагрузок)
  • Испытательное напряжение
    жила/жила U эфф. 500 В2)
    жила/экран U эфф. 2000 В
  • Сопротивление изоляции
    мин. 1,5 ГОм x км
  • Затухание в линии
    магистральной цепи при 800 Гц
    0,6 мм = 1,04 дБ/км
    0,8 мм = 0,78 дБ/км
  • Импеданс
    магистральной цепи при 800 Гц
    0,6 мм = 720 Ом
    0,8 мм = 520 Ом
  • Минимальный радиус изгиба
    10x Ø кабеля
  • Стойкость к радиации
    до 80x106 сДж/кг (до 80 Мрад)
  • Пожарная нагрузка
    см. табл. в приложении

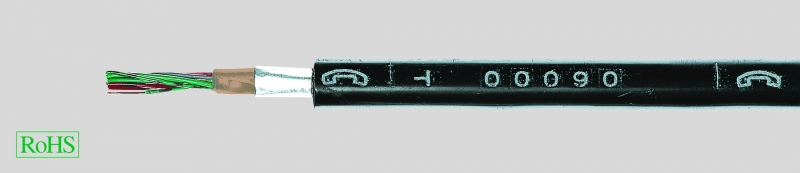

Строение
  • Медный проводник, однопроволочный
  • Изоляция жил из РЕ (2Y)
  • Маркировка четвёрки жил черным кольцом
  • Четверная звездообразная скрутка
  • 5 четвёрок — в элементарные пучки, каждые 5 или 10 элементарных пучков — в главные пучки, а элементарные и главные пучки — в кабель
  • Пространство между жилами заполнено вазелином
  • Поясная изоляция из бумажной ленты
  • Внешняя слоистая оболочка (L)2Y представляет собой алюминиевую ленту, покрытую пластмассой, сшитую с полиэтиленовой оболочкой (2Y)
  • Цвет оболочки — чёрный
  • Внешняя оболочка кабеля промаркирована изображением телефонной трубки. Разметка метража, цвет — белый
Свойства
  • Не допускается применение в
    силовом оборудовании. Не допускается применение кабелей с внешней РЕ-оболочкой в пожаро- и взрывоопасных зонах без необходимых мер защиты.
  • Рабочая емкость при 800 Гц
    для 100% значений
    0,6 мм — макс. 52 нф/км
    0,8 мм — макс. 55 нф/км
    для 95% значений
    0,6 мм — макс. 503) нф/км
    0,8 мм — макс. 533) нф/км
    для 80% значений
    0,6 мм — макс. 48 нф/км
    0,8 мм — макс. 50 нф/км
  • Емкостный дисбаланс при 800 Гц
    для 100% значений к1
    — макс. 8001) пф/300 м
    для 98% значений к1 — макс. 400 пф/300 м
    для 100% значений к9-12
    — макс. 3001) пф/300 м
    для 98% значений к9-12
    — макс. 100 пф/300 м
Указания
  • 1) Не менее чем для двух четвёрок
  • 2) Для локальных кабелей с числом пар более 100 необходимость в испытании отпадает
  • 3) Для кабелей с числом пар до 10 включительно действительно 100% значение
  • Проводник диаметром 0,4 мм по запросу
Применение
Телефонные кабели применяются в местной телефонной сети в качестве абонентских линий, а также для промышленных или частных абонентских установок с добавочными аппаратами. Данные телефонные кабели связи могут применяться при прокладке под землей, в кабель-каналах и кабелепроводах. В соответствии со стандартом DIN VDE 0800 раздел 1, применение этих кабелей разрешено только для соединения оборудования связи любых типов. Свободное пространство между жилами по всей длине кабеля заполнено специальным вязким компаундом (F). Алюминиевая лента (L) с двусторонним покрытием полиэтиленовым сополимером, прочно соединенная с внешней полиэтиленовой оболочкой (2Y), обеспечивает защиту от проникновения водяных паров — поперечную и продольную водонепроницаемость. Чёрная внешняя РЕ-оболочка устойчива к УФ-лучам. Используемый для изоляции полиэтилен (PE = 2Y) не содержит галогенов.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
Арт.№  Кол-во пар
x Ø провод.
мм
Внешний Ø пр. мм Вес меди кг / км Вес пр. кг / км
34007 2 x 2 x 0,6 7,5 11,0 80,0
34008 4 x 2 x 0,6 9,0 23,0 140,0
34009 6 x 2 x 0,6 12,0 34,0 150,0
34010 10 x 2 x 0,6 13,5 57,0 190,0
34011 20 x 2 x 0,6 16,0 113,0 310,0
34012 30 x 2 x 0,6 19,0 170,0 430,0
34013 40 x 2 x 0,6 20,5 226,0 545,0
34014 50 x 2 x 0,6 23,0 283,0 660,0
34015 70 x 2 x 0,6 26,0 396,0 895,0
34016 100 x 2 x 0,6 31,5 565,0 1230,0
34017 150 x 2 x 0,6 37,5 848,0 1780,0
34018 200 x 2 x 0,6 42,5 1131,0 2320,0
34036 250 x 2 x 0,6 47,5 1414,0 2910,0
34037 300 x 2 x 0,6 51,5 1696,0 3490,0
34038 350 x 2 x 0,6 55,0 1979,0 3970,0
34039 400 x 2 x 0,6 60,5 2262,0 4480,0
34040 500 x 2 x 0,6 66,0 2827,0 5460,0
34029 2 x 2 x 0,8 8,5 20,0 100,0
34030 4 x 2 x 0,8 10,0 40,0 180,0
34019 6 x 2 x 0,8 8,5 60,0 190,0
34020 10 x 2 x 0,8 15,0 101,0 280,0
34021 20 x 2 x 0,8 19,0 201,0 480,0
34022 30 x 2 x 0,8 23,0 302,0 670,0
34023 40 x 2 x 0,8 26,0 402,0 860,0
34024 50 x 2 x 0,8 29,0 503,0 1060,0
34025 70 x 2 x 0,8 33,0 704,0 1420,0
34026 100 x 2 x 0,8 39,0 1005,0 1980,0
34027 150 x 2 x 0,8 47,0 1508,0 2940,0
34028 200 x 2 x 0,8 51,0 2011,0 3780,0
34031 250 x 2 x 0,8 58,0 2514,0 4660,0
34032 300 x 2 x 0,8 62,5 3016,0 5570,0
34033 350 x 2 x 0,8 68,0 3519,0 6750,0
34034 400 x 2 x 0,8 73,0 4022,0 7630,0
34035 500 x 2 x 0,8 81,5 5027,0 9540,0
