Двигатели асинхронные взрывозащищенные трехфазные с короткозамкнутым ротором рудничные АИУБ225.

Предназначены для работы в подземных выработках, где могут образовываться взрывоопасные смеси. Область применения двигателей в подземных выработках угольных шахт, опасных по газу (метану) и угольной пыли в соответствии с требованиями “Правил безопасности в угольных шахтах” (ПБ 05-618-03) и в подземных выработках рудников, опасных по газу (метану) в соответствии с требованиями “Единых правил безопасности при разработке рудных, нерудных и россыпных месторождений полезных ископаемых подземным способом (ПБ 03-553-03).

Маркировка взрывозащиты – РВ 3В.
Вид климатического исполнения – У2,5; УХЛ2,5; Т2,5.
Конструктивное исполнение по способу монтажа – IM 1001, IМ 1009, IМ 4001, IМ 4009 (АИУБ 225М8) и IМ 1001 (АИУБ225М6).
Степень защиты от внешних воздействий – IP 54.
Двигатели предназначены для работы от сети переменного тока напряжением 380/660 В при частоте питающей сети 50 Гц.

Таблица 1

Типоразмер двигателя	Мощность, кВтНоминальная	Частота вращения, об/мин	КПД, %	Коэффициент мощности	Номинальный режим работы				Масса, кг
АИУБ225М6	30	1000	87	0,86	1 час, 60%, 60 вкл./ч	6,0	2,5	2,6	420
	15		90	0,75	S1,S4 - 60%, 60 вкл./ч	12,0	4,5	5,5
АИУБ200М8	30	750	88	0,80	1 час, 40%, 100 вкл./ч	6,4	2,9	3,2	IМ 1001, IМ 1009 - 425 IМ 4001, IМ 4009 - 445
	15		90	0,65	S4 - 60%, 60 вкл./ч	11,0	5,8	6,8

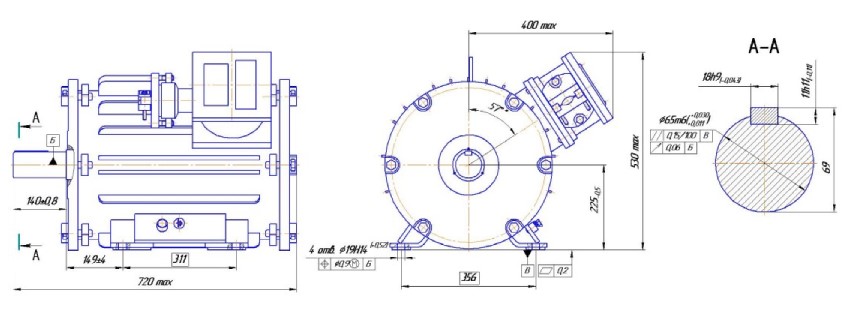

Габаритные, установочно-присоединительные размеры двигателей АИУБ225М6

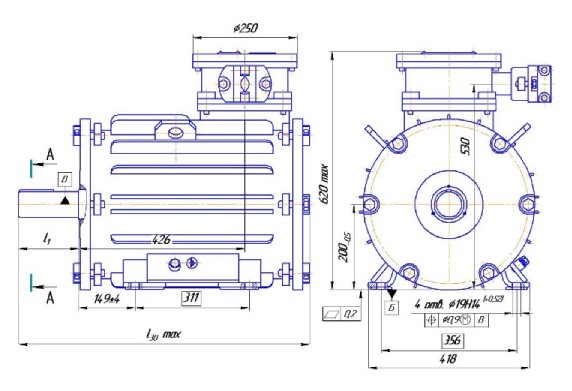

Габаритные, установочно-присоединительные размеры и масса двигателей АИУБ225М8

Конструктивное исполнение по способу монтажа IМ 1001, IМ 1009:

Конструктивное исполнение по способу монтажа IМ 4001, IМ 4009:

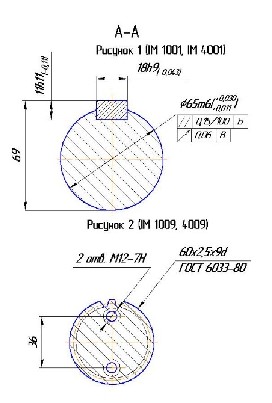

Таблица 2

Размеры указаны для конструктивных исполнений по способу монтажа IМ 1001, IМ 1009, IМ 4001, IМ 4009.

Типоразмер двигателя	Рисунок	l1, мм	l30max, мм	Масса, кг
	Монтажное исполнение			IМ 1001, IМ 1009	IМ 4001, IМ 4009
АИУБ225М8	1 IМ 1001,  IМ 4001	1400,8	720	425	445
	2 IМ 1009,  IМ 4009	1050,7	685
