АПСВВ-К
Оценка (средняя 5)
ТУ 16.К20.005-98 Назначение Провода предназначены для передачи и распределения электрической энергии в осветительных и силовых сетях, в стационарных установках на номинальное переменное напряжение до 450 В (для сетей 450/750 В) частотой 50 Гц. Провода...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — АПСВВ-К

ТУ 16.К20.005-98

Назначение

Провода предназначены для передачи и распределения электрической энергии в осветительных и силовых сетях, в стационарных установках на номинальное переменное напряжение до 450 В (для сетей 450/750 В) частотой 50 Гц.

Провода стойки к воздействию относительной влажности воздуха до 98 % при температуре окружающей среды до +35 °С и рассчитаны на эксплуатацию при температуре от -40 до +40 °С.

Провода не распространяют горение при одиночной прокладке.

Длительно допустимая температура нагрева жил при эксплуатации — не более +70 °С. Предельно допустимая температура при коротком замыкании — не более +160 °С в течение 4 сек.



Номенклатура и конструктивные особенности

Марка кабеля

Наименование

Схема конструкции

Преимущественные области применения

ПСВВ

Провод с медной жилой с ПВХ изоляцией, ПВХ оболочкой, плоский

Для прокладки в стальных трубах, пустотных каналах строительных конструкций, при отсутствии значительных растягивающих усилий, скрыто под штукатуркой, в бетоне, кирпичной кладке, открыто по поверхности стен и потолков, на лотках, тросах

АПСВВ

То же, с алюминиевой жилой

ПСВВ-К

Провод с медной жилой с ПВХ изоляцией, ПВХ оболочкой, круглый

АПСВВ-К

То же, с алюминиевой жилой

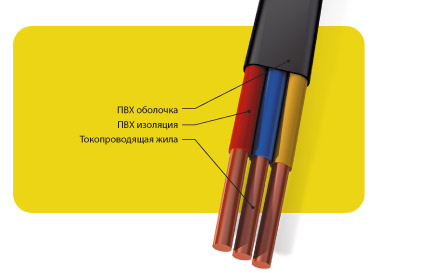

Конструкция проводов ПСВВ-К, АПСВВ-К

Сечение, мм2

Наименование элементов

ПСВВ-К

АПСВВ-К

размеры провода, мм

масса, кг/км

размеры провода, мм

масса, кг/км

1 x 1

3,9

24,7

-

-

1 x 1,5

4,2

30,7

-

-

1 x 2,5

4,6

41,9

4,6

26,5

1 x 4

5,2

59,9

5,2

35,5

1 х 6

5,7

80,1

5,7

43,9

1 x 10

7,0

127

7,0

66,1

1 x 16

-

-

8,3

96,7

2 x 1

6,3

47,5

-

-

2 x 1,5

6,8

59,7

-

-

2 x 2,5

7,6

83,0

7,6

51,2

2 x 4

9,3

128

9,3

77,8

2 x 6

10,3

171

10,3

96,1

2 x 10

13,1

282

13,1

155

2 x 16

-

-

15,0

206

3 x 1

6,6

62,3

-

-

3 x 1,5

7,2

80,2

-

-

3 x 2,5

8,4

121

8,4

73,3

3 x 4

9,8

176

9,8

100

З х 6

10,9

239

10,9

126

3 x 10

13,9

395

13,9

205

3 x 16

-

-

15,9

276



Конструкция проводов ПСВВ, АПСВВ

Сечение, мм2

Наименование элементов

ПСВВ

АПСВВ

размеры провода, мм

масса, кг/км

размеры провода, мм

масса, кг/км

2 x 1

3,9 x 6,3

45,1

-

-

2 x 1,5

4,2 x 6,8

57,1

-

-

2 x 2,5

4,6 x 7,6

79,7

4,6 x 7,6

48,9

2 x 4

5,2 x 8,9

116

5,2 x 8,9

67,5

2 x 6

5,7 x 9,9

157

5,7 x 9,9

84,8

2 x 10

7,0 x 12,3

254

7,0 x 12,3

131

2 x 16

-

-

8,3 x 14,6

191

3 x 1

3,9 x 8,6

65,5

-

-

3 x 1,5

4,2 x 9,3

83,4

-

-

3 x 2,5

4,6 x 10,5

118

4,6 x 10,5

71,3

3 x 4

5,2 x 12,5

172

5,2 x 12,5

99,3

3 x 6

5,7 x 14,0

234

5,7 x 14,0

126

3 x 10

7,0 x 17,7

380

7,0 x 17,7

196

3 x 16

-

-

8,3 x 20,9

285

Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру +20 °C, — не менее 7 МОм.

Строительная длина — не менее 100 м.

Срок службы — не менее 25 лет.

Пример условного обозначения: «Провод ПСВВ 3x6 ТУ 16.К20.005-98».

Купить АПСВВ-К в регионе Ярославль.
