С ПВХ изоляцией для электрических установок
АПВ
Производитель —
Оценка (средняя 4)
ГОСТ 6323-79
Назначение
Провода предназначены для распределения электрической энергии в силовых и осветительных сетях при стационарной и нестационарной прокладках на открытом воздухе и внутри помещений, а провода некоторых...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — АПВ
ГОСТ 6323-79
Назначение
Провода предназначены для распределения электрической энергии в силовых и осветительных сетях при стационарной и нестационарной прокладках на открытом воздухе и внутри помещений, а провода некоторых марок — при скрытой прокладке под штукатуркой.
Провода используют и для монтажа электрооборудования, машин, механизмов и станков на номинальное напряжение до 450/750 В частотой до 400 Гц или постоянное напряжение до 1 000 В.
Провода рассчитаны на эксплуатацию при температуре окружающей среды до -50 °С и относительной влажности воздуха до 100% при температуре до +35 °С.
Монтаж проводов должен производиться при температуре не ниже -15 °С.
Длительно допустимая температура нагрева жил не должна превышать +70 °С.
Провода не распространяют горение при одиночной прокладке.
Токопроводящая жила может быть однопроволочной и многопроволочной.
К марке провода хладостойкого исполнения через дефис добавляют буквы «ХЛ»: «Провод ПВЗ-ХЛ 2,5 Б ГОСТ 6323-79».
Номенклатура и конструктивные особенности
|
Марка кабеля |
Конструктивные особенности |

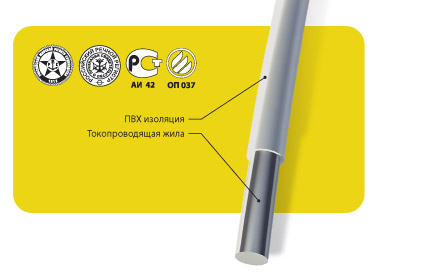

Схема конструкции |
Преимущественные области применения |
|---|---|---|---|
|
АПВ |
Провод с алюминиевой жилой с ПВХ изоляцией |
Для прокладки в стальных трубах, пустотных каналах строительных конструкций, на лотках и др., для монтажа электрических цепей |
|
|
ПВ1 |
Провод с медной жилой с ПВХ изоляцией |
||
|
ПВ2 |
Провод с медной жилой с ПВХ изоляцией гибкий |
Для монтажа участков электрических цепей, где возможны изгибы проводов |
|
|
ПВЗ |
Провод с медной жилой с ПВХ изоляцией повышенной гибкости |
||
|
ПВ4 |
Провод с медной жилой с ПВХ изоляцией особо гибкий |
Для монтажа участков электрических цепей, где возможны частые изгибы проводов |
|
|
АППВ |
Провод с алюминиевыми жилами с ПВХ изоляцией плоский с разделительным основанием |
Для негибкого монтажа |
|
|
ППВ |
Провод с медными жилами с ПВХ изоляцией плоский с разделительным основанием |
Толщина изоляции проводов
|
Сечение, мм2 |
Номинальная толщина изоляции, мм |
|---|---|
|
0,75-1 |
0,6 |
|
1,5 |
0,7 |
|
2,5-6 |
0,8 |
|
10-16 |
1,0 |
|
25-35 |
1,2 |
|
50-70 |
1,4 |
|
95 |
1,6 |
Максимальные наружные размеры, мм
|
Число и номинальное сечение жил, мм2 |
ППВ |
АППВ |
||
|---|---|---|---|---|
|
толщина |
ширина |
толщина |
ширина |
|
|
2 x 0,75 |
2,6 |
6,4 |
- |
- |
|
2 x 1,0 |
2,8 |
6,8 |
- |
- |
|
2 x 1,5 |
3,3 |
7,8 |
- |
- |
|
2 x 2,5 |
3,9 |
9,0 |
3,9 |
9,0 |
|
2 x 4,0 |
4,4 |
10,0 |
4,4 |
10,0 |
|
2 x 6,0 |
4,9 |
11,0 |
4,9 |
11,0 |
|
3 x 0,75 |
2,6 |
10,2 |
- |
- |
|
3 x 1,0 |
2,8 |
10,8 |
- |
- |
|
3 x 1,5 |
3,3 |
12,3 |
- |
- |
|
3 x 2,5 |
3,9 |
14,1 |
3,9 |
14,1 |
|
3 x 4,0 |
4,4 |
15,6 |
4,4 |
15,6 |
|
3 x 6,0 |
4,9 |
17,1 |
4,9 |
17,1 |
Провода сечением до 10 мм2 включительно поставляются в бухтах, более 10 мм2 — на барабанах.
Сортамент
|
Номинальное сечение жил, мм2 |
Максимальный наружный диаметр, мм |
||||
|---|---|---|---|---|---|
|
ПВ1 |
ПВ2 |
ПВЗ |
ПВ4 |
АПВ |
|
|
0,5 |
2,4 |
- |
2,6 |
2,6 |
- |
|
0,75 |
2,6 |
- |
2,8 |
2,8 |
- |
|
1,0 |
2,8 |
- |
3,0 |
3,0 |
- |
|
1,5 |
3,3 |
- |
3,4 |
3,5 |
- |
|
2,5 |
3,9 |
4,2 |
4,2 |
4,2 |
3,9 |
|
4,0 |
4,4 |
4,8 |
4,8 |
4,8 |
4,4 |
|
6,0 |
4,9 |
5,4 |
6,3 |
6,3 |
4,9 |
|
10,0 |
6,4 |
6,8 |
7,6 |
7,6 |
6,4 |
|
16,0 |
8,0 |
8,0 |
8,8 |
- |
8,0 |
|
25,0 |
9,8 |
9,8 |
11,0 |
- |
9,8 |
|
35,0 |
11,0 |
11,0 |
12,5 |
- |
11,0 |
|
50,0 |
13,0 |
13,0 |
14,5 |
- |
13,0 |
|
70,0 |
15,0 |
15,0 |
17,0 |
- |
15,0 |
|
95,0 |
17,0 |
17,0 |
19,0 |
- |
17,0 |
|
120,0 |
- |
- |
- |
- |
19,0 |
Таблица размеров
| Число жил и сечение, м м²: | Номинальный наружный диаметр, мм | Расчетная масса, кг/км | ||
|---|---|---|---|---|
| ПВ1 | АПВ | ПВ1 | АПВ | |
| 1х0,5 | 1,9 | 1,9 | 7,3 | 4,4 |
| 1х0,75 | 2,1 | 2,1 | 9,8 | 5,4 |
| 1х1 | 2,2 | 2,2 | 12,2 | 6,4 |
| 1х1,5 | 2,6 | 2,6 | 17,9 | 9,2 |
| 1х2,5 | 3,2 | 3,2 | 28,7 | 14,1 |
| 1х4 | 3,7 | 3,7 | 43,0 | 19,5 |
| 1х6 | 4,2 | 4,2 | 61,3 | 26,1 |
| 1х10 | 5,4 | 5,4 | 101,6 | 43,1 |
| 1х16 | 6,9 | 6,9 | 164,5 | 68,5 |
| 1х25 | 8,5 | 8,5 | 254,4 | 105,1 |
| 1х35 | 9,7 | 9,7 | 346,5 | 137,4 |
| 1х50 | 11,7 | 11,7 | 511,0 | 202,8 |
| 1х70 | 13,9 | 13,9 | 693,1 | 268,4 |
| 1х95 | 16,5 | 16,5 | 970,1 | 374,0 |
| 1х120 | 18,1 | 18,1 | - | 455,0 |
Строительная длина — не менее 100 м.
Срок службы — не менее 15 лет.
Пример условного обозначения: «Провод АППВ 2x2,5 ГОСТ 6323-79», «Провод ПВЗ 2,5 Б ГОСТ 6323-79».
