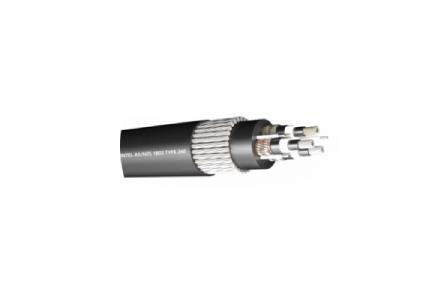

AS/NZ TYPES

Используется в качестве кабеля питания там, где механическая защита и прочность требуется в подземных угольных шахтах (кроме маршрутных вагонов).

ПРОВОДНИК: Электролитический многопроволочный луженый медный провод AS / NZS 1125, класс 6
СЕПЕРАТОР: полупроводниковый слой (3,3 / 3,3 кВ и выше) (кроме пилотных жил)
ИЗОЛЯЦИЯ: R-EP-90 (согласно AS / NZS 3808)
СЕПЕРАТОР: полупроводниковый слой (3,3 / 3,3 кВ и выше) (кроме пилотных жил)
ЭКРАН: Экран из луженой меди / нейлоновой оплетки поверх фазовых жил.
СХЕМА: жилы укладываются над полупроводниковой опорой, не контактируя друг с другом, но в контакте с промежуточными пилотными сердечниками.
ПОКРЫТИЕ: Эластомерный компаунд
БРОНЯ: Пилотная броня из оцинкованной стали (согласно AS / NZS 3863).

НАРУЖНАЯ ОБОЛОЧКА: Наружная оболочка из прочного эластомера (согласно AS / NZS 3808)

СВЯЗАННЫЕ СТАНДАРТЫ: AS / NZS 1802
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 1,1 / 1,1 кВ, 3,3 / 3,3 кВ, 6,6 / 6,6 кВ, 11/11 кВ
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 4,2 кВ, 12 кВ, 22 кВ, 30 кВ

Силовые вены					Экран		Ядра управления		Покрытие			Охватывает			Вес
Номинальное поперечное сечение (мм2)	Твист (мм)	Диаметр проводника (мм)	Толщина изоляции (мм)	Диаметр изоляции (мм)	Проволока для вязания (кол / мм)	Номинальное поперечное сечение (мм2)	Скручивание (мин. / Мм)	Толщина изоляции (мм)	Верхний диаметр внутренней оболочки (мм)	Провода для брони (кол-во / мм)	Диаметр над броней (мм)	Толщина внутренней оболочки (мм)	Толщина внешней оболочки (мм)	Диаметр кабеля (мм)	Приблизительный вес кабеля (кг / км)	Вес меди (кг / км)
Тип	240,1	1,1 / 1,1 кВ
6	84 / 0,30	3,4	1.5	6.5	7 / 0,25	7.2	15 / 0,30	1	26,2	7 / 0,45	28,9	2	3.8	36,9	2.3	418
10	77 / 0,40	4.6	1.5	7,7	7 / 0,25	8,6	24 / 0,30	1	28,8	7 / 0,45	31,5	2	3.8	39,5	2,65	594
16	126 / 0,40	5,7	1.6	9	7 / 0,25	9,6	39 / 0,30	1	32,7	7 / 0,90	38,1	2,5	4	46,5	4.1	824
25	209 / 0,40	7.2	1.6	10,5	7 / 0,25	11,3	63 / 0,30	1.2	35,9	7 / 0,90	41,3	2,5	4.3	50,4	4,95	1,181
35	285 / 0,40	8,5	1.6	11,8	7 / 0,25	12,4	87 / 0,30	1.2	38,7	7 / 0,90	44,1	2,5	4.6	53,8	5,65	1,55
50	380 / 0,40	10	1,7	13,5	7 / 0,25	14.1	114 / 0,30	1.2	42,4	7 / 0,90	47,8	2,5	5	58,4	6,65	2,091
70	203 / 0,67	12	1,8	16	7 / 0,25	16,5	36 / 0,67	1.2	47,8	7 / 0,90	53,2	2,5	5,4	64,6	8,35	2,889
95	259 / 0,67	13,2	2	17,6	7 / 0,25	18,2	36 / 0,67	1.2	53,3	7 / 0,90	58,7	3.5	6	71,4	10	3,658
120	336 / 0,67	15.3	2.1	20	7 / 0,25	20,3	39 / 0,67	1.4	58,3	7 / 0,90	63,7	3.5	6.4	77,2	11,8	4,47
150	427 / 0,67	17,1	2.3	22,2	7 / 0,25	22,3	48 / 0,67	1.4	63,1	7 / 0,90	68,5	3.5	6.9	83	13,7	5,513
185	518 / 0,67	19,2	2,5	24,7	7 / 0,30	30,2	63 / 0,67	1.4	69,1	7 / 0,90	74,5	3.5	7,4	90	16.1	6,84
240	672 / 0,67	21,8	2,8	27,9	7 / 0,30	33,6	77 / 0,67	1.6	78,2	7 / 1,25	85,7	4.5	8,2	103	21,5	8,664
300	854 / 0,67	24,4	3	30,9	7 / 0,40	50,1	98 / 0,67	1.6	86	7 / 1,25	93,5	4.5	8,8	112,1	25,9	11.08
Тип	260,3	3,3 / 3,3 кВ
16	126 / 0,40	5,7	3	12,5	7 / 0,25	13,1	39 / 0,30	1.4	40,3	7 / 0,90	45,7	2,5	5,3	56,9	5,6	925
25	209 / 0,40	7.2	3	14	7 / 0,25	14,8	63 / 0,30	1.4	43,5	7 / 0,90	48,9	2,5	5,6	60,8	6.5	1,282
35	285 / 0,40	8,5	3	15.3	7 / 0,25	15,8	87 / 0,30	1.4	48,5	7 / 0,90	53,9	3.5	5.9	66,3	7,75	1,648
50	380 / 0,40	10	3	16,8	7 / 0,25	17,2	114 / 0,30	1.4	51,7	7 / 0,90	57,1	3.5	6.3	70,4	8,75	2,181
70	203 / 0,67	12	3	18,8	7 / 0,25	18,6	36 / 0,67	1.4	56	7 / 0,90	61,4	3.5	6,6	75,3	10,3	2,95
95	259 / 0,67	13,2	3	20	7 / 0,25	20,3	36 / 0,67	1.4	58,6	7 / 0,90	64	3.5	7.1	78,9	11,5	3,719
120	336 / 0,67	15.3	3	22,1	7 / 0,30	27,2	39 / 0,67	1.6	63,8	7 / 0,90	69,2	3.5	7,4	84,7	13,4	4,669
150	427 / 0,67	17,1	3	23,9	7 / 0,40	39,6	48 / 0,67	1.6	71,1	7 / 1,25	78,6	4.5	7,8	95	17,7	6.011
185	518 / 0,67	19,2	3	26	7 / 0,40	42,2	63 / 0,67	1,8	75,6	7 / 1,25	83,1	4.5	8,2	100,4	19,9	7,186
240	672 / 0,67	21,8	3	28,6	7 / 0,40	46,6	77 / 0,67	1,8	81,2	7 / 1,25	88,7	4.5	8,8	107,3	23	9,038
300	854 / 0,67	24,4	3	31,2	7 / 0,50	63,2	98 / 0,67	1,8	88,1	7 / 1,25	95,6	4.5	9,4	115,4	27,1	11 457
Тип	260,6	6,6 / 6,6 кВ
16	126 / 0,40	5,7	5	16,5	7 / 0,25	17,2	39 / 0,30	1.4	51,2	7 / 0,90	56,6	3.5	6.4	70,1	7,95	1.043
25	209 / 0,40	7.2	5	18	7 / 0,25	18,6	63 / 0,30	1.4	54,5	7 / 0,90	59,9	3.5	6,7	74	8,95	1,392
35	285 / 0,40	8,5	5	19,3	7 / 0,25	18,6	87 / 0,30	1.6	57,3	7 / 0,90	62,7	3.5	7	77,4	9,85	1,728
50	380 / 0,40	10	5	20,8	7 / 0,25	21,3	114 / 0,30	1.6	60,5	7 / 0,90	65,9	3.5	7.3	81,2	11	2,299
70	203 / 0,67	12	5	22,8	7 / 0,25	23,4	36 / 0,67	1.6	66,9	7 / 1,25	74,4	4.5	7,7	90,7	14,5	3,088
95	259 / 0,67	13,2	5	24	7 / 0,30	29,2	36 / 0,67	1.6	70,2	7 / 1,25	77,7	4.5	8.1	94,8	16.1	3,975
120	336 / 0,67	15.3	5	26,1	7 / 0,30	31,7	39 / 0,67	1,8	74,7	7 / 1,25	82,2	4.5	8,5	100,2	18	4,799
150	427 / 0,67	17,1	5	27,9	7 / 0,40	45,7	48 / 0,67	1,8	79,8	7 / 1,25	87,3	4.5	8.9	106,2	20,8	6,187
185	518 / 0,67	19,2	5	30	7 / 0,40	48,4	63 / 0,67	1,8	84,4	7 / 1,25	91,9	4.5	9,3	111,5	23	7,365
240	672 / 0,67	21,8	5	32,6	7 / 0,40	52,8	77 / 0,67	1,8	90	7 / 1,25	97,5	4.5	9.9	118,4	26,3	9,216
300	854 / 0,67	24,4	5	35,2	7 / 0,50	71,5	98 / 0,67	1,8	96,9	7 / 1,25	104,4	4.5	10,4	126,3	30,6	11,696
Тип	260,11	11 / 11кВ
25	209 / 0,40	7.2	7,6	23,4	7 / 0,25	23,7	63 / 0,30	2	68	7 / 1,25	75,5	4.5	8.1	92,7	13,8	1,538
35	285 / 0,40	8,5	7,6	24,7	7 / 0,30	30,2	87 / 0,30	2	71,5	7 / 1,25	79	4.5	8,4	96,7	15.3	2,063
50	380 / 0,40	10	7,6	26,2	7 / 0,30	31,7	114 / 0,30	2	74,7	7 / 1,25	82,2	4.5	8,7	100,6	16,6	2,598
70	203 / 0,67	12	7,6	28,2	7 / 0,30	34,1	36 / 0,67	2	79	7 / 1,25	86,5	4.5	9.1	105,8	18,6	3,396
95	259 / 0,67	13,2	7,6	29,4	7 / 0,40	47,5	36 / 0,67	2	82,9	7 / 1,25	90,4	4.5	9,6	110,7	20,8	4,502
120	336 / 0,67	15.3	7,6	31,5	7 / 0,40	51	39 / 0,67	2.2	87,4	7 / 1,25	94,9	4.5	9.9	115,8	22,9	5,354
150	427 / 0,67	17,1	7,6	33,3	7 / 0,40	53,7	48 / 0,67	2.2	91,3	7 / 1,25	98,8	4.5	10,3	120,5	25,1	6,417
185	518 / 0,67	19,2	7,6	35,4	7 / 0,40	57,2	63 / 0,67	2.2	95,8	7 / 1,25	103,3	4.5	10,7	125,9	27,5	7,618
