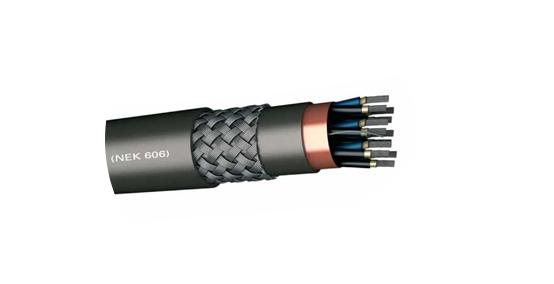

Кабели для нефтяных и газовых буровых платформ

Используется в качестве фиксированного соединительного кабеля для передачи сигналов и связи.

ПРОВОДНИК: Электролитический, луженый и многожильный медный провод. IEC 60228 класс 2 (класс 5 опционально)
СЕПАРАТОР: слюдяная лента на проводнике.
ИЗОЛЯЦИЯ: безгалогенный EPR или безгалогенный HEPR.
СХЕМА: жилы изогнуты в двоичном порядке, а витые пары изогнуты концентрически.
ПРОВОД ЗАЗЕМЛЕНИЯ: Заземляющий провод из электролитической луженой и скрученной меди.
ЭКРАН: Экран из полиэфирной ленты с покрытием из электролитической меди (степень покрытия: 100%).
НАПОЛНЕНИЕ: Безгалогенный композит.
ЭКРАН: Экран, оплетенный из оцинкованной стальной проволоки.
НАРУЖНАЯ ОБОЛОЧКА: SHF2 (опционально SHF MUD)

КОНСТРУКЦИЯ : НЭК 606, МЭК 60092/376
ИСПЫТАНИЯ И МАТЕРИАЛЫ : IEC 60092 / 350-351-359
ПЛАМЯ ВОСПРОИЗВЕДЕНИЕ с IEC 60332/1 IEC 60332/3 Cate
ВОСПЛАМЕНЯЕМОСТЬ : IEC 60331

Содержание Галоген : МЭК 60754th / 1-2
Дым Плотность : IEC 61034 / 1-2 (DIN EN 50268 / 1-2)

РАБОЧАЯ ТЕМПЕРАТУРА : -40 ° C / + 90 ° C
МИН. ДИАМЕТР ИЗГИБА (ФИКСИРОВАННЫЙ) : (диаметр кабеля) 10x
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ : 250 В ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ : 1,5 кВ



Номинальное поперечное сечение (мм2)	Внешний диаметр кабеля (мм)	Приблизительный вес кабеля (кг / км)	Вес меди (кг / км)
1х2х0,75	11,6	200	20
2x2x0,75	16,9	360	34
4x2x0,75	19,3	520	63
7x2x0,75	22,5	760	106
8x2x0,75	27	940	120
9x2x0,75	27	1,020	135
10x2x0,75	27	1,170	149
12x2x0,75	29,1	1,260	178
14x2x0,75	30,5	1,620	207
16x2x0,75	32,1	1820	236
19x2x0,75	34,2	2,220	279
24x2x0,75	38,6	2330	351
1x3x0,75	12.1	240	27
2x3x0,75	18,5	410	48
4x3x0,75	21,2	660	92
7x3x0,75	24,9	1,020	156
8x3x0,75	30	1,170	178
9x3x0,75	30	1,480	200
10x3x0,75	30	1,700	221
12x3x0,75	32,8	1,660	264
14x3x0,75	34,4	2400	308
16x3x0,75	36,7	2180	351
19x3x0,75	38,6	3160	416
24x3x0,75	43,1	3050	524
1x2x1,5	13	260	34
2x2x1,5	19,4	500	63
4x2x1,5	22,3	750	120
7x2x1,5	26,3	1,160	207
8x2x1,5	31,8	1,380	236
9x2x1,5	31,8	1,460	264
10x2x1,5	31,8	1,710	293
12x2x1,5	34,7	1 900	351
14x2x1,5	36,8	2110	408
16x2x1,5	38,9	2,520	466
19x2x1,5	40,9	3050	552
24x2x1,5	46,1	3650	696
1x3x1,5	14	280	48
2x3x1,5	21,3	580	92
4x3x1,5	24,6	950	178
7x3x1,5	29,2	1,430	308
8x3x1,5	36,3	1,670	351
9x3x1,5	36,3	1840	394
10x3x1,5	36,3	2200	437
12x3x1,5	39,1	2,520	524
14x3x1,5	41,1	3,330	610
16x3x1,5	43,4	3 570	696
19x3x1,5	46,2	3 990	826
24x3x1,5	51,6	4 670	104
1x2x2,5	14,4	570	2
2x2x2,5	21,1	1,140	53
4x2x2,5	24,4	1840	101
7x2x2,5	28,9	2230	197
8x2x2,5	35,9	2,430	341
9x2x2,5	35,9	2 740	389
10x2x2,5	35,9	2 950	437
1x3x2,5	15.1	780	485
2x3x2,5	23,3	1,670	77
4x3x2,5	27	2 690	149
7x3x2,5	32,1	3170	293
8x3x2,5	40,1	3,510	509
9x3x2,5	40,1	3 940	581
10x3x2,5	40,1	4200	653
