Кабели для нефтяных и газовых буровых платформ

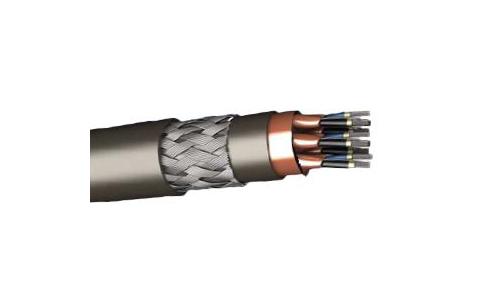

Фиксированный установочный кабель для сигнала и связи.

ПРОВОДНИК: электролитическая, многожильный, луженый медный провод IEC 60228 Класс 2
СЕПАРАТОР: Слюда лента над проводником
Изоляция: галогены ЭПР или галогены HEPR соединения
Укладка: Ядра завернув в паре / триадах, паре / триадах , установленные концентрично вверх.

СЛИВНЫЙ ПРОВОД: электролитический, многожильный, луженый медный провод заземления вместе с каждой парой / триадой.
ИНДИВИДУАЛЬНЫЙ ЭКРАН: Экран из полиэфирной ленты на основе электролитической меди (100% покрытие) на каждой паре / триаде и заземляющем проводе.
КОЛЛЕКТИВНЫЙ ЭКРАН: Полиэфирная лента на основе электролитической меди накладывается поверх наложенных пар металлической стороной вниз и в постоянном контакте с луженым медным заземляющим проводом.
ПОКРЫТИЕ: Безгалогенная смесь.

ЭКРАН с электролитической оплеткой из луженой меди (покрытие 90%)
ВНЕШНЯЯ ОБОЛОЧКА: Состав SHF2

КОНСТРУКЦИЯ: NEK 606, IEC 60092/376
ИСПЫТАНИЯ И МАТЕРИАЛ: IEC 60092 / 350-351-360

Огнестойкость: IEC 60332/1 IEC 60332/3 Cate
ОГНЕСТОЙКОСТЬ: IEC 60331
СОДЕРЖАНИЕ ГАЛОГЕНОВ: IEC 60754th / 1-2
ПЛОТНОСТЬ ДЫМА : IEC 61034 / 1-2 (DIN EN 50268 / 1-2)
РАБОЧАЯ ТЕМПЕРАТУРА: -40 ° C / + 90 ° C

МИН. РАДИУС ИЗГИБА (ФИКСИРОВАННЫЙ): 10 x (общий диаметр)
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 250 В
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 1,5 кВ



Пара x размер	Внешний диаметр кабеля прибл.	Приблизительный вес
Нет. x мм²	мм	кг / км
1 х 2 х 1,5	13,00 ± 5%	222
2 х 2 х 1,5	19,50 ± 5%	445
4 х 2 х 1,5	22,50 ± 5%	600
8 х 2 х 1,5	30,50 ± 5%	997
12 х 2 х 1,5	36,00 ± 5%	1,450
