Блок питания PS791-1PRO

Производитель — SIEMENS

Оценка (средняя 5)

Импульсный блок питания мощностью 10 Вт для модулей серий SCALANCE W-700 и SCALANCE X-200. Входное напряжение переменного тока, коммутация на первичной стороне, выходное напряжение =24 В Непосредственная установка на модули SCALANCE W-700 и SCALANCE...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — Блок питания PS791-1PRO

Импульсный блок питания мощностью 10 Вт для модулей серий SCALANCE W-700 и SCALANCE X-200. Входное напряжение переменного тока, коммутация на первичной стороне, выходное напряжение =24 В
Непосредственная установка на модули SCALANCE W-700 и SCALANCE X-200, настенный монтаж, установка на профильную шину DIN или профильную шину S7-300
Прочный металлический корпус со степенью защиты IP65, надежная защита от влаги и пыли
Диапазон рабочих температур от -20 до 60°C

Характеристики

Оптимальная адаптация к модулям серий SCALANCE W-700 и SCALANCE X-200
Широкий диапазон допустимых отклонений входного напряжения, допустимость применения во всех регионах мира
Высокая надежность, наличие защит от короткого замыкания в цепи нагрузки и от работы на холостом ходе
Гибкая интеграция в различные системы, низкий уровень выделения тепла.

Конструкция

Работа с естественным охлаждением, прочный металлический корпус со степенью защиты IP 65;

Высокий уровень защиты от влаги и пыли
Диапазон рабочих температур от -20 до +60°C
Устойчивость к воздействию конденсата
Подключение к сети переменного тока через входящий в комплект поставки кабельный соединитель (3 силовых полюса + PE)
Подключение к модулям серий SCALANCE W-700 и SCALANCE X-200 через корд питания M12, который необходимо заказывать отдельно
Допустимость подключения нагрузки через соединитель M12 Plug pro, который необходимо заказывать отдельно
Монтаж непосредственно на модули серий SCALANCE W-700 и SCALANCE X-200 с помощью входящего в комплект поставки набора монтажных приспособлений; настенный монтаж или установка на профильную шину DIN или профильную шину S7-300

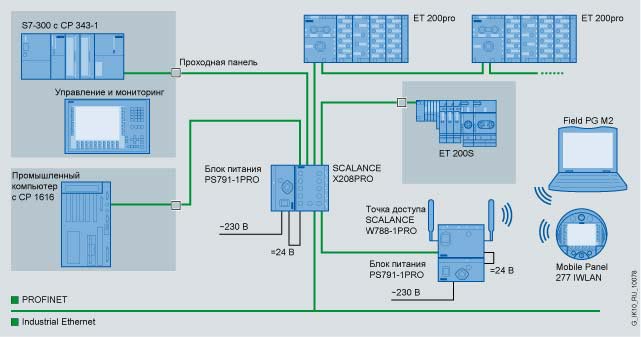

Пример использования блока питания PS791-1PRO со SCALANCE X

Техническая спецификация

	Блок питания PS791-1PRO
Интерфейсы	Подключения к сети переменного тока ~100-240 В — кабельный соединитель (3 силовых полюса + PE)
	Подключения нагрузки (=24 В): соединитель M12 Plug pro или корд питания M12
	Выключатель питания
Входное напряжение	~90 … 265 В при 47 … 63 Гц
Выходное напряжение	=24 В ± 7%, 0.42 A
Импульсный ток включения	6 A
Потребление мощности в режиме ожидания, не более	90 мВт
Стабильность выходного напряжения, не более	± 1% от номинального значения при изменении нагрузки в диапазоне от 0 до 100%
Допустимый перерыв в питании, не более	20 мс при ~230 В
Защита от перегрузки	125% от выходного напряжения
КПД, типовое значение	83%
Условия эксплуатации, хранения и транспортировки
диапазон рабочих температур	-20°C … 60°C
диапазон температур хранения и транспортировки	-40°C … +85°C
относительная влажность	100%
Одобрения	Электромагнитная совместимость: EN 55022 класс B, EN 50081-1, EN 50082-2, EN 61000-4;
	UL 1950, EN 60950; VDE 0805, VDE 0100
Наработка на отказ	200,000 часов при полной нагрузке и температуре 45°C
Частота коммутации ключей, типовое значение	130 кГц
Степень защиты	IP65
Габариты в мм	125 x 60 x 130
Монтаж	Настенный, на стандартную профильную шину DIN, на профильную шину S7-300
Масса	700 г
