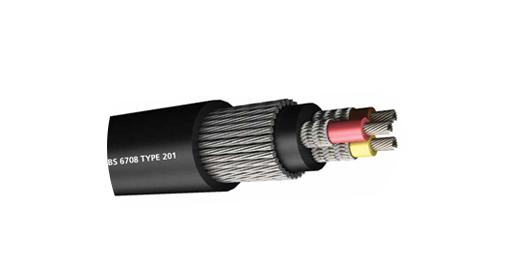

BS TYPES

Используется для поставки землеройных, дробильных машин и оборудования.

ПРОВОДНИК: Электролитический, многопроволочный, луженый медный провод IEC 60228, класс 5
ИЗОЛЯЦИЯ: EPR
ЭКРАН: Экран из луженой меди / нейлоновой оплетки поверх фазовых жил.
СХЕМА: Все жилы уложены в контакте друг с другом.
ПОКРЫТИЕ: оболочка на резиновой основе.
БРОНЯ: Гибкая броня из оцинкованной стали.
НАРУЖНАЯ ОБОЛОЧКА: Прочная внешняя оболочка из хлоропрена

СВЯЗАННЫЕ СТАНДАРТЫ: BS 6708
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 640/1100 В
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 3 кВ

Номинальное сечение		3 × 10	3 × 16	3 × 25	3 × 35	3 × 50	3 × 70	3 × 95	3 × 120
Дирижеры
Номер и раздел	мм2	3 × 10	3 × 16	3 × 25	3 × 35	3 × 50	3 × 70	3 × 95	3 × 120
Скручивание	мм	80 / 0,40	126 / 0,40	196 / 0,40	276 / 0,40	396 / 0,40	360 / 0,50	475 / 0,50	608 / 0,50
Диаметр проводника	Ном. мм	4,40	5,50	7.10	8,40	10.10	11,90	13,90	15,50
Толщина изоляции	мм	1.5	1.5	1.6	1.6	1.6	1,8	2.0	2.2
Детали кабеля
Радиальная толщина внутренней оболочки	мм	2,5	2,5	2,5	2,5	2,5	2,5	3.8	3.8
Мин. Внутренний диаметр оболочки	мм	25,5	28,7	32,2	35,2	39,5	44,5	52,5	56,6
Максимум. Внутренний диаметр оболочки	мм	27,5	30,7	34,2	37,2	41,5	47,0	55,5	59,6
Диаметр брони	мм	7 / 0,71	7 / 0,71	7 / 0,71	7 / 0,71	7 / 0,71	7 / 0,90	7 / 1,25	7 / 1,25
Толщина внешней оболочки	мм	3.8	3.8	4.1	4.4	4.9	5,4	5.9	6.3
Мин. Диаметр кабеля	мм	37,3	40,6	44,6	48,3	53,6	60,7	71,8	76,7
Максимум. Диаметр кабеля	мм	39,8	43,4	47,4	51,1	57,4	64,5	75,8	81,0
Мин. Радиус изгиба	мм	398	434	474	511	574	645	758	810
Приблизительный вес кабеля	кг / км	2,52	3,22	3,85	4.6	5,71	7,45	10,25	11,8
Медный вес	кг / км	488	741	1.01	1,368	1,86	2,556	3,356	4,086
Электрические значения
Пропускная способность при непрерывном токе при температуре 25 ° C	А	63	85	110	135	170	205	250	295
При 20 ° C Макс. Сопротивление постоянному току
Фазовые проводники	Ом / км	1,95	1,24	0,795	0,565	0,393	0,277	0,210	0,164
Броня	Ом / км	2.0	1.9	1.3	1.2	1.1	0,94	0,80	0,74
3 дисплея, подключенных параллельно	Ом / км	1,33	1,61	1,10	1,20	1,40	0,70	0,85	0,50
