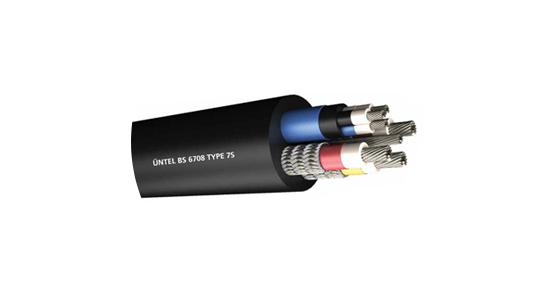

BS TYPES

Используется для поставки землеройных, дробильных машин и оборудования.

ПРОВОДНИК: электролитический, многопроволочный, луженый медный провод IEC 60228, класс 5
ИЗОЛЯЦИЯ: EPR (Жила заземления не изолирована).
СЕПЕРАТОР: Цветная текстильная лента для идентификации сердечника.
ЭКРАН: Экран из луженой меди / нейлоновой оплетки поверх фазовых жил. Пилотный блок не экранирован.
СХЕМА: Все жилы уложены в контакт с неизолированным медным заземляющим проводом.
ПОКРЫТИЕ: оболочка  на основе каучука.
НАРУЖНАЯ ОБОЛОЧКА: Прочная внешняя оболочка из хлоропрена.

СВЯЗАННЫЕ СТАНДАРТЫ: BS 6708
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 640/1100 В
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 3 кВ - 2,5 кВ (пилотные жилы)

Номинальное сечение		3 × 50 + 25 + 3 × 4	3 × 70 + 35 + 3 × 6	3 × 95 + 50 + 3 × 6	3 × 120 + 50 + 3 × 10	3 × 150 + 70 + 3 × 10
Фазовые проводники
Количество и сечение	мм2	3 × 50	3 × 70	3 × 95	3 × 120	3 × 150
Скручивание	мм	396 / 0,40	360 / 0,50	475 / 0,50	608 / 0,50	740 / 0,50
Диаметр проводника	Ном. мм	9,75	11,60	12,75	15.10	17.00
Диаметр изоляции	Ном. мм	13,60	15,70	17,25	20.05	22.20
Диаметр экрана	Ном. мм	15,90	18.00	19,55	22,35	24,50
Проводник земли
Количество и сечение	мм2	1 × 25	1 × 35	1 × 50	1 × 50	1 × 70
Скручивание	мм	196 / 0,40	276 / 0,40	396 / 0,40	396 / 0,40	360 / 0,50
Диаметр проводника	Ном. мм	6,75	8.00	9,75	9,75	11,60
Контрольные проводники
Количество и сечение	мм2	3 × 4	3 × 6	3 × 6	3 × 6	3 × 10
Скручивание	мм	56 / 0,30	84 / 0,30	84 / 0,30	80 / 0,40	80 / 0,40
Диаметр проводника	Ном. мм	2,60	3,50	3,50	4,40	4,40
Диаметр изоляции	Ном. мм	5,55	6,40	6,40	7.30	7.30
Диаметр оболочки	Ном. мм	15,60	17,70	19,25	22.05	24.20
Детали кабеля
Мин. диаметр кабеля	мм	48,5	55,1	62,4	68,0	70,4
Максимум. диаметр кабеля	мм	51,8	58,8	66,1	72,5	78,4
Мин. радиус изгиба	мм	420	470	530	580	630
Максимум. тянущая сила	кгс	1,12	1,57	2	2	2
Приблизительный вес кабеля	кг / км	4,45	6,08	6,65	8,3	10,5
Медный вес	кг / км	2.2	3,15	4,25	4.8	5,3
Электрические параметры
«Допустимая длительная токовая нагрузка при 25 ° C»	А	170	205	250	295	320
«Мгновенная допустимая токовая нагрузка при 25 ° C»	А	200	250	310	355	385
При 20 ° C макс. Сопротивление постоянному току
Фазовые проводники	Ом / км	0,393	0,277	0,21	0,164	0,132
Контрольные проводники	Ом / км	5,47	3,6	3,6	2,09	2,09
«3 экрана и заземление, параллельное соединение»	Ом / км	0,44	0,3	0,26	0,24	0,176
Номинальная частота 50 Гц. реактивное сопротивление	Ом / км	0,098	0,095	0,094	0,092	0,08
Номинальная частота 60 Гц. реактивное сопротивление	Ом / км	0,118	0,114	0,113	0,11	0,096
При 20 ° C мин. изоляционное сопротивление	МОм / км	285	260	250	250	250
Падение трехфазного напряжения при полной нагрузке	мВ / А / м	0,84	0,61	0,47	0,38	0,32
