BS TYPES

Используется в качестве питающего кабеля в системах контактной сети.

ПРОВОДНИК: Электролитический, многопроволочный, луженый медный провод IEC 60228, класс 5
ИЗОЛЯЦИЯ: EPR
СЕПЕРАТОР: Цветная текстильная лента для идентификации сердечника.
ЭКРАН: Экран из луженой медной оплетки поверх фазных и пилотных жил.

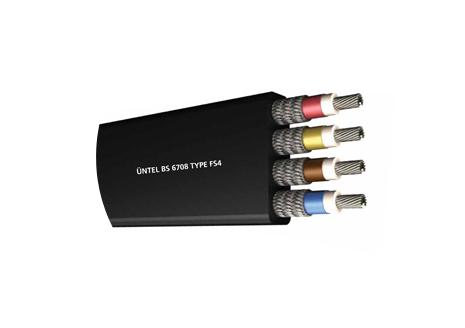

СХЕМА: Все жилы уложены параллельно в плоской конфигурации, не касаясь друг друга.
НАРУЖНАЯ ОБОЛОЧКА: Прочная внешняя оболочка из хлоропрена.

СВЯЗАННЫЕ СТАНДАРТЫ: BS 6708
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 640/1100 В
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 3 кВ

Номинальное сечение		4 × 2,5	4 × 4
Фазовые проводники
Номер и раздел	мм2	4 × 2,5	4 × 4
Скручивание	мм	50 / 0,25	50 / 0,30
Диаметр проводника	Ном. мм	2.10	2,70
Толщина изоляции	мм	1.0	1.0
Детали кабеля
Толщина внешней оболочки	мм	3.8	3.8
Мин. Размеры кабеля	мм	18,1 × 12,4	32,2 × 13,3
Максимум. Размеры кабеля	мм	20,1 × 14,4	34,1 × 15,3
Мин. Радиус изгиба	мм	100	120
Приблизительный вес кабеля	кг / км	450	550
Медный вес	кг / км	160	230
Электрические значения
Пропускная способность при непрерывном токе при температуре 25 ° C	А	28	37
При 20 ° C Макс. Сопротивление постоянному току
Дирижеры	Ом / км	7,82	4,85
Каждый экран	Ом / км	7,40	8,48
