COR-1 MVIE 9502/1/VR
Производитель — Wilo
Оценка (средняя 4)
Технический паспорт Характеристики Габаритный чертеж Приведены примеры установок. Принадлежности (заказываются отдельно): Опционный комплект WMS для защиты от сухого хода, главный выключатель Поверхность для установки: ровная и горизонтальная...
Запросить консультацию
Заказать продукцию
Характеристики

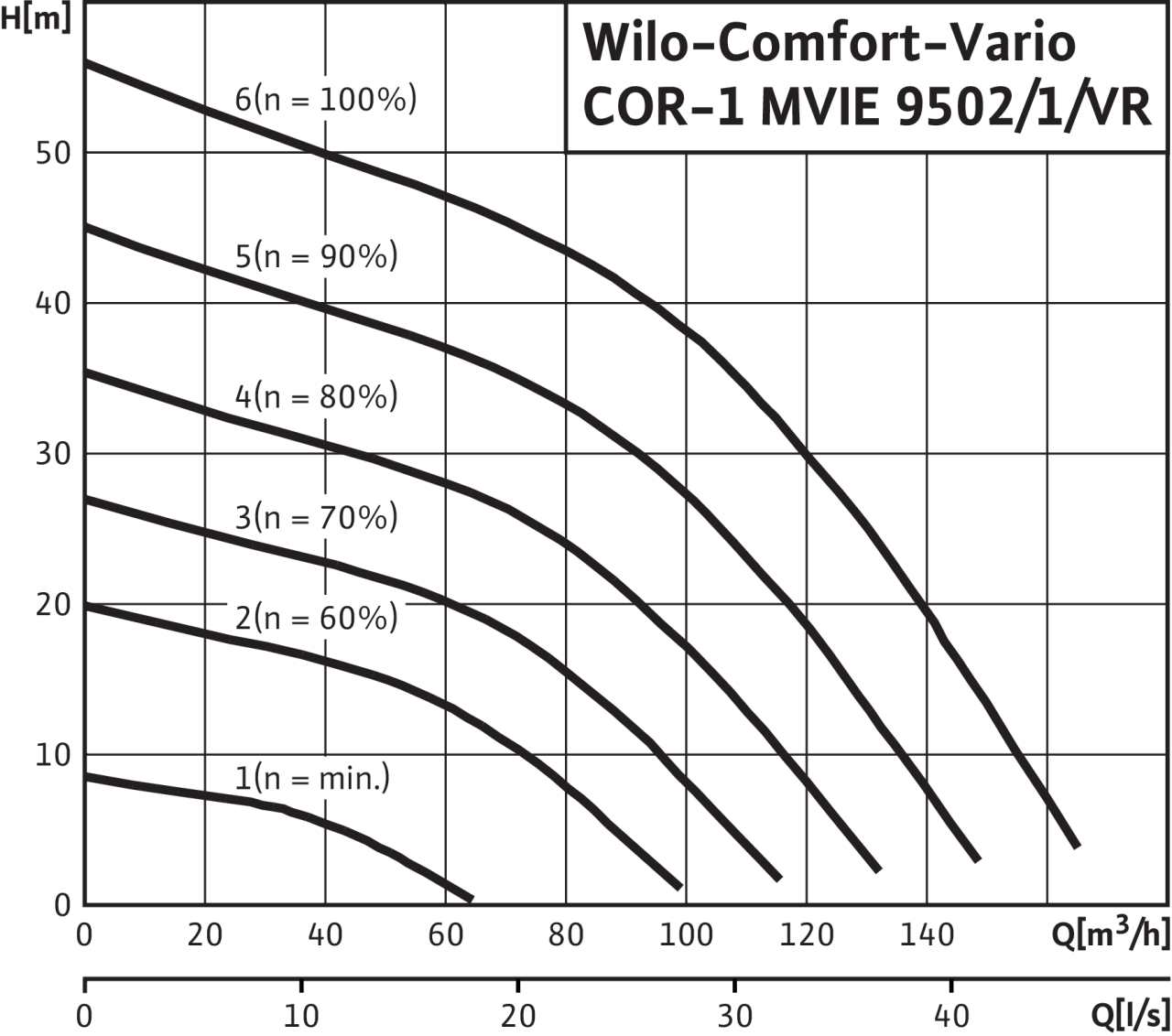

Характеристики — COR-1 MVIE 9502/1/VR

Технический паспорт

Характеристики

Габаритный чертеж

Приведены примеры установок.

Принадлежности (заказываются отдельно): Опционный комплект WMS для защиты от сухого хода, главный выключатель

Поверхность для установки: ровная и горизонтальная

Место установки: сухое, хорошо проветриваемое и защищенное от замерзания

Схема подключения

3~400 В; 11-22 кВт

Допустимая перекачиваемая среда (другие среды по запросу)
Чистая вода без осаждающихся веществ
Бытовая, холодная, охлаждающая, дождевая вода
питьевая вода;
Мощность
Макс. температура перекачиваемой жидкости T50 В°C
Температура окружающей среды, макс. T50 В°C
Максимальное рабочее давление pmax16 бар
Входное давление pмакс.6 бар
Номинальные внутренние диаметры трубы на стороне всасывания RPSDN 100
Номинальные внутренние диаметры трубы с напорной стороны RPDDN 100
Число секций2
Количество резервных насосов0
Кол. рабочих насосов1
Мотор
Класс изоляцииF
Степень защитыIP 54
Подключение к сети3~400 В, 50/60 Гц
Номинальная мощность электродвигателя P215.00 кВт
Потребляемая мощность P116.90 кВт
Номинальный ток 3~400 В, 50 Гц IN27.10 A
Nominal current 3~380 V, 60 Hz I28.50 A
Nominal current 3~440 V, 60 Hz I23.30 A
Nominal current 3~460 V, 60 Hz I23.50 A
КПД электродвигателя ηm 50% 90,6 %
КПД электродвигателя ηm 75% 91,1 %
КПД электродвигателя ηm 100% 90,7 %
Частота вращения n1160 - 3500 об/мин
Материалы
Корпус насосаEN-GJL-250 (с катафорезным покрытием )
Вал насоса1.4057 [AISI431]
Рабочее колесо1.4301 [AISI304]
Статическое уплотнениеEPDM
Mechanical sealU3BE3GG
Подключения
Номинальные внутренние диаметры трубы на стороне всасывания RPSDN 100
Номинальные внутренние диаметры трубы с напорной стороны RPDDN 100
Исполнение (только для установок пожаротушения) *
согласно DIN 1988 (EN 806)
Данные для заказа
ИзделиеWilo
ТипCOR-1 MVIE 9502/1/VR
Арт.-№2528970
Вес, прим. m384 кг

Размеры и габаритные чертежи

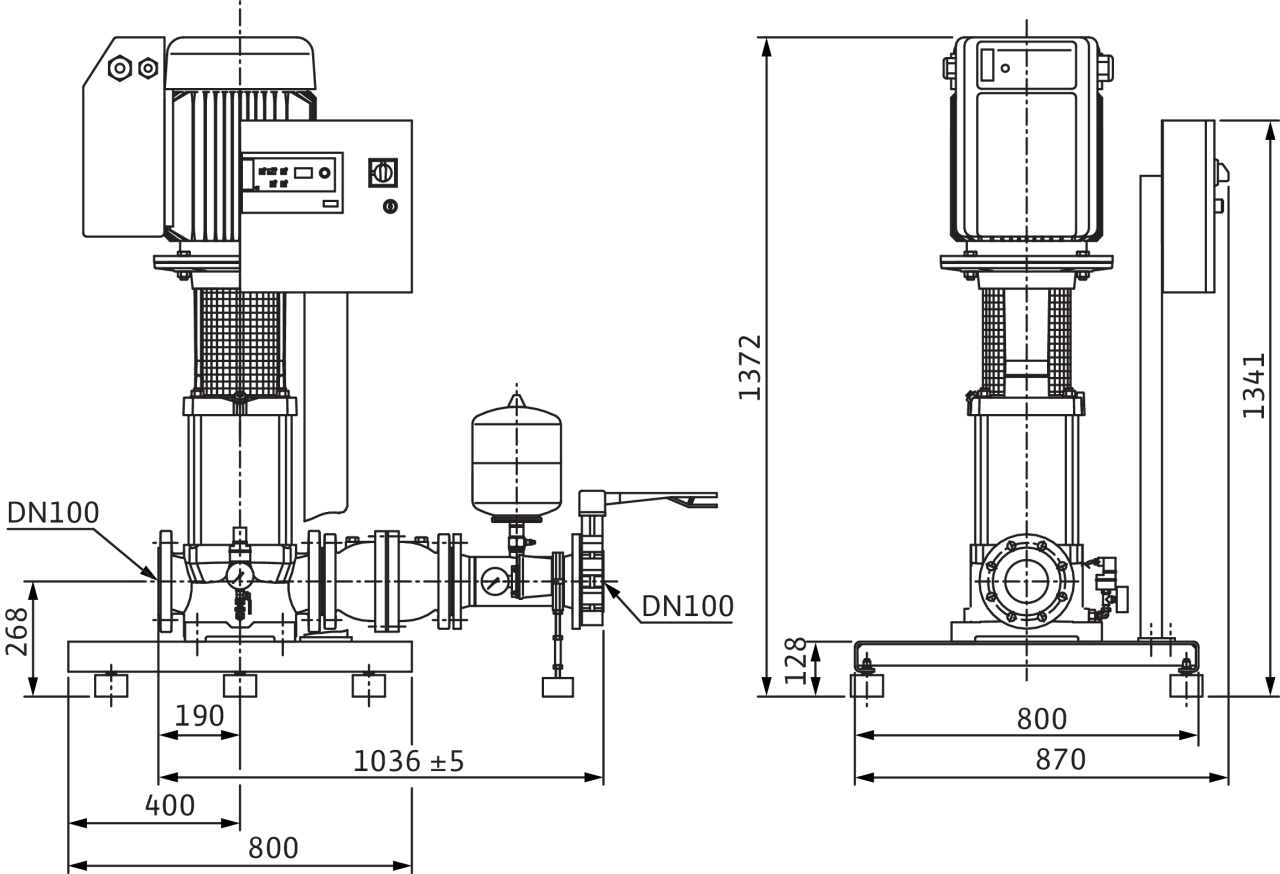

Габаритный чертеж

Характеристики

Характеристики

Данные для заказа

Данные для заказа
ИзделиеWilo
ТипCOR-1 MVIE 9502/1/VR
Арт.-№2528970
Номер EAN4016322999218
ЦветЗеленый/черный/серебристый
Минимальное количество для заказа1
Единица минимального кол-ва для заказаPCE
Вес (нетто) kg384
Длина (нетто) mm870
Ширина (нетто) mm1246
Высота (нетто) mm1372
Вес (брутто) kg406
Длина (брутто) mm1300
Ширина (брутто) mm1050
Высота (брутто) mm1500
Вид упаковкиСпециальная палета
Свойства упаковкиТранспортировочная упаковка
Штук на поддон1
Количество на один слой1

Описание изделия

Полный текст

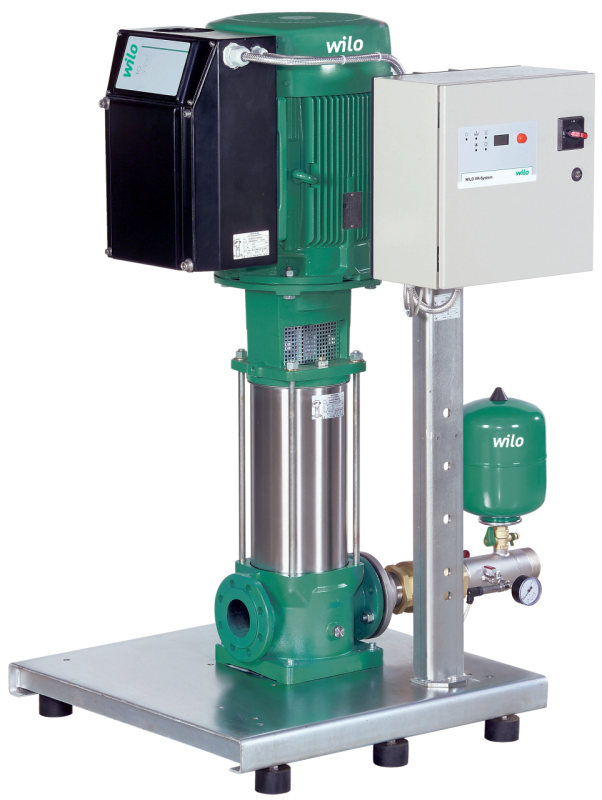

Компактная установка повышения давления для прямого или опосредованного подсоединения. Состоит из одного нормальновсасывающего вертикального высоконапорного центробежного насоса из нержавеющей стали с сухим ротором, при этом насос оснащен частотным преобразователем. Готовность к подключению, установка на опорной раме с системой трубопроводов из нержавеющей стали, включая прибор управления со всеми необходимыми измерительными и регулировочными устройствами.

Для полностью автоматического водоснабжения и повышения давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах (в пределах действия стандартов DIN 1988 и DIN EN 806 для этого следует предусмотреть установки с резервным насосом) и различных промышленных объектах.

Для перекачивания питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Особенности/преимущества продукции

  • Допуск WRAS/KTW для всех деталей, находящихся в контакте с перекачиваемой жидкостью (исполнение EPDM)
  • Насос серии MVIE в сочетании со стандартным электродвигателем класса IE4 IEC, а также со встроенным частотным преобразователем с воздушным охлаждением
  • Экономия электроэнергии благодаря широкому диапазону регулирования частотного преобразователя от 25 Гц до макс. 60 Гц
  • Максимальные качество регулирования и простота в управлении благодаря технологии «красная кнопка»
  • Встроенная система распознавания сухого хода с автоматическим отключением при отсутствии подачи воды в соответствии с мощностными характеристиками электроники регулирования электродвигателя
  • Не зависящее от направления вращения скользящее торцовое уплотнение насоса
  • Детали, контактирующие с водой, не подвержены коррозии
  • Прибор управления/регулирования VR с расширенными функциями, микропроцессором и ЖК-дисплеем (с фоновой подсветкой) для индикации эксплуатационных параметров, с аналоговыми и цифровыми вводами и выводами для регулирования и соединения одинарных насосов с регулируемой частотой вращения
  • Заводская проверка и предварительная установка оптимального рабочего диапазона (включая сертификат о приемке в соответствии с EN10204 - 3.1)

Оснащение/ функции

  • Высоконапорный центробежный насос из нержавеющей стали серии MVIE
  • Опорная рама из электролитически оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими изоляцию корпусного шума
  • Запорная арматура с напорной стороны
  • Обратный клапан с напорной стороны
  • Мембранный напорный резервуар 8 л, PN16, вкл. проточное оборудование, соответствующее стандарту DIN 4807, напорная сторона
  • Датчик давления (4 – 20 мА), напорная сторона
  • Манометр, напорная сторона
  • Автоматическая система управления насосом посредством полностью электронного

регулятора Vario (VR) в корпусе из листовой стали, покрытой структурным лаком RAL 7035, класс защиты IP 54, состоящем из внутреннего источника управляющего напряжения, микропроцессора, аналоговых и цифровых модулей вводов и выводов, для управления электронными насосами с ЧП.

Управление/индикация

  • Полностью электронный регулятор Vario (VR) с внутренним источником питания, микропроцессором, аналоговыми и цифровыми вводами и выводами для регулирования одинарных насосов с регулируемой частотой вращения
  • Заводские предварительные установки параметров для упрощения ввода в эксплуатацию
  • Настройка заданного значения/эксплуатационных параметров и квитирование сообщений о неисправности посредством технологии «красная кнопка»
  • ЖК-дисплей (с фоновой подсветкой) для индикации эксплуатационных параметров, параметров регулятора, рабочего состояния насосов, фактического давления, сообщений об ошибках и данных памяти
  • Светодиоды для индикации состояния установки (эксплуатация/неисправность/отсутствие воды/избыточное давление)
  • Запираемый на ключ главный выключатель
  • Символьное меню
  • Возможность блокировки изменения параметров
  • Счетчик часов работы
  • Счетчик рабочих часов всей системы
  • Счетчик включений/выключений сети
  • Регистратор неисправностей для последних 9 событий

Регулирование

  • Полностью автоматическое управление насосом с регулировкой по частоте посредством сравнения заданных и фактических значений
  • Сигнал датчика 4 – 20 мА (с контролем целостности кабеля) для фактических значений регулируемых величин
  • Выключение и включение насоса без скачков давления благодаря адаптивному ПИД-регулятору
  • Возможность свободного выбора режима работы насосов (ручной, выкл., автоматический)
  • Автоматический тестовый режим насоса (функция кратковременного включения насоса), в качестве альтернативы: автоматический тестовый режим насоса (функция кратковременного включения насоса) в режиме ожидания
  • Переключатель H-A (ручной/автоматический режим): ручной режим (аварийный/тестовый режим при неисправности регулятора, частота вращения насоса изменяется настройкой напряжения в цепи управления с помощью потенциометра) и автоматический режим (насос деблокирован для автоматического режима системой управления)

Контроль

  • Вывод фактического значения системы посредством аналогового сигнала 0 – 10 В для обеспечения дополнительной возможности измерения/индикации; 10 В соответствуют конечному значению датчика
  • Контроль целостности кабеля на участке датчика
  • Защита сетевых кабелей питания насоса линейным автоматом защиты (не для варианта исполнения без блока питания)
  • Контроль максимальных и минимальных значений системы посредством настраиваемых предельных значений
  • Проверка нулевой подачи для отключения установки, если не происходит водозабор, отключение главного насоса выполняется при Q = 0 с настраиваемым временем задержки выключения
  • Защита от сухого хода посредством контакта, например, для поплавкового или манометрического выключателя с настраиваемым временем задержки выключения
  • Беспотенциальные контакты для обобщенной сигнализации рабочего состояния (SBM) и обобщенной сигнализации неисправности (SSM), внешнее включение/выключение установки посредством контакта

Интерфейсы

  • Беспотенциальные контакты для обобщенной сигнализации рабочего состояния и неисправности SBM/SSM
  • Защита от сухого хода посредством контакта
  • Внешнее включение/выключение посредством контакта для дезактивации автоматического режима установки

Опциональные принадлежности (установка на заводе-изготовителе или позднее после технического выяснения)

  • Информационная плата для раздельной сигнализации рабочего состояния и неисправности
  • Подключение к системам управления зданием согласно VDI 3814

Рекомендуемые принадлежности (заказываются отдельно)

  • Гибкие соединительные трубопроводы или компенсаторы
  • Приемный резервуар в качестве разделителя систем
  • Мембранный напорный резервуар

Применимые стандарты

  • Технические правила для установок питьевой воды (TRWI) DIN 1988 (EN806)
  • Мембранный напорный резервуар/расширительные мембранные резервуары DIN 4807
  • EN 50178 – оснащение сильноточных установок электронными эксплуатационными материалами
  • Электрическое оснащение машин EN 60204-1
  • EN 60335-1 – техника безопасности электроприборов бытового и тому подобного назначения
  • Сочетания коммутационных приборов низкого напряжения EN 60439-1/ 61439-1
  • ЭМС - помехоустойчивость в промышленных зонах EN 61000-6-2
  • ЭМС, создаваемые помехи в жилых зонах, зонах деловой и предпринимательской активности, а также на малых предприятиях, EN 61000-6-3
Допустимая перекачиваемая среда (другие среды по запросу)
Чистая вода без осаждающихся веществ
Бытовая, холодная, охлаждающая, дождевая вода
питьевая вода;
Мощность
Макс. расход Qmax140 м3/ч
Макс. напор Hmax150 M
Частота вращения n1160 - 3500 об/мин
Макс. температура перекачиваемой жидкости T50 В°C
Температура окружающей среды, макс. T50 В°C
Стандартное исполнение для рабочего давления pмакс16 бар
Входное давление pмакс.6 бар
Номинальный внутренний диаметр для подсоединения, с напорной стороныR 2 - DN 100
Номинальный внутренний диаметр для подсоединения, на стороне всасыванияDN 50 - DN 100
Число секций2
Количество резервных насосов0
Кол. рабочих насосов1
Мотор
Подключение к сети3~400 В, 50/60 Гц
Допустимый перепад напряжения400/50:+/-10%_380/60:+/-10%_460/60:+/-10% %
Класс изоляцииF
Степень защитыIP 54
Номинальная мощность электродвигателя P215.00 кВт
Номинальный ток 3~400 В, 50 Гц IN27.10 A
Nominal current 3~380 V, 60 Hz I28.50 A
Nominal current 3~440 V, 60 Hz I23.30 A
Nominal current 3~460 V, 60 Hz I23.50 A
КПД электродвигателя ηm 50% 90,6 %
КПД электродвигателя ηm 75% 91,1 %
КПД электродвигателя ηm 100% 90,7 %
Материалы
Корпус насосаEN-GJL-250 (с катафорезным покрытием )
Вал насоса1.4057 [AISI431]
Рабочее колесо1.4301 [AISI304]
Статическое уплотнениеEPDM
Mechanical sealU3BE3GG
Подключения
Номинальные внутренние диаметры трубы на стороне всасывания RPSDN 100
Номинальные внутренние диаметры трубы с напорной стороны RPDDN 100
Исполнение (только для установок пожаротушения) *
согласно DIN 1988 (EN 806)
Данные для заказа
Вес, прим. m384 кг
ТипCOR-1 MVIE 9502/1/VR
Арт.-№2528970

Купить COR-1 MVIE 9502/1/VR в регионе Ярославль.
