COR-2 MVISE 410/VR
Производитель — Wilo
Оценка (средняя 5)
Технический паспорт Характеристики Указание: Установки водоснабжения питьевой водой согласно DIN 1988, часть 5 должны быть оснащены резервным насосом. Выбор с резервным насосом по рабочему полю: 1 2-насосная установка 2 3-насосная установка...
Запросить консультацию
Заказать продукцию

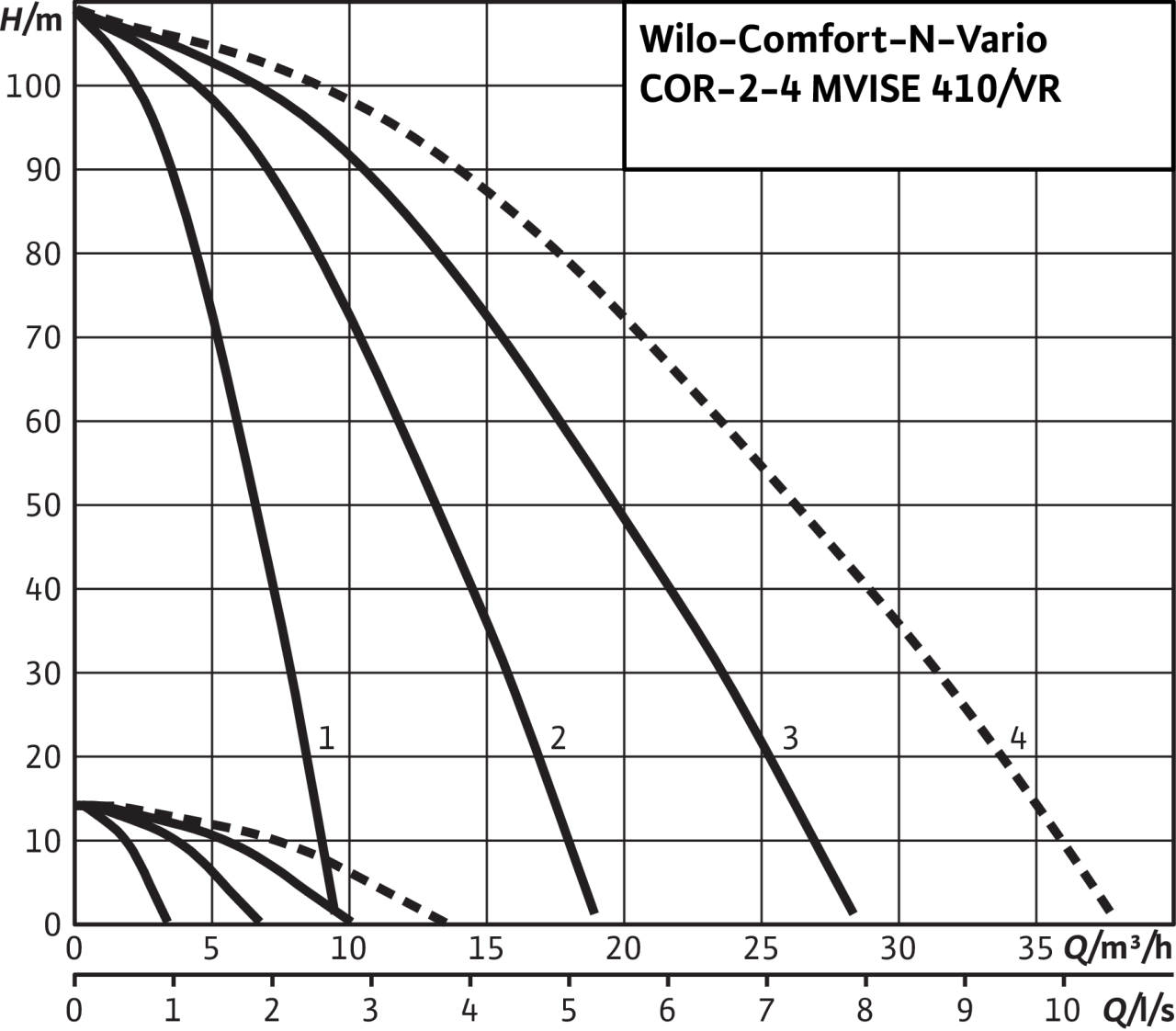

Характеристики
Характеристики — COR-2 MVISE 410/VR

Технический паспорт

Характеристики

Указание:

Установки водоснабжения питьевой водой согласно DIN 1988, часть 5 должны быть оснащены резервным насосом.

Выбор с резервным насосом по
рабочему полю:
12-насосная установка
23-насосная установка
34-насосная установка
4Следует выбирать установку со следующим по размеру насосом

Если резервный насос не используется, номер рабочего поля соответствует количеству насосов, которые требуются для достижения максимальной производительности установки.

Габаритный чертеж

Приведены примеры установок.

Принадлежности (заказываются отдельно): Опционный комплект WMS для защиты от сухого хода

Поверхность для установки: ровная и горизонтальная

Место установки: сухое, хорошо проветриваемое и защищенное от замерзания

Допустимая перекачиваемая среда (другие среды по запросу)
Питьевая и подогретая питьевая вода
Охлаждающая вода
Вода для систем пожаротушения (заполненный трубопровод; для незаполненного трубопровода - по запросу*)
Мощность
Частота вращения n1100 - 2750 об/мин
Макс. температура перекачиваемой жидкости T50 В°C
Температура окружающей среды, макс. T40 В°C
Максимальное рабочее давление pmax16 бар
Входное давление pмакс.6 бар
Номинальные внутренние диаметры трубы на стороне всасывания RPSR 2
Номинальные внутренние диаметры трубы с напорной стороны RPDR 2
Число секций10
Количество резервных насосов1
Кол. рабочих насосов1
Мотор
Класс изоляцииF
Степень защитыIP 44
Подключение к сети3~400 V, 50 Hz
Номинальный ток 3~400 В, 50 Гц IN6.50 A
Материалы
Корпус насоса1.4301 [AISI304]
Вал насоса1.4122
Рабочее колесо1.4301 [AISI304]
Статическое уплотнениеEPDM
Подключения
Номинальные внутренние диаметры трубы на стороне всасывания RPSR 2
Номинальные внутренние диаметры трубы с напорной стороны RPDR 2
Данные для заказа
ИзделиеWilo
ТипCOR-2 MVISE 410/VR
Арт.-№2526729
Вес, прим. m107 кг

Размеры и габаритные чертежи

Габаритный чертеж

Приведены примеры установок.

Принадлежности (заказываются отдельно): Опционный комплект WMS для защиты от сухого хода

Поверхность для установки: ровная и горизонтальная

Место установки: сухое, хорошо проветриваемое и защищенное от замерзания

Количество резервных насосов

1

Кол. рабочих насосов

1

Размеры H

1375 мм

Размеры H1

140 мм

Размеры H3

90 мм

Размеры HP

846 мм

Размеры L

600 мм

Размеры L1

300 мм

Размеры LS

400 мм

Размеры P

750 мм

Размеры P1

613 мм

Размеры P3

300 мм

Номинальные внутренние диаметры трубы с напорной стороны RPD

R 2

Номинальные внутренние диаметры трубы на стороне всасывания RPS

R 2

Размеры X

600 мм

Вес, прим. m

107 кг

Характеристики

Характеристики

Указание:

Установки водоснабжения питьевой водой согласно DIN 1988, часть 5 должны быть оснащены резервным насосом.

Выбор с резервным насосом по
рабочему полю:
12-насосная установка
23-насосная установка
34-насосная установка
4Следует выбирать установку со следующим по размеру насосом

Если резервный насос не используется, номер рабочего поля соответствует количеству насосов, которые требуются для достижения максимальной производительности установки.

Схема подключения

Схема подключения

3~400 В

Данные для заказа

Данные для заказа
ИзделиеWilo
ТипCOR-2 MVISE 410/VR
Арт.-№2526729
Номер EAN4016322889434
ЦветЗеленый/черный/серебристый
Минимальное количество для заказа1
Единица минимального кол-ва для заказаPCE
Вес (нетто) kg107
Длина (нетто) mm600
Ширина (нетто) mm750
Высота (нетто) mm1375
Вес (брутто) kg132
Длина (брутто) mm1200
Ширина (брутто) mm800
Высота (брутто) mm1580
Вид упаковкиЕвроподдон
Свойства упаковкиТранспортировочная упаковка
Штук на поддон1
Количество на один слой1

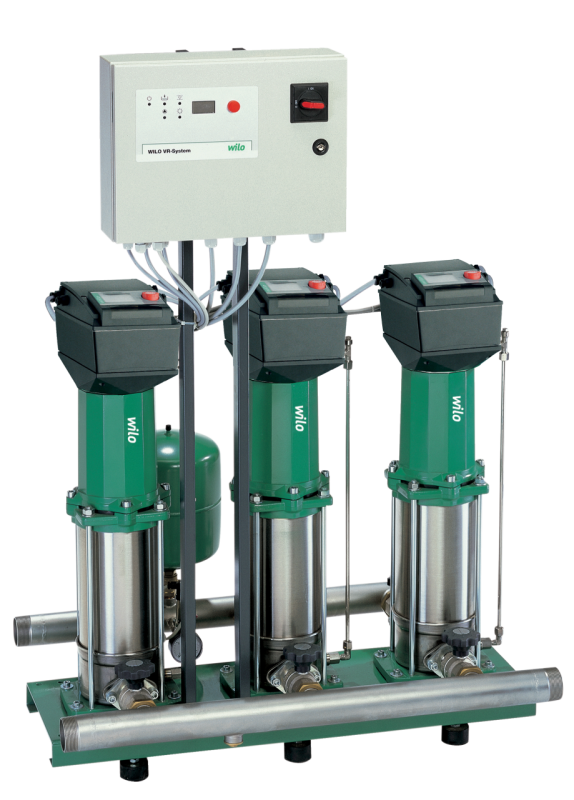

Описание изделия

Полный текст

Компактная установка повышения давления согласно стандарту DIN 1988 и DIN EN 806, для прямого или опосредованного подсоединения. Состоит из нормальновсасывающих параллельно подключенных вертикальных высоконапорных центробежных насосов из нержавеющей стали с мокрым ротором, при этом каждый насос оснащен собственным частотным преобразователем. Готовность к подключению, установка на опорной раме с системой трубопроводов из нержавеющей стали, включая прибор управления со всеми необходимыми измерительными и регулировочными устройствами.

Для полностью автоматического водоснабжения и повышения давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах.

Для перекачивания питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Особенности/преимущества продукции

  • Прочная система, соответствующая всем требованиям DIN 1988 (EN 806)
  • Самоохлаждающаяся в процессе эксплуатации конструкция
  • Допуск KTW/WRAS для всех деталей, контактирующих с перекачиваемой жидкостью
  • Насосы серии MVISE в сочетании с трехфазным электродвигателем с мокрым ротором для практически бесшумной работы, а также со встроенным частотным преобразователем с воздушным охлаждением
  • Уровень шума макс. на 20 дБ[A] ниже, чем у обычных систем при одинаковой гидравлической мощности
  • Экономия электроэнергии благодаря широкому диапазону регулирования от 20 Гц до макс. 50 Гц
  • Максимальные качество регулирования и простота в управлении благодаря технологии «красная кнопка»
  • Встроенная система распознавания сухого хода с автоматическим отключением при отсутствии воды (принадлежности — комплект WMS) в соответствии с мощностными характеристиками электроники регулирования электродвигателя
  • Детали, контактирующие с водой, не подвержены коррозии
  • Прибор управления/регулирования VR с расширенными функциями, микропроцессором и ЖК-дисплеем (с фоновой подсветкой) для индикации эксплуатационных параметров, с аналоговыми и цифровыми вводами и выводами для регулирования и соединения одинарных насосов с регулируемой частотой вращения
  • Заводская проверка и предварительная установка оптимального рабочего диапазона (включая сертификат о приемке в соответствии с EN10204 - 3.1)

Оснащение/ функции

  • Высоконапорные центробежные насосы из нержавеющей стали серии MVISE
  • Опорная рама из электролитически оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими изоляцию корпусного шума
  • Запорная арматура на стороне всасывания и напорной стороне каждого насоса
  • Обратный клапан на напорной стороне каждого насоса
  • Мембранный напорный резервуар 8 л, PN16, вкл. проточное оборудование, соответствующее стандарту DIN 4807, напорная сторона
  • Датчик давления (4 – 20 мА), напорная сторона
  • Манометр, напорная сторона
  • Автоматическая система управления насосом посредством полностью электронного

регулятора Vario (VR) в корпусе из листовой стали, покрытой структурным лаком RAL 7035, класс защиты IP 54, состоящем из внутреннего источника управляющего напряжения, микропроцессора, аналоговых и цифровых модулей вводов и выводов, для управления электронными насосами с ЧП.

Управление/индикация

  • Полностью электронный регулятор Vario (VR) с внутренним источником питания, микропроцессором, аналоговыми и цифровыми вводами и выводами для регулирования и соединения одинарных насосов с регулируемой частотой вращения
  • Заводские предварительные установки параметров для упрощения ввода в эксплуатацию
  • Настройка заданного значения/эксплуатационных параметров и квитирование сообщений о неисправности посредством технологии «красная кнопка»
  • ЖК-дисплей (с фоновой подсветкой) для индикации эксплуатационных параметров, параметров регулятора, рабочего состояния насосов, фактического давления, сообщений об ошибках и данных памяти
  • Светодиоды для индикации состояния установки (эксплуатация/неисправность/отсутствие воды/избыточное давление)
  • Запираемый на ключ главный выключатель
  • Символьное меню
  • Возможность блокировки изменения параметров
  • Возможен выбор режима с/без резервного насоса
  • Счетчик часов работы каждого насоса
  • Счетчик рабочих часов всей системы
  • Счетчик включений/выключений сети на каждой установке
  • Регистратор неисправностей для последних 9 событий

Регулирование

  • Полностью автоматическое управление 1 – 4 частотно регулируемыми насосами посредством сравнения заданных и фактических значений
  • Сигнал датчика 4 – 20 мА (с контролем целостности кабеля) для фактических значений регулируемых величин
  • Автоматическое, зависимое от нагрузки подключение от 1 до n насос(ов) пиковой нагрузки в зависимости от регулируемых величин давления: постоянное, p-c
  • Выключение и включение главных насосов и насосов пиковой нагрузки без скачков давления благодаря адаптивному ПИД-регулятору
  • Возможность свободного выбора режима работы насосов (ручной, выкл., автоматический)
  • Автоматическая смена работы насосов:
    • каждый раз при запросе после простоя установки происходит переключение главного насоса без учета рабочих часов
    • смена работы насосов в зависимости от рабочих часов, циклическая смена главного насоса по истечении 6 рабочих часов
  • Автоматический тестовый режим насоса (функция кратковременного включения насоса), в качестве альтернативы: автоматический тестовый режим насоса (функция кратковременного включения насоса) в режиме ожидания
  • Переключатель H-A (ручной/автоматический режим): ручной режим (аварийный/тестовый режим при неисправности регулятора, частота вращения насоса изменяется настройкой напряжения в цепи управления с помощью потенциометра) и автоматический режим (насос деблокирован для автоматического режима системой управления)

Контроль

  • Вывод фактического значения системы посредством аналогового сигнала 0 – 10 В для обеспечения дополнительной возможности измерения/индикации; 10 В соответствуют конечному значению датчика
  • Контроль целостности кабеля на участке датчика
  • Защита сетевых кабелей питания насоса линейным автоматом защиты (не для варианта исполнения без блока питания)
  • Автоматическое переключение рабочего насоса на резервный насос при неисправности
  • Контроль максимальных и минимальных значений системы посредством настраиваемых предельных значений
  • Проверка нулевой подачи для отключения установки, если не происходит водозабор, отключение главного насоса выполняется при Q = 0 с настраиваемым временем задержки выключения
  • Защита от сухого хода посредством контакта, например, для поплавкового или манометрического выключателя с настраиваемым временем задержки выключения
  • Беспотенциальные контакты для обобщенной сигнализации рабочего состояния (SBM) и обобщенной сигнализации неисправности (SSM), внешнее включение/выключение установки посредством контакта
  • Опция: Раздельная сигнализация рабочего состояния/неисправности и сигнализация прекращения подачи воды

Интерфейсы

  • Беспотенциальные контакты для обобщенной сигнализации рабочего состояния и неисправности SBM/SSM
  • Защита от сухого хода посредством контакта
  • Внешнее включение/выключение посредством контакта для дезактивации автоматического режима установки

Опциональные принадлежности (установка на заводе-изготовителе или позднее после технического выяснения)

  • Информационная плата для раздельной сигнализации рабочего состояния и неисправности
  • Подключение к системам управления зданием согласно VDI 3814

Рекомендуемые принадлежности (заказываются отдельно)

  • Опциональный комплект WMS для защиты от сухого хода
  • Гибкие соединительные трубопроводы или компенсаторы
  • Приемный резервуар в качестве разделителя систем
  • Мембранный напорный резервуар

Применимые стандарты

  • Технические правила для установок питьевой воды (TRWI) DIN 1988 (EN806)
  • Мембранный напорный резервуар/расширительные мембранные резервуары DIN 4807
  • EN 50178 – оснащение сильноточных установок электронными эксплуатационными материалами
  • Электрическое оснащение машин EN 60204-1
  • EN 60335-1 – техника безопасности электроприборов бытового и тому подобного назначения
  • Сочетания коммутационных приборов низкого напряжения EN 60439-1/ 61439-1
  • ЭМС - помехоустойчивость в промышленных зонах EN 61000-6-2
  • ЭМС, создаваемые помехи в жилых зонах, зонах деловой и предпринимательской активности, а также на малых предприятиях, EN 61000-6-3
Допустимая перекачиваемая среда (другие среды по запросу)
Вода для систем пожаротушения (заполненный трубопровод; для незаполненного трубопровода - по запросу*)
Мощность
Частота вращения n1100 - 2750 об/мин
Макс. температура перекачиваемой жидкости T50 В°C
Температура окружающей среды, макс. T40 В°C
Стандартное исполнение для рабочего давления pмакс16 бар
Входное давление pмакс.6 бар
Число секций10
Количество резервных насосов1
Кол. рабочих насосов1
Мотор
Подключение к сети3~400 V, 50 Hz
Допустимый перепад напряженияВ±10 %
Класс изоляцииF
Степень защитыIP 44
Номинальный ток 3~400 В, 50 Гц IN6.50 A
Материалы
Корпус насоса1.4301 [AISI304]
Вал насоса1.4122
Рабочее колесо1.4301 [AISI304]
Статическое уплотнениеEPDM
Подключения
Номинальные внутренние диаметры трубы на стороне всасывания RPSR 2
Номинальные внутренние диаметры трубы с напорной стороны RPDR 2
Данные для заказа
Вес, прим. m107 кг
ТипCOR-2 MVISE 410/VR
Арт.-№2526729
