Система CD-L - 25...40 A

Подвесные скобы

Профиль магистральных устройств позволяет применять передвижные и фиксирующие скобы в любом месте магистрального устройства шинопровода.

Стандартные фиксирующие скобы

Стандартные фиксирующие скобы для магистральных устройств с расположением проводников с одной стороны

Стандартные фиксирующие скобы для магистральных устройств с расположением проводников с двух сторон

Эти скобы могут быть использованы:

• Для крепления магистральных устройств к полу или потолку
• Для крепления светильников к магистральным устройствам

Фиксирующие скобы крепятся к потолку цепями или стальной проволокой с использованием подходящих подвесных скоб.

• Рекомендуемое расстояние между подвесными скобами 3 м
• Допустимая нагрузка до 12 кг

Универсальные подвесные скобы

Универсальные подвесные скобы для магистральных устройств с расположением проводников с одной стороны

Универсальные подвесные скобы для магистральных устройств с расположением проводников с двух сторон

Эти скобы могут использоваться:

• Для крепления магистральных устройств к стенам, полу и потолкам
• Для крепления светильников

Подвесные скобы крепления к потолку цепями или стальной проволокой с использованием подходящих подвесных скоб (открытых/закрытых).

• Рекомендуемое расстояние между скобами крепления 3 м
• Допустимая нагрузка до 25 кг

Крюк крепления скоб

Крюк крепления скобы для магистральных устройств с односторонним расположение проводников

Крюк крепления скобы для магистральных устройств с двухсторонним расположение проводников

Эти скобы могут использоваться:

• Для крепления магистральных устройств цепями или стальной проволокой
• Для крепления светильников к магистральным устройствам

Закрытый / открытый крюки

Открытый крюк

Закрытый крюк

Эти крюки предназначены для установки/подвески скоб и фиксации скоб для кабельных каналов:

• Для крепления магистральных устройств к потолку цепями или стальной проволокой
• Для крепления светильников к магистральным устройствам

Кабельные каналы

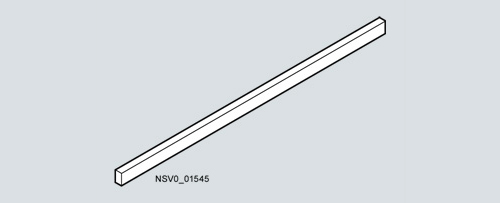

Кабельный канал

Кабельный канал изготовлен из пластмассы (белой) и имеет стандартную длину 3 м. Предназначен для кабелей вспомогательных цепей (цепей управления). Крепежные скобы предназначены для крепления кабельных каналов к магистральным устройствам шинопроводов.

Крепежные скобы для кабельных каналов

Крепежная скоба

Крепежные скобы для кабельных каналов применяются как стандартное крепление или универсальная подвеска для крепления магистральных участков кабельных каналов к потолку, полу или стене. Комбинируются с открытыми / закрытыми крюками, могут быть закреплены к потолку цепями или стальной проволокой.

Крышка

Крышка IP55

Крышка используется для обеспечения степени защиты IP55 в месте подключения отходящих линий после извлечения из него разъема.
