DRAKAFLEX ® Connect

Производитель — DRAKA

Оценка (средняя 4)

NSGAFOU, NSGAFCMOU согл. DIN VDE 01 50, часть 601 Специальные одножильные кабели с резиновой изоляцией Специальные одножильные кабели с резиновой изоляцией, без галогенов Применение Для стационарной установки в рельсовых подвижных составах и автобусах,...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — DRAKAFLEX ® Connect

NSGAFOU, NSGAFCMOU согл. DIN VDE 01 50, часть 601
Специальные одножильные кабели с резиновой изоляцией Специальные одножильные кабели с резиновой изоляцией, без галогенов

Применение

Для стационарной установки в рельсовых подвижных составах и автобусах, в трубах и трубопроводах закрытого типа, а также при подключении подвижных частей.
Кабели, рассчитанные на номинальное напряжение в 3 кВ, могут использоваться в низковольтных распределительных устройствах как соединения, устойчивые к коротким замыканиям и замыканиям на землю.
Кабели типа NSGAFCMOEU и NSHXAFCMOE предназначены для применения в условиях с повышенной механической нагрузкой, напр., в качестве соединительных кабелей в системах отопления рельсовых подвижных составов и автобусов.

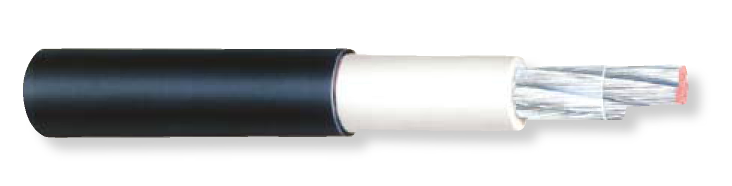

Устройство

Тонкопроволочный, луженый, медный проводник (класс 5 согл. DIN VDE 0295). Для проводников, рассчитанных на номинальное напряжение в 6 кВ, предусмотрен, как правило, внутренний полупроводящий слой. Изоляционная оболочка из этиленпропиленового каучука типа 3GI3.

Оболочка NSGAFOEU из хлорированной каучуковой смеси 5GM3, маслостойкая, не поддерживает горение. Оболочка NSHXAFOE из полимерной смеси НМ3, не содержащей галогенов; маслостойкая, огнестойкая, с низким выделением дыма при горении.
Экран у NSGAFCMOEU и NSHXAFCMOE в виде скрученных медных проводников.

Технические данные

Код	Число жи л / ном. поперечное сечение мм²	Внешний диаметр, ок. мм	Вес, ок. кг/км	Длительная токовая нагрузка* A *	Величина нагрузки при пожаре для NSHXAFOE/ NSHXAFCIW кВт.ч/м
NSGAFOEU 1, 8/3 kV	1,5	6	60	30	0,20
	2,5	6,5	70	40	0,22
	4	7	80	55	0,25
NSHXAFOE 1,8/3 kV	6	7,5	100	70	0,28
	10	9	160	98	0,37
	16	10,5	220	132	0,43
	25	13	300	176	0,64
	35	14,5	410	218	0,73
	50	16	560	276	0,83
	70	18	770	347	0,94
	95	20,5	1050	416	1,26
	120	22,5	1290	488	1,38
	150	25	1590	566	1,61
	185	27	1910	644	1,88
	240	30	2530	775	2,24
	300	33	3090	898	2,62

* При температуре окружающей среды 30 °C прокладка в воздухе согл. DIN VDE 0298, часть 4, таблица 11

Код	Число жил / ном. поперечное сечение мм²	Внешний диаметр, ок. мм	Вес, ок. кг/км	Длительная токовая нагрузка A *	Величина нагрузки при пожаре для NSHXAFOE/ NSHXAFCM» кВт.ч/м
NSGAFOEU 3,6/6 kV	1,5	10,5	135	32	0,45
	2,5	11	150	43	0,49
	4	11,5	170	56	0,54

NSHXAFOE 3,6/6 kV	6	12	200	71	0,59
	10	13	250	99	0,66
	16	15	350	1 33	0,81
	25	17	480	174	1,03
	35	18,5	600	215	1,15
	50	20	760	270	1, 30
	70	22	960	338	1,45
	95	24	1 240	403	179
	120	26,5	1530	473	2,06
	150	28	1 790	546	2,24
	185	30	2130	622	2,42

NSGAFCMOEU NSHXAFCMOE 3,6/6 kV	185	38,5	3060	622	4,58

* При температуре окружающей среды 30 °C прокладка в воздухе согл. DIN VDE 0298, часть 4, таблица 11
