ELKACABLE АПвПу2г
Оценка (средняя 0)
Кабели одножильные с алюминиевыми или медными жилами, с изоляцией из сшитогополиэтилена, с продольной и поперечной герметизацией, в оболочке из полиэтилена.             Конструкция:           1.   Токопроводящая жила...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ELKACABLE АПвПу2г

Кабели одножильные с алюминиевыми или медными жилами, с изоляцией из сшитогополиэтилена, с продольной и поперечной герметизацией, в оболочке из полиэтилена.

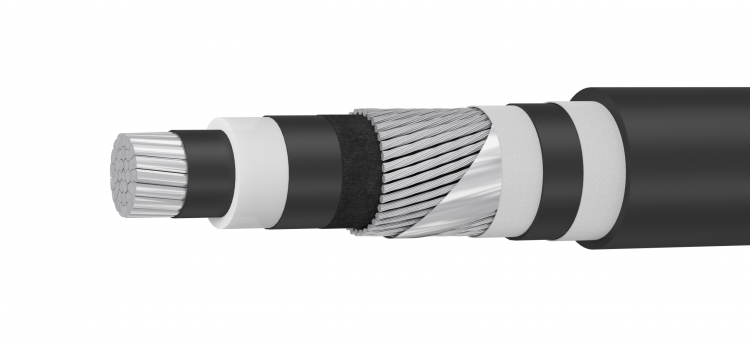

          Конструкция:


          1. Токопроводящая жила – алюминиевая или медная, многопроволочная,
уплотненная, круглой формы, соответствует классу 2 по ГОСТ 22483-
2012.

          2. Экран по жиле – наложен экструзией из электропроводящей пероксиднос-
шиваемой полиэтиленовой композиции.

          3. Изоляция – наложена экструзией из пероксидносшиваемого полиэтилена.

          4. Экран по изоляции – наложен экструзией из электропроводящей пероксид-
носшиваемой полиэтиленовой композиции.

          5. Разделительный экранирующий слой – наложен обмоткой из ленты элек-
тропроводящей бумаги или электропроводящей полимерной ленты.

          6. Металлический экран – из стренг термо-коррозионностойкого алюмини-
евого сплава (ТАСг), поверх которых спирально наложена алюминиевая или
алюмополимерная лента.

          7. Разделительный слой:
«г» – водоблокирующие ленты герметизации металлического экрана;
«2г» – дополнительная алюмополимерная лента поверх герметизированного
экрана;
«2гж» – дополнительная продольная герметизация токопроводящих жил
водоблокирующими нитями, например: ПвП2гж.

          8. Наружная оболочка – из полиэтилена:
«у» – усиленная оболочка из полиэтилена высокой плотности.



          Применение:


          Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 6, 10, 20, 35 кВ частоты 50 Гц для сетей с заземленной и изолированной нейтралью.
Кабели предназначены для прокладки в земле (траншеях), если кабель защищен от механических повреждений.

 Технические характеристики:



  • Вид климатического исполнения кабелей УХЛ, категория размещения 1 и 2
    по ГОСТ 15150-69.
  • Диапазон температур эксплуатации [°С] от -50 до +50
  • Прокладку и монтаж кабеля без предварительного подогрева производить при температуре не ниже [°С] -20
  • Минимальный радиус изгиба при прокладке, для одножильных кабелей до 15 наружных диаметров
  • Допустимое усилие при тяжении кабелей по трассе прокладки, не более:
    – для кабелей с алюминиевыми жилами [Н/мм2] 30
    – для кабелей с медными жилами [Н/мм2] 50
  • Конструктивные характеристики одножильных кабелей с изоляцией из сшитого полиэтилена с гибким краном ТАСг

    Марка кабеля

    Сечение, мм2

    Наружный диаметр кабеля, мм

    Масса 1 км. одножильного кабеля, кг.

    6 кВ

    10 кВ

    20 кВ

    35 кВ

    6 кВ

    10 кВ

    20кВ

    35 кВ

    Al

    Cu

    Al

    Cu

    Al

    Cu

    Al

    Cu

    АПвП

    ПвП

    1х35мк/16ТАСг

    23,2

    25,0

    29,2

    35,2

    443

    655

    500

    712

    653

    865

    918

    1130

    1х50мк/35ТАСг

    26,3

    28,1

    30,2

    36,2

    565

    856

    629

    916

    776

    1063

    1051

    1338

    1х70мк/35ТАСг

    28,0

    29,8

    31,9

    37,9

    659

    1073

    724

    1138

    881

    1295

    1172

    1586

    1х95мк/35ТАСг

    29,6

    31,4

    33,5

    39,5

    760

    1332

    829

    1401

    997

    1569

    1303

    1875

    1х120мк/35ТАСг

    30,9

    32,7

    34,8

    40,8

    852

    1578

    925

    1651

    1101

    1827

    1418

    2144

    1х150мк/50ТАСг

    32,4

    34,2

    38,4

    44,4

    1004

    1901

    1081

    1978

    1280

    2177

    1611

    2508

    1х185мк/50ТАСг

    34,1

    35,9

    40,1

    46,5

    1137

    2258

    1219

    2340

    1429

    2550

    1804

    2925

    1х240мк/50ТАСг

    36,7

    38,3

    42,5

    48,9

    1346

    2810

    1425

    2889

    1650

    3114

    2049

    3512

    1х300мк/50ТАСг

    39,8

    41,0

    45,6

    51,6

    1606

    3446

    1670

    3510

    1941

    3781

    2337

    4177

    1х400мк/70ТАСг

    43,2

    44,0

    48,6

    54,6

    1982

    4345

    2028

    4392

    2320

    4684

    2743

    5107

    1х500мк/70ТАСг

    47,1

    47,5

    51,7

    58,1

    2398

    5431

    2423

    5457

    2707

    5741

    3195

    6228

    1х630мк/70ТАСг

    50,7

    51,1

    55,3

    61,7

    2865

    6792

    2893

    6820

    3200

    7127

    3723

    7650

    1х800мк/70ТАСг

    54,7

    55,1

    59,7

    65,7

    3430

    8463

    3460

    8493

    3829

    8862

    4353

    9386

    АПвПу

    ПвПу

    1х35мк/16ТАСг

    24,2

    26,0

    30,2

    36,2

    480

    692

    540

    752

    699

    911

    974

    1186

    1х50мк/35ТАСг

    27,3

    29,1

    31,2

    37,2

    610

    897

    674

    961

    824

    1111

    1109

    1396

    1х70мк/35ТАСг

    29,0

    30,8

    32,9

    38,9

    703

    1117

    771

    1185

    932

    1346

    1232

    1647

    1х95мк/35ТАСг

    30,6

    32,4

    34,5

    40,5

    807

    1379

    879

    1451

    1050

    1622

    1365

    1937

    1х120мк/35ТАСг

    31,9

    33,7

    35,8

    41,8

    901

    1627

    977

    1703

    1156

    1882

    1483

    2209

    1х150мк/50ТАСг

    33,4

    35,2

    39,4

    45,4

    1055

    1952

    1135

    2032

    1341

    2238

    1681

    2578

    1х185мк/50ТАСг

    35,1

    36,9

    41,1

    47,5

    1191

    2312

    1276

    2397

    1492

    2613

    1877

    2998

    1х240мк/50ТАСг

    37,7

    39,3

    43,5

    49,9

    1404

    2868

    1486

    2949

    1717

    3181

    2126

    3590

    1х300мк/50ТАСг

    40,8

    42,0

    46,6

    52,6

    1669

    3509

    1735

    3575

    2013

    3853

    2419

    4258

    1х400мк/70ТАСг

    44,2

    45,0

    49,6

    55,6

    2050

    4413

    2098

    4461

    2397

    4760

    2830

    5193

    1х500мк/70ТАСг

    48,1

    48,5

    52,7

    59,1

    2472

    5506

    2498

    5532

    2789

    5822

    3286

    6320

    1х630мк/70ТАСг

    51,7

    52,1

    56,3

    62,7

    2946

    6873

    2974

    6901

    3287

    7214

    3820

    7747

    1х800мк/70ТАСг

    55,7

    56,1

    60,7

    66,7

    3516

    8549

    3547

    8580

    3923

    8956

    4456

    9490

    АПвПг

    ПвПг

    1х35мк/16ТАСг

    23,9

    25,7

    29,9

    35,9

    454

    666

    512

    724

    666

    878

    933

    1145

    1х50мк/35ТАСг

    27,0

    28,8

    30,9

    36,9

    580

    867

    641

    928

    789

    1076

    1066

    1354

    1х70мк/35ТАСг

    28,7

    30,5

    32,6

    38,6

    671

    1085

    737

    1151

    895

    1309

    1188

    1602

    1х95мк/35ТАСг

    30,3

    32,1

    34,2

    40,2

    773

    1345

    843

    1415

    1011

    1583

    1319

    1891

    1х120мк/35ТАСг

    31,6

    33,4

    35,5

    41,5

    865

    1591

    939

    1664

    1116

    1841

    1435

    2161

    1х150мк/50ТАСг

    33,1

    34,9

    39,1

    45,5

    1017

    1914

    1095

    1992

    1296

    2193

    1657

    2554

    1х185мк/50ТАСг

    34,8

    36,6

    40,8

    47,2

    1151

    2272

    1233

    2354

    1445

    2566

    1822

    2943

    1х240мк/50ТАСг

    37,4

    39,0

    43,2

    49,6

    1361

    2825

    1440

    2904

    1667

    3131

    2068

    3532

    1х300мк/50ТАСг

    40,5

    41,7

    46,3

    52,3

    1622

    3462

    1687

    3526

    1959

    3799

    2357

    4197

    АПвПг

    ПвПг

    1х400мк/70ТАСг

    43,9

    44,7

    49,3

    55,3

    1999

    4362

    2046

    4409

    2339

    4703

    2764

    5128

    1х500мк/70ТАСг

    47,8

    48,2

    52,4

    58,8

    2416

    5450

    2442

    5476

    2727

    5761

    3217

    6251

    1х630мк/70ТАСг

    51,4

    51,8

    56,4

    62,4

    2885

    6812

    2913

    6840

    3257

    7184

    3747

    7674

    1х800мк/70ТАСг

    55,4

    56,2

    60,4

    66,4

    3451

    8484

    3516

    8549

    3852

    8885

    4378

    9411

    АПвПуг

    ПвПуг

    1х35мк/16ТАСг

    24,9

    26,7

    30,9

    36,9

    492

    704

    553

    765

    713

    925

    989

    1201

    1х50мк/35ТАСг

    28,0

    29,8

    31,9

    37,9

    623

    910

    687

    974

    838

    1125

    1125

    1412

    1х70мк/35ТАСг

    29,7

    31,5

    33,6

    39,6

    716

    1130

    785

    1199

    947

    1361

    1249

    1663

    1х95мк/35ТАСг

    31,3

    33,1

    35,2

    41,2

    821

    1393

    894

    1466

    1066

    1638

    1383

    1955

    1х120мк/35ТАСг

    32,6

    34,4

    36,5

    42,5

    915

    1641

    992

    1717

    1172

    1898

    1501

    2226

    1х150мк/50ТАСг

    34,1

    35,9

    40,1

    46,5

    1070

    1967

    1150

    2048

    1358

    2255

    1729

    2626

    1х185мк/50ТАСг

    35,8

    37,6

    41,8

    48,2

    1206

    2327

    1291

    2412

    1509

    2630

    1897

    3018

    1х240мк/50ТАСг

    38,4

    40,0

    44,2

    50,6

    1420

    2884

    1502

    2966

    1735

    3199

    2146

    3610

    1х300мк/50ТАСг

    41,5

    42,7

    47,3

    53,3

    1686

    3526

    1753

    3592

    2032

    3872

    2440

    4279

    1х400мк/70ТАСг

    44,9

    45,7

    50,3

    56,3

    2068

    4432

    2116

    4480

    2417

    4780

    2852

    5215

    1х500мк/70ТАСг

    48,8

    49,2

    53,4

    59,8

    2492

    5525

    2518

    5552

    2810

    5843

    3310

    6343

    1х630мк/70ТАСг

    52,4

    52,8

    57,4

    63,4

    2966

    6893

    2995

    6922

    3346

    7273

    3845

    7772

    1х800мк/70ТАСг

    56,4

    57,2

    61,4

    67,4

    3538

    8571

    3605

    8638

    3947

    8981

    4482

    9516

    АПвП2г

    ПвП2г

    1х35мк/16ТАСг

    24,3

    26,1

    30,3

    36,3

    496

    708

    554

    766

    718

    930

    995

    1207

    1х50мк/35ТАСг

    27,4

    29,2

    31,3

    37,3

    627

    914

    689

    976

    841

    1128

    1129

    1416

    1х70мк/35ТАСг

    29,1

    30,9

    33,0

    39,0

    718

    1132

    789

    1203

    952

    1366

    1250

    1665

    1х95мк/35ТАСг

    30,7

    32,5

    34,6

    40,6

    825

    1397

    895

    1467

    1069

    1641

    1386

    1958

    1х120мк/35ТАСг

    32,0

    33,8

    35,9

    41,9

    917

    1643

    996

    1722

    1173

    1899

    1502

    2228

    1х150мк/50ТАСг

    33,5

    35,3

    39,5

    45,9

    1074

    1972

    1152

    2050

    1363

    2260

    1734

    2631

    1х185мк/50ТАСг

    35,2

    37,0

    41,2

    47,6

    1208

    2329

    1296

    2417

    1512

    2633

    1900

    3021

    1х240мк/50ТАСг

    37,8

    39,4

    43,6

    50,0

    1423

    2887

    1507

    2971

    1739

    3203

    2150

    3614

    1х300мк/50ТАСг

    40,9

    42,1

    46,7

    52,7

    1689

    3529

    1754

    3594

    2037

    3876

    2445

    4284

    1х400мк/70ТАСг

    44,3

    45,1

    49,7

    55,7

    2071

    4434

    2118

    4482

    2422

    4785

    2857

    5220

    1х500мк/70ТАСг

    48,2

    48,6

    52,8

    59,2

    2494

    5528

    2520

    5553

    2815

    5848

    3315

    6348

    1х630мк/70ТАСг

    51,8

    52,2

    56,8

    62,8

    2968

    6895

    3000

    6927

    3349

    7226

    3849

    7776

    1х800мк/70ТАСг

    55,8

    56,6

    60,8

    66,8

    3543

    8576

    3609

    8642

    3950

    8983

    4486

    9519

    АПвПу2г

    ПвПу2г

    1х35мк/16ТАСг

    25,3

    27,1

    31,3

    37,3

    535

    747

    596

    808

    766

    978

    1052

    1264

    1х50мк/35ТАСг

    28,4

    30,2

    32,3

    38,3

    671

    958

    735

    1022

    891

    1178

    1188

    1475

    1х70мк/35ТАСг

    30,1

    31,9

    34,0

    40,0

    764

    1179

    838

    1252

    1005

    1419

    1312

    1726

    1х95мк/35ТАСг

    31,7

    33,5

    35,6

    41,6

    873

    1445

    947

    1519

    1127

    1696

    1450

    2022

    1х120мк/35ТАСг

    33,0

    34,8

    36,9

    42,9

    968

    1694

    1050

    1775

    1230

    1956

    1569

    2294

    1х150мк/50ТАСг

    34,5

    36,3

    40,5

    46,9

    1128

    2025

    1208

    2106

    1425

    2322

    1807

    2704

    1х185мк/50ТАСг

    36,2

    38,0

    42,2

    48,6

    1264

    2385

    1354

    2475

    1577

    2698

    1975

    3096

    1х240мк/50ТАСг

    38,8

    40,4

    44,6

    51,0

    1483

    2947

    1570

    3034

    1808

    3272

    2229

    3693

    1х300мк/50ТАСг

    41,9

    43,1

    47,7

    53,7

    1754

    3594

    1821

    3660

    2110

    3950

    2528

    4367

    1х400мк/70ТАСг

    45,3

    46,1

    50,7

    56,7

    2141

    4505

    2189

    4553

    2500

    4863

    2945

    5308

    1х500мк/70ТАСг

    49,2

    49,6

    53,8

    60,2

    2570

    5604

    2597

    5630

    2898

    5931

    3408

    6442

    1х630мк/70ТАСг

    52,8

    53,2

    57,8

    63,8

    3050

    6977

    3083

    7010

    3439

    7366

    3948

    7875

    1х800мк/70ТАСг

    56,8

    57,6

    61,8

    67,8

    3631

    8664

    3698

    8731

    4045

    9079

    4591

    9624

    АПвВ

    ПвВ

    АПвВ-ХЛ

    ПвВ-ХЛ

    1х35мк/16ТАСг

    23,4

    25,2

    29,4

    35,4

    520

    732

    584

    796

    752

    964

    1038

    1250

    1х50мк/35ТАСг

    26,5

    28,3

    30,4

    36,4

    656

    944

    724

    1011

    878

    1165

    1175

    1462

    1х70мк/35ТАСг

    28,2

    30,0

    32,1

    38,1

    753

    1167

    824

    1239

    990

    1404

    1302

    1717

    1х95мк/35ТАСг

    29,8

    31,6

    33,7

    39,7

    860

    1432

    936

    1508

    1111

    1683

    1439

    2011

    1х120мк/35ТАСг

    31,1

    32,9

    35,0

    41,0

    957

    1682

    1036

    1762

    1220

    1946

    1559

    2285

    1х150мк/50ТАСг

    32,6

    34,4

    38,6

    44,6

    1114

    2011

    1197

    2095

    1412

    2309

    1764

    2662

    1х185мк/50ТАСг

    34,3

    36,1

    40,3

    46,7

    1253

    2374

    1341

    2462

    1567

    2688

    1977

    3098

    1х240мк/50ТАСг

    36,9

    38,5

    42,7

    49,1

    1472

    2935

    1556

    3020

    1797

    3260

    2231

    3695

    1х300мк/50ТАСг

    40,0

    41,2

    45,8

    51,8

    1743

    3582

    1811

    3651

    2111

    3950

    2530

    4370

    1х400мк/70ТАСг

    43,4

    44,2

    48,8

    54,8

    2131

    4494

    2180

    4544

    2501

    4865

    2948

    5312

    1х500мк/70ТАСг

    47,3

    47,7

    51,9

    58,3

    2573

    5607

    2600

    5634

    2900

    5934

    3428

    6462

    1х630мк/70ТАСг

    50,9

    51,3

    55,9

    61,9

    3055

    6982

    3084

    7011

    3459

    7386

    3972

    7899

    1х800мк/70ТАСг

    54,9

    55,3

    59,9

    65,9

    3635

    8668

    3666

    8700

    4069

    9103

    4618

    9652

    АПвВнг(В)

    ПвВнг(В)

    АПвВнг(В)-ХЛ-

    ПвВнг(В)-ХЛ

    АПвВнг(В)-LS

    ПвВнг(В)

    АПвПнг(В)-HF

    ПвПнг(В)-HF

    1х35мк/16ТАСг

    23,8

    25,6

    29,8

    35,8

    593

    805

    664

    876

    847

    1059

    1155

    1367

    1х50мк/35ТАСг

    26,9

    28,7

    30,8

    36,8

    741

    1028

    815

    1102

    977

    1264

    1296

    1583

    1х70мк/35ТАСг

    28,6

    30,4

    32,5

    38,5

    844

    1258

    922

    1336

    1095

    1509

    1429

    1843

    1х95мк/35ТАСг

    30,2

    32,0

    34,1

    42,2

    956

    1528

    1039

    1611

    1222

    1794

    1571

    2143

    1х120мк/35ТАСг

    31,5

    33,3

    35,4

    43,5

    1058

    1784

    1144

    1870

    1336

    2061

    1696

    2422

    1х150мк/50ТАСг

    33,0

    34,8

    39,0

    45,0

    1220

    2118

    1311

    2208

    1540

    2437

    1914

    2812

    1х185мк/50ТАСг

    34,7

    36,5

    40,7

    47,1

    1366

    2487

    1461

    2582

    1701

    2822

    2138

    3259

    АПвВнг(В)

    ПвВнг(В)

    АПвВнг(В)-ХЛ-

    ПвВнг(В)-ХЛ

    АПвВнг(В)

    ПвВнг(В)-LS

    АПвПнг(В)

    ПвПнг(В)-HF

    1х240мк/50ТАСг

    37,3

    38,9

    43,1

    49,5

    1594

    3058

    1684

    3148

    1940

    3404

    2401

    3864

    1х300мк/50ТАСг

    40,4

    41,6

    46,2

    52,2

    1876

    3716

    1949

    3789

    2268

    4108

    2710

    4549

    1х400мк/70ТАСг

    43,8

    44,6

    49,2

    55,2

    2276

    4640

    2329

    4692

    2670

    5033

    3139

    5502

    1х500мк/70ТАСг

    47,7

    48,1

    52,3

    58,7

    2736

    5770

    2765

    5798

    3080

    6114

    3636

    6670

    1х630мк/70ТАСг

    51,3

    51,7

    56,3

    62,3

    3232

    7159

    3262

    7189

    3658

    7585

    4194

    8121

    1х800мк/70ТАСг

    55,3

    56,1

    60,3

    66,3

    3826

    8859

    3915

    8949

    4283

    9317

    4955

    9888

    АПвВнг(А)

    ПвВнг(А)

    АПвВнг(А)-ХЛ

    ПвВнг(А)-ХЛ

    АПвВнг(А)-LS

    ПвВнг(А)-LS

    АПвПнг(А)-HF

    ПвПнг(А)-HF

    1х35мк/16ТАСг

    28,6

    30,6

    34,8

    40,8

    965

    1177

    1062

    1274

    1306

    1518

    1701

    1913

    1х50мк/35ТАСг

    31,7

    33,7

    35,8

    41,8

    1158

    1445

    1258

    1545

    1452

    1739

    1858

    2145

    1х70мк/35ТАСг

    33,4

    35,4

    37,5

    43,5

    1285

    1699

    1390

    1804

    1595

    2009

    2016

    2430

    1х95мк/35ТАСг

    35,0

    37,0

    39,1

    45,5

    1421

    1993

    1530

    2102

    1745

    2317

    2227

    2799

    1х120мк/35ТАСг

    36,3

    38,3

    40,4

    46,8

    1542

    2267

    1654

    2380

    1877

    2603

    2372

    3098

    1х150мк/50ТАСг

    37,8

    39,8

    44,0

    50,4

    1726

    2623

    1842

    2740

    2133

    3030

    2645

    3542

    1х185мк/50ТАСг

    39,5

    41,5

    46,1

    52,3

    1896

    3017

    2017

    3138

    2365

    3486

    2847

    3968

    1х240мк/50ТАСг

    42,1

    43,9

    48,5

    54,7

    2162

    3626

    2276

    3739

    2641

    4105

    3145

    4609

    1х300мк/50ТАСг

    45,2

    47,0

    51,2

    57,8

    2535

    4375

    2627

    4466

    2965

    4804

    3551

    5391

    1х400мк/70ТАСг

    49,0

    50,0

    54,2

    60,8

    2988

    5352

    3053

    5417

    3410

    5775

    4027

    6391

    1х500мк/70ТАСг

    52,9

    53,1

    57,7

    64,3

    3455

    6488

    3489

    6523

    3924

    6927

    4514

    7547

    1х630мк/70ТАСг

    56,9

    57,1

    61,3

    69,1

    4060

    7987

    4097

    8024

    4501

    8428

    5329

    9256

    1х800мк/70ТАСг

    60,9

    61,1

    65,3

    73,1

    4715

    9749

    4755

    9788

    5184

    10217

    6060

    11094

  • Длительно допустимые токовые нагрузки ОДНОЖИЛЬНЫХ кабелей 6-10 кВ при 20 °С

    Номинальное сечение

    Ток нагрузки кабеля на напряжение 6 и 10 кВ при прокладке в земле, А

    кабель с медной жилой при расположении

    кабель с алюминиевой жилой при расположении

    жилы, мм2

    в плоскости

    треугольником

    в плоскости

    треугольником



    6

    10

    6

    10

    6

    10

    6

    10

    25

    170

    170

    164

    164

    133

    133

    128

    128

    35

    221

    221

    193

    193

    153

    153

    147

    147

    50

    250

    250

    225

    225

    195

    195

    170

    170

    70

    310

    310

    275

    275

    240

    240

    210

    210

    95

    336

    336

    326

    326

    263

    263

    253

    253

    120

    380

    380

    370

    370

    298

    298

    288

    288

    150

    416

    416

    413

    413

    329

    329

    322

    322

    185

    466

    466

    466

    466

    371

    371

    364

    364

    240

    531

    531

    537

    537

    426

    426

    422

    422

    300

    590

    590

    604

    604

    477

    477

    476

    476

    400

    633

    633

    677

    677

    525

    525

    541

    541

    500

    697

    697

    759

    759

    587

    587

    614

    614

    630

    762

    762

    848

    848

    653

    653

    695

    695

    800

    825

    825

    933

    933

    719

    719

    780

    780

    1 000

    900

    900

    1003

    1003

    800

    800

    845

    845

    Номинальное сечение

    Ток нагрузки кабеля на напряжение 6 и 10 кВ при прокладке на воздухе, А

    кабель с медной жилой при расположении

    кабель с алюминиевой жилой при расположении

    жилы, мм2

    в плоскости

    треугольником

    в плоскости

    треугольником



    6

    10

    6

    10

    6

    10

    6

    10

    25

    188

    188

    156

    156

    146

    146

    121

    121

    35

    250

    250

    203

    203

    188

    188

    155

    155

    50

    290

    290

    240

    240

    225

    225

    185

    185

    70

    360

    360

    300

    300

    280

    280

    230

    230

    95

    448

    448

    387

    387

    349

    349

    300

    300

    120

    515

    515

    445

    445

    403

    403

    346

    346

    150

    574

    574

    503

    503

    452

    452

    392

    392

    185

    654

    654

    577

    577

    518

    518

    450

    450

    240

    762

    762

    677

    677

    607

    607

    531

    531

    300

    865

    865

    776

    776

    693

    693

    609

    609

    400

    959

    959

    891

    891

    787

    787

    710

    710

    500

    1081

    1081

    1025

    1025

    900

    900

    822

    822

    630

    1213

    1213

    1166

    1166

    1026

    1026

    954

    954

    800

    1349

    1349

    1319

    1319

    1161

    1161

    1094

    1094

    1 000

    1423

    1423

    1411

    1411

    1220

    1220

    1180

    1180

    Длительно допустимые токовые нагрузки ОДНОЖИЛЬНЫХ кабелей 20-35 кВ при 20 °С



    Номинальное сечение жилы, мм2




    Ток нагрузки кабеля на напряжение 20 и 35 кВ при прокладке в земле, А

    кабель с медной жилой при расположении

    кабель с алюминиевой жилой при расположении

    в плоскости

    треугольником

    в плоскости

    треугольником

    35

    193

    188

    153

    147

    50

    230

    225

    185

    175

    70

    290

    270

    225

    215

    95

    336

    326

    263

    253

    120

    380

    371

    298

    288

    150

    417

    413

    330

    322

    185

    466

    466

    371

    365

    240

    532

    538

    426

    422

    300

    582

    605

    477

    476

    400

    635

    678

    526

    541

    500

    700

    762

    588

    615

    630

    766

    851

    655

    699

    800

    830

    942

    722

    782



    Номинальное сечение жилы, мм2




    Ток нагрузки кабеля на напряжение 20 и 35 кВ при прокладке на воздухе, А

    кабель с медной жилой при расположении

    кабель с алюминиевой жилой при расположении

    в плоскости

    треугольником

    в плоскости

    треугольником

    35

    247

    216

    192

    167

    50

    290

    250

    225

    190

    70

    365

    310

    280

    240

    95

    446

    389

    348

    301

    120

    513

    448

    402

    348

    150

    573

    507

    451

    394

    185

    652

    580

    516

    452

    240

    760

    680

    605

    533

    300

    863

    779

    690

    611

    400

    957

    895

    783

    712

    500

    1081

    1027

    897

    824

    630

    1213

    1172

    1023

    953

    800

    1351

    1325

    1159

    1096

Купить ELKACABLE АПвПу2г в регионе Ярославль.

Новости и акции компании
© 2000-2024 Все права на разработку принадлежат компании Глобал Энерго Групп. Копирование допускается только с разрешения правообладателей сайта. Политика конфиденциальности. Наш интернет ресурс носит исключительно информационный характер и не является публичной офертой, определяемой положениями Статьи 437 (2) ГК РФ. Для получения точной информации о наличии и стоимости услуг, пожалуйста, обращайтесь к консультантам и менеджерам нашей компании. Яндекс.Метрика
Москва: +7 (495)
6696898
Санкт-Петербург: +7 (812)
3097686
Ярославль: +7 (4852)
644647
Яндекс.Метрика
