ELKACABLE ПвБП
Оценка (средняя 0)
Кабели трехжильные бронированные с алюминиевыми или медными жилами, с изоляцией из сшитого полиэтилена, с продольной и  поперечной герметизацией, в оболочке из полиэтилена.   Конструкция:           1.   Центральное заполнение...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ELKACABLE ПвБП

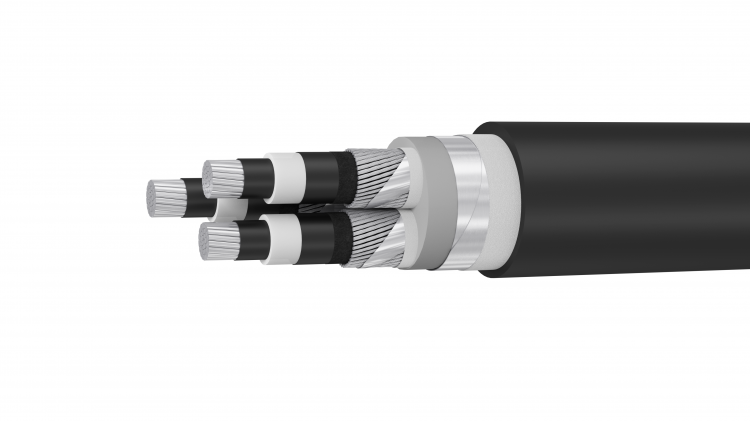

Кабели трехжильные бронированные с алюминиевыми или медными жилами, с изоляцией из сшитого полиэтилена, с продольной и  поперечной герметизацией, в оболочке из полиэтилена.



Конструкция:


          1. Центральное заполнение – из жгута.
          2. Токопроводящая жила – алюминиевая или медная, многопроволочная, уплотненная, круглой формы, соответствует классу 2 по ГОСТ 22483-2012.
          3. Экран по жиле – наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
          4. Изоляция – наложена экструзией из пероксидносшиваемого полиэтилена.
          5. Экран по изоляции – наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
          6. Разделительный экранирующий слой – наложен обмоткой из ленты электропроводящей бумаги или электропроводящей полимерной ленты толщиной не менее 0,2 мм.
          7. Металлический экран – из стренг термо-коррозионностойкого алюминиевого сплава (ТАСг), поверх которых спирально  наложена алюминиевая или алюмополимерная лента.
          8. Внутренняя оболочка – из мелонаполненной невулканизированной резиновой смеси или ПВХ пластиката, наложена с заполнением промежутков между жилами.
          9. Броня – из двух стальных оцинкованных лент.
          10. Разделительный слой:
«г» – водоблокирующие ленты герметизации металлического экрана;
«2г» – дополнительная алюмополимерная лента поверх герметизиро-
ванного экрана;

«2гж» – дополнительная продольная герметизация токопроводящих жил водоблокирующими нитями, например, ПвП2гж;

          11. Наружная оболочка - из полиэтилена.

«у» – усиленная оболочка из полиэтилена высокой плотности.

Технические характеристики:

  • Вид климатического исполнения кабелей УХЛ, категория размещения 1 и 2 по ГОСТ 15150.
  • Диапазон температур эксплуатации [°С] от -50 до +50
  • Прокладку и монтаж кабеля без предварительного подогрева производить при температуре не ниже [°С] -20
  • Минимальный радиус изгиба при прокладке, для трехжильных кабелей до 12 наружных диаметров
  • Допустимое усилие при тяжении кабелей по трассе прокладки, не более:
    – для кабелей с алюминиевыми жилами [Н/мм2] 30
    – для кабелей с медными жилами [Н/мм2] 50
  • Расчетная масса одного километра ТРЕХЖИЛЬНЫХ кабелей, кг/км

    Марка кабеля

    Сечение, мм2

    Наружный диаметр кабеля, мм

    Масса 1 км. одножильного кабеля, кг.

    6 кВ

    10 кВ

    20 кВ

    35 кВ

    6 кВ

    10 кВ

    20кВ

    35 кВ

    Al

    Cu

    Al

    Cu

    Al

    Cu

    Al

    Cu

    АПвП

    ПвП

    АПвПу

    ПвПу

    АПвВ

    ПвВ

    АПвВнг(В)

    ПвВнг(В)

    3х35мк/16ТАСг

    42,0

    47,0

    56,0

    -

    1470

    2110

    1705

    2345

    2300

    2940

    -

    -

    3х50мк/35ТАСг

    45,0

    49,0

    59,0

    73,0

    1680

    2610

    1935

    2865

    2565

    3495

    3695

    4625

    3х70мк/35ТАСг

    49,0

    53,0

    63,0

    77,0

    2000

    3265

    2280

    3540

    2950

    4215

    4150

    5415

    3х95мк/35ТАСг

    53,0

    57,0

    67,0

    81,0

    2375

    4115

    2640

    4380

    3360

    5100

    4620

    6365

    3х120мк/35ТАСг

    56,0

    60,0

    70,0

    84,0

    2715

    4900

    3000

    5185

    3795

    5980

    5075

    7260

    3х150мк/50ТАСг

    59,0

    63,0

    73,0

    87,0

    3145

    5925

    3440

    6220

    4280

    7060

    5620

    8395

    3х185мк/50ТАСг

    63,0

    67,0

    77,0

    91,0

    3590

    6980

    3945

    7335

    4795

    8180

    6250

    9635

    3х240мк/50ТАСг

    69,0

    73,0

    82,0

    96,0

    4325

    8715

    4635

    9025

    5590

    9980

    7085

    11475

    АПвВнг(А)

    ПвВнг(А)-LS

    АПвПнг(А)-HF

    ПвПнг(А)-HF

    3х35мк/16ТАСг

    45,0

    50,0

    60,0

    -

    2270

    2910

    2645

    3290

    3670

    4310

    -

    -

    3х50мк/35ТАСг

    48,0

    53,0

    63,0

    77,0

    2575

    3505

    3000

    3930

    4085

    5015

    5970

    6900

    3х70мк/35ТАСг

    52,0

    57,0

    67,0

    81,0

    3060

    4320

    3520

    4785

    4655

    5915

    6680

    7945

    3х95мк/35ТАСг

    56,0

    60,0

    70,0

    85,0

    3600

    5340

    4040

    5780

    5270

    7010

    7410

    9150

    3х120мк/35ТАСг

    60,0

    64,0

    74,0

    88,0

    4075

    6260

    4570

    6755

    5905

    8090

    8060

    10250

    3х150мк/50ТАСг

    63,0

    67,0

    77,0

    92,0

    4675

    7455

    5165

    7945

    6565

    9345

    8850

    11630

    3х185мк/50ТАСг

    67,0

    71,0

    81,0

    96,0

    5305

    8690

    5895

    9280

    7340

    10725

    9785

    13175

    3х240мк/50ТАСг

    73,0

    77,0

    87,0

    101,0

    6390

    10775

    6900

    11285

    8490

    12880

    11040

    15430

    АПвБП

    ПвБП

    АПвБВ

    ПвБВ

    АПвБВнг(В)

    ПвБВнг(В)

    АПвБВнг(А)-LS

    ПвБВнг(А)-LS

    АПвБПнг(А)

    ПвБПнг(А)-HF

    3х35мк/16ТАСг

    47,0

    51,0

    61,0

    -

    3025

    3665

    3475

    4115

    4675

    5320

    -

    -

    3х50мк/35ТАСг

    50,0

    54,0

    64,0

    78,0

    3380

    4310

    3880

    4810

    5140

    6070

    7275

    8205

    3х70мк/35ТАСг

    54,0

    58,0

    68,0

    82,0

    3935

    5200

    4475

    5735

    5780

    7040

    8060

    9320

    3х95мк/35ТАСг

    58,0

    62,0

    72,0

    86,0

    4545

    6285

    5055

    6795

    6465

    8205

    8855

    10595

    3х120мк/35ТАСг

    61,0

    65,0

    75,0

    90,0

    5075

    7260

    5645

    7830

    7160

    9345

    9565

    11750

    3х150мк/50ТАСг

    64,0

    68,0

    78,0

    93,0

    5735

    8515

    6300

    9075

    7875

    10655

    10415

    13195

    3х185мк/50ТАСг

    68,0

    72,0

    82,0

    97,0

    6435

    9820

    7100

    10485

    8720

    12110

    11420

    14810

    3х240мк/50ТАСг

    74,0

    78,0

    88,0

    103,0

    7625

    12015

    8200

    12585

    9970

    14355

    12775

    17160

Длительно допустимые токовые нагрузки ТРЕХЖИЛЬНЫХ бронированных и небронированных кабелей 6-35 кВ при 20 °С

Номинальное сечение жилы, мм2



Ток нагрузки кабеля при прокладке в земле, А

кабель с медной жилой

кабель с алюминиевой жилой

6кВ

10кВ

20-35кВ

6кВ

10кВ

20-35кВ

25

157

-

-

122

-

-

35

164

175

186

126

136

143

50

192

207

207

148

156

161

70

233

253

248

181

193

199

95

279

300

300

216

233

233

120

316

340

341

246

265

265

150

352

384

384

275

300

300

185

396

433

433

311

338

339

240

457

500

500

358

392

392

Номинальное сечение жилы, мм2

Ток нагрузки кабеля при прокладке на воздухе, А

кабель с медной жилой

кабель с алюминиевой жилой

6кВ

10кВ

20—35кВ

6кВ

10кВ

20—35кВ

25

150

-

-

117

-

-

35

179

173

184

138

134

143

50

213

206

215

165

159

163

70

263

255

264

204

196

204

95

319

329

331

248

255

256

120

366

374

376

285

291

292

150

413

423

426

321

329

331

185

471

479

481

368

374

375

240

550

562

564

432

441

442

При других расчетных температурах окружающей среды необходимо применять поправочные коэффициенты

Условия прокладки

Поправочные коэффициенты при температуре среды, °С

-5

0

5

10

15

20

25

30

35

40

45

50

Земля

1,13

1,1

1,06

1,03

1,0

0,97

0,93

0,89

0,86

0,82

0,77

0,73

Воздух

1,21

1,18

1,14

1,11

1,07

1,04

1,0

0,96

0,92

0,88

0,83

0,78
