ELKAFLEX АсКГ-ХЛ
Оценка (средняя 0)
     Элементы конструкции:             1.  Токопроводящие жилы из ультрамелкозернистого алюминиевого сплава, круглые, гибкие.           2.  Изоляция в зависимости от исполнения: АсКГ-ХЛ, АсКГН, АсКГН-ХЛ  -...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ELKAFLEX АсКГ-ХЛ

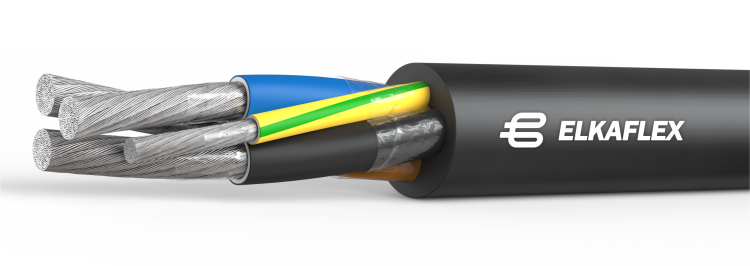

    Элементы конструкции:



          1. Токопроводящие жилы из ультрамелкозернистого алюминиевого сплава, круглые,

гибкие.

          2. Изоляция в зависимости от исполнения:

  • АсКГ-ХЛ, АсКГН, АсКГН-ХЛ - из термостойкого этиленпропиленового эластомера;
  • АсКГр, АсКГр-ХЛ, АсКГНр - из резины, в том числе холодостойкой;
  • АсКГм-ХЛ - из холодостойкого термоэластопласта;

          3. Наружная оболочка в зависимости от исполнения:

  • АсКГ-ХЛ - из маслобензостойкого, холодостойкого, износостойкого термоэластопласта;
  • АсКГН, АсКГН-ХЛ - из маслобензостойкого, износостойкого термоэластопласта, не распространяющего горение при одиночной прокладке, в том числе холодостойкого.
  • АсКГм-ХЛ - из холодостойкого термоэластопласта;
  • АсКГр, АсКГр-ХЛ - из резины шланговой, в том числе холодостойкой;
  • АсКГНр - из маслостойкой резины, не распространяющей горение при одиночной прокладке.



          Область применения:



          Кабели предназначены для присоединения передвижных механизмов к электри­ческим сетям на номинальное переменное напряжение 0,38 кВ (0,22/0,38 кВ), 0,66 кВ (0,38/0,66 кВ), 1 кВ (0,6/1 кВ) частоты до 400 Гц или постоянное номинальное напря­жение 0,7 кВ, 1 кВ, 1,5 кВ.

 Эксплуатационные характеристики:

Параметр

Значение

Температура окружающей среды при эксплуатации, (оС)

- максимальная (для кабелей АсКГН-ХЛ, АсКГ-ХЛ, АсКГН)

- максимальная (для остальных марок)

- минимальная (для кабелей в исполнении «ХЛ»)

- минимальная (для остальных марок)



+ 70

+ 50

- 60

- 30

Радиус изгиба кабеля при монтаже и эксплуатации, не менее Dн-наружный диаметр кабеля, мм)

8 Dн

Длительно допустимая температура нагрева жил ка беля, (оС) АсКГ-ХЛ, АсКГН, АсКГН-ХЛ

Для остальных марок

90

75

Стойкость к солнечн ому излучению (кроме АсКГрН)

+

Стойкость к воздействию повышенной относительной влажности воздуха (до 98%) при температуре окружающей среды до 35 оС

+

Стойкость к смазочным маслам на основе минеральных масел и дизельному топливу ( кроме АсКГр, АсКГр-ХЛ, АсКГм-ХЛ)

+

Не распространяет горение при одиночной прокладке по ГОСТ IEC 60332-1-2 (кроме АсКГ-ХЛ, АсКГр-ХЛ, АсКГм-ХЛ)

+

*Срок службы кабеля (лет), не менее

5

Гарантийный срок эксплуатации (лет), не менее

1,5

*Фактический срок службы кабелей не ограничивается сроком службы, указанным выше, а определяется их техническим состоянием.

Примечание: кабели на напряжение 0,38 кВ предназначены для бытовых электро­приборов и токоприемников, работающих в легких условиях, где отсутствуют механические нагрузки.



Число жил в кабеле и номинальное сечение основных жил

Число жил

Сечение основных жил, мм2

основных

нулевой или заземления

вспомогательных

1

-

-

1,5 -500

2 и 3

-

-

0,75 -240

2 и 3

1

1 и 2

2 и 3

-

1 и 2

0,75 -240

4

-

-



5

-

-

0,75 -240

6

-

-



7

-

-



8

-

-

0,75 -4,0

10

-

-

12

-

-



14

-

-



Примечание: по требованию потребителя допускаются другие сечения основных токопроводящих жил и другое количество основных и вспомогательных жил.

 Расчетная масса кабелей ELKAFLEX АсКГ-ХЛ, АсКГН-ХЛ на напряжение 0,66 кВ

Номинальное сечение основных жил, мм2

Расчетная масса, кг/км

Одна основная жила

Две основные жилы

Три основные жилы

Четыре основные жилы

Пять основных жил

1,5

27

62

69

93

110

2,5

34

92

103

123

146

4

44

123

140

168

201

6

52

153

175

211

254

10

92

256

290

364

442

16

120

354

406

494

700

25

167

503

683

824

987

35

203

734

837

1011

1215

50

267

972

1115

1382

1667

70

347

1294

1483

1806

2217

95

465

1716

1955

2415

2927

120

570

2035

2386

2920

3596

150

729

2681

3059

3780

4724

185

844

3055

3554

4352

5438

240

1081

3955

4679

5734

6996

300

1430

-

-

-

-

400

1669

-

-

-

-

500

2234

-

-

-

-

Расчетная масса кабелей ELKAFLEX АсКГр, АсКГр-ХЛ на напряжение 0,66 кВ

Номинальное основных жил, мм2

Расчетная масса, кг/км

Одна основная жила

Две основные жилы

Три основные жилы

Четыре основные жилы

Пять основных жил

1,5

33

148

164

191

218

2,5

41

194

216

252

292

4

50

241

272

321

375

6

61

288

325

388

455

10

96

444

547

650

768

16

128

604

686

822

1083

25

187

810

1027

1228

1462

35

227

1070

1221

1465

1854

50

303

1373

1576

2009

2397

70

389

1838

2100

2529

3166

95

579

2376

2708

3413

4101

120

692

2742

3293

3988

5090

150

878

3650

4159

5320

6396

185

1044

4103

4986

6031

7260

240

1319

5424

6221

7557

9131

300

1788

-

-

-

-

400

2061

-

-

-

-

500

2745

-

-

-

-

Расчетный наружный диаметр кабелей ELKAFLEX АсКГр, АсКГр-ХЛ на напряжение 0,66 кВ

Номинальное основных жил, мм2

Расчетный наружный диаметр, мм

Одна основная жила

Две основные жилы

Три основные жилы

Четыре основные жилы

Пять основных жил

1,5

4,7

11,2

 11,7

12,5

13,4

2,5

5,3

12,8

13,4

14,4

15,6

4

5,8

14,2

14,9

16,1

17,5

6

6,4

15,5

16,3

17,7

19,2

10

8,4

19,5

21,6

23,5

25,6

16

9,4

22,5

23,8

25,9

29,9

25

11,3

25,9

29,0

31,6

34,5

35

12,5

29,9

31,6

34,5

38,9

50

14,4

33,7

35,7

40,3

44,0

70

16,6

39,3

41,6

45,6

51,2

95

20,7

45,1

47,8

53,8

59,0

120

22,0

47,7

51,8

56,9

64,5

150

25,8

56,1

59,6

67,6

74,2

185

27,6

58,9

64,6

70,9

78,0

240

31,0

67,7

71,9

79,1

87,2

300

37,2

-

-

-

-

400

39,0

-

-

-

-

500

46,8

-

-

-

-

Длительно допустимые токовые нагрузки кабелей на напряжение 0,66 и 1 кВ при температуре окружающего воздуха 25 оС

Номинальное  сечение  основных жил, мм2

Длительно-допустимая токовая нагрузка, А, не более, для кабелей с:

Одной  жилой

Двумя основными  жилами, с жилой  заземления, или нулевой или без них

Тремя  основными  жилами, с  жилой  заземления, или нулевой, одной или двумя  вспомогательными  жилами или без них

Четырьмя  основными  жилами

Пятью  основными  жилами

при длительно-допустимой температуре на токопроводящих жилах, оС

90*

75**

90

75

90

75

90

75

90

75

0,75

-

-

15

13

13

12

-

-

-

-

1,0

-

-

18

16

16

14

14

12

13

11

1,5

26

22

22

19

19

17

17

15

16

14

2,5

36

32

30

27

26

23

24

21

22

19

4

48

42

41

36

35

31

32

28

30

26

6

62

54

52

46

45

40

41

36

38

33

10

87

76

73

65

64

56

59

52

55

48

16

112

98

94

83

83

73

76

66

71

62

25

148

130

124

110

110

97

102

89

95

84

35

182

160

153

135

135

119

126

110

118

103

50

231

203

196

173

171

151

162

142

151

132

70

283

249

243

214

213

187

199

175

187

164

95

348

306

301

265

265

233

247

217

230

202

120

411

362

352

311

312

275

292

256

274

240

150

477

419

407

359

363

319

341

299

318

279

185

538

473

460

406

410

361

386

339

363

319

240

637

560

550

485

519

455

476

417

449

394

300

738

649

-

-

-

-

-

-

-

-

400

899

791

-

-

-

-

-

-

-

-

500

1056

918

-

-

-

-

-

-

-

-

*кабели марок АсКГН, АсКГН-ХЛ, АсКГ-ХЛ;

** кабели марок АсКГр, АсКГр-ХЛ, АсКГНр, АсКГм-ХЛ

Примечание: для кабелей на напряжение 0,38 кВ токовые нагрузки должны быть снижены на 5%.
