ELKAMINE КГТЭС
Оценка (средняя 0)
Область применения: Кабели силовые гибкие теплостойкие ELKAMINE КГТЭС, КГТЭОС предназначен для подключения самоходных вагонов к электрическим сетям на номинальное напряжение переменного тока 1140 В частоты 50 Гц на основных жилах и до 220 В вспомогательной...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ELKAMINE КГТЭС

Область применения:
Кабели силовые гибкие теплостойкие ELKAMINE КГТЭС, КГТЭОС предназначен для подключения самоходных вагонов к электрическим сетям на номинальное напряжение переменного тока 1140 В частоты 50 Гц на основных жилах и до 220 В вспомогательной жиле.
Кабели предназначены для эксплуатации в подземных помещениях и шахтах с повышенной влажностью воздуха, в которых возможно длительное наличие воды или частая конденсация влаги.
Кабели стойкие к воздействию смазочных масел, дизельного топлива и к воздействию солнечного излучения.

Особенность конструкции:

  • Расщепленная жила заземления по изоляции жил обеспечивают мгновенное отключение системы электроснабжения при повреждении кабеля.
  • Оболочка из износостойкого маслобензостойкого, не распространяющего горения термоэластопласта.
  • Изоляция из термостойкого алкендиенового эластомера, обладающая большей теплостойкостью и более высокими электрическими и механическими характеристиками по сравнению с резиновой изоляцией

Гарантийный срок службы кабеля 1 года. Гарантийный срок исчисляется с даты ввода кабеля в эксплуатацию, но не позднее 6 месяцев с даты изготовления.

Срок службы кабелей, в пределах которого обеспечивается наработка, должен быть не менее 1,5 лет. Фактический срок службы кабелей не ограничивается сроком службы а определяется их техническим состоянием. Срок службы исчисляется с даты ввода кабеля в эксплуатацию.

Преимущество ELKAMINE над стандартной продукцией по ТУ 16.К09.043-90:

  • Увеличенная износостойкость кабеля;
  • Уменьшение диаметра кабеля;
  • Уменьшение веса;
  • Увеличенная гибкость.

Количество и сечение жил,

шт х кв.мм

Номинальный наружный диаметр, мм

Масса кабеля, кг/км

Основных и вспомогательных

заземления

ТУ 16.К09.043-90

ELKAMINE

ТУ 16.К09.043-90

ELKAMINE

16

10

35,7

35,5

2240

1700

19

10

35,7

36,0

2320

1985

25

10

42,7

40,0

2790

2395

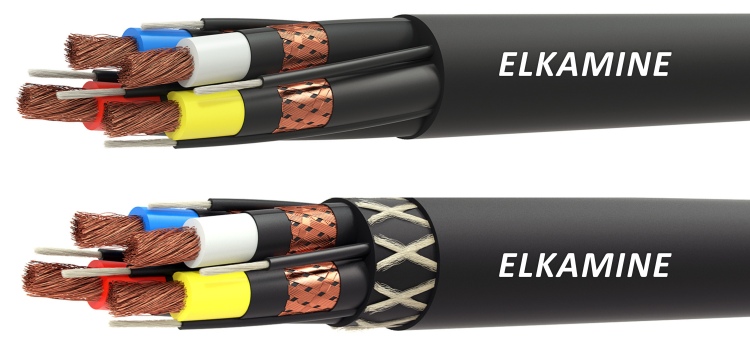

ELKAMINE КГТЭС - кабель силовой гибкий (КГ) с медными жилами (класс 5), с изоляцией из термостойкого алкендиенового эластомера, в оболочке из термоэластопласта маслобензостойкого, износостойкого (Т), с электропроводящими экранами (Э), предназначенный для подключения самоходных вагонов (С) к электрическим сетям, а так же для подключения других передвижных машин и механизмов.

ELKAMINE КГТЭОС - кабель силовой гибкий (КГ) с медными жилами (класс 5), с изоляцией из термостойкого алкендиенового эластомера, в оболочке из термоэластопласта маслобензостойкого, износостойкого (Т), с электропроводящими экранами (Э), с упрочняющей оплеткой (О) из полиэфирных нитей между внутренней и наружной оболочками (защита от скручивания), предназначенный для подключения самоходных вагонов (С) к электрическим сетям, а так же для подключения других передвижных машин и механизмов.

В зависимости от расположения жилы заземления в кабель вводятся следующие обозначения:
10/4 - жила заземления номинальным сечением 10 мм2 равномерно расщеплена и расположена поверх изоляции основных и вспомогательной жил;
1x10 - жила заземления номинальным сечением 10 мм2 расположена в междужильном пространстве.
Число основных жил в кабеле - 3,
Число вспомогательных жил - 1,
Жила заземления - 1

Условное обозначение:
Кабель традиционной конструкции:
ELKAMINE КГТЭС 3х16+х10+1х16-1140 ТУ 3545-024-40914170-2015
Кабель с расщепленной жилой заземленя:
ELKAMINE КГТЭС 3х16+10/4+1х16-1140 ТУ 3545-024-40914170-2015



Технические характеристики

ELKAMINEТУ3541-024-40914170-2015

ТУ 16.К09.043-90

Срок службы кабелей, лет  не менее

1,5

1

Гарантийный срок эксплуатации [месяц]

12

6

Максимальная рабочая температура жилы [°С]

90

75

Радиус изгиба кабелей [наружных диаметров]

2,5

Строительная длина, не менее [м]

200

210

Температура окружающей среды, верхний предел [°C]

+55

Температура окружающей среды, нижний предел [°C

-30

Электрическое сопротивление изоляции основных жил при 20°С, не менее [МОм х км]

100

50

Электрическое сопротивление электропроводящих экранов при температуре 20°C, не более [МОм/км]

1500

  •  Кабель в процессе эксплуатации может сматываться и наматываться на барабан со скоростью не более 3,7 м/с усилием натяжения не более 80 кгс (784 Н).
  • Не допускается закручивание кабеля на угол более 2л рад на длине 1 м в любую сторону.
  • Растягивающая нагрузка на кабели не должна превышать 19,6 Н (2,0 кгс) на 1 мм2 суммарного сечения всех токопроводящих жил.



·      Кабель в процессе эксплуатации может сматываться и наматываться на барабан со скоростью не более 3,7 м/с усилием натяжения не более 80 кгс (784 Н).

·      Не допускается закручивание кабеля на угол более 2л рад на длине 1 м в любую сторону.

Растягивающая нагрузка на кабели не должна превышать 19,6 Н (2,0 кгс) на 1 мм2 суммарного сечения всех токопроводящих жил.

Расчетная масса, диаметр кабеля ELKAMINE

Количество и сечение жил,

шт х кв.мм

Номинальный наружный диаметр, мм

Масса кабеля, кг/км

Основных и вспомогательных

заземления

16

10

35,5

1700

19

10

36,0

1985

25

10

40,0

2395

35

10

42,5

2970

50

10

44,5

3715



Длительно допустимая токовая нагрузка
кабеля ELKAMINE в сравнении с традиционным кабелем, А

Сечение основных жил, мм2

ELKAMINE

ТУ3541-024-40914170-2015

ТУ 16.К09.043-90

16

127

105

19

135

105

25

166

141

35

202

-

-50

249

-

Примечание: токовые нагрузки указаны для одиночно проложенного кабеля без учета намотки на барабан.

Готовые кабели должны выдерживать в течение 5 мин воздействие напряжением переменного тока номинальной частоты 50 Гц:

  • Основные жилы 3500В
  • Вспомогательные жилы 1500В







Купить ELKAMINE КГТЭС в регионе Ярославль.
