ELKAMINE КШТЭПбШнг(В)-LS
Оценка (средняя 0)
ELKAMINE  - кабели силовые шахтные, предназначенные для прокладки по горизонтальным, наклонным и вертикальным выработкам шахт, рудников, открытых карьеров, в том числе опасных по газу и пыли в электрических сетях на номинальное напряжение 1140 В и 6000...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ELKAMINE КШТЭПбШнг(В)-LS

ELKAMINE - кабели силовые шахтные, предназначенные для прокладки по горизонтальным, наклонным и вертикальным выработкам шахт, рудников, открытых карьеров, в том числе опасных по газу и пыли в электрических сетях на номинальное напряжение 1140 В и 6000 В частотой 50 Гц и 220 В на вспомогательных жилах.

Особенности конструкции кабеля

Количество токопроводящих жил в кабеле:

  • Три основные жилы равного сечения;
  • Две жилы сечением меньше или равным сечению основных жил: вспомогательная жила и жила заземления.*

Номинальные сечения жил

Примечание: допускается изготовление кабелей без вспомогательных жил.

Изоляция:

  • КШТЭБбШв, КШТЭПбШв, КШТЭБбШнг(В)-LS, КШТЭПбШнг(В)-LS - изоляция из алкендиенового эластомера.
  • КШВЭБбШв, КШВЭПбШв - изоляция из поливинилхлоридного пластиката.
  • КШВЭБбШнг(В)-LS, КШВЭПбШнг(В)-LS - изоляция из поливинилхлоридного пластиката пониженной пожароопасности.

Экран:

Экран поверх изоляции основных токопроводящих жил наложен методом обмотки, из лент синтетического электропроводящего материала, накладываемых с перекрытием не менее 5 мм, и металлический экран из медной ленты с зазором не менее ширины медной ленты. Лента медного экрана наложена в правом направлении.

Внутренняя оболочка:

  • Поверх скрученных жил или скрепляющей обмотки наложена экструзией внутренняя оболочка. Внутренняя оболочка выпрессована с одновременным заполнением промежутков между жилами.
  • КШТЭБбШв, КШТЭПбШв, КШВЭБбШв, КШВЭПбШв внутренняя оболочка из пластиката поливинилхлоридного.
  • КШТЭБбШнг(В)-LS, КШТЭПбШнг(В)-LS, KШВЭБбШнг(В)-LS, КШВЭПбШнг(В)-LS внутренняя оболочка из пластиката поливинилхлоридного пониженной пожароопасности с кислородным индексом не менее 28.
  • КШТЭБбШв, КШТЭПбШв, КШВЭБбШв, КШВЭПбШв допускается наложение двухслойной внутренней оболочки, причем внутренний слой выполняется из невулканизированной резиновой смеси, а наружный из пластиката поливинилхлоридного.

Наружная оболочка:

  • Поверх брони наложена наружная оболочка.
  • КШТЭБбШв, КШТЭПбШв, КШВЭБбШв, КШВЭПбШв - наружная оболочка выпрессована из пластиката поливинилхлоридного.
  • КШТЭБбШнг-LS, КШТЭПбШнг(В)-LS, КШВЭБбШнг(B)-LS, KШВЭПбШнг(В)-LS - наружная оболочка из пластиката поливинилхлоридного пониженной пожароопасности с кислородным индексом не менее 35.

Наружная оболочка из пластиката поливинилхлоридного кабелей на напряжение:

  • 1,14 кВ синего или голубого цвета;
  • 6 кВ - желтого или оранжевого цвета.
  • По согласованию с покупателем допускается изготовление кабеля без вспомогательных жил или с одной вспомогательной жилой.

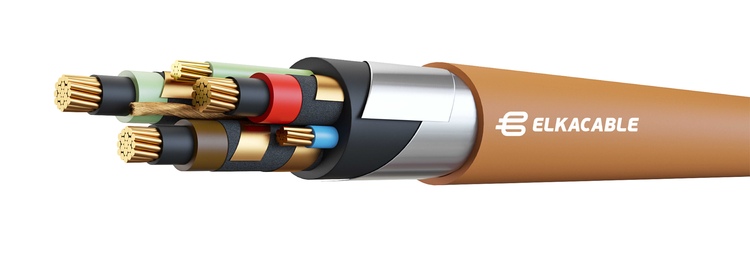

Конструкция:

1. Жила основная токопроводящая медная многопроволочная уплотненная;

2. Экран электропроводящий по основным токопроводящим жилам;

3. Изоляция из этилен-пропиленового эластомера по экрану основных жил;

4. Лента электропроводящая водоблокирующая;

5. Экран из медной ленты, наложенной с зазором;

6. Жила вспомогательная токопроводящая медная;

7. Изоляция из этилен-пропиленового эластомера по вспомогательным жилам;

8. Жила заземления медная многопроволочная, гибкая (4, 5 класса);

9. Внутренняя оболочка из полимерного материала, наложенная с обжатием для заполнения междужильного пространства;

10. Броня из двух стальных оцинкованных лент;

11. Наружная оболочка из полимерных материалов.

Условия эксплуатации:

  • Кабели предназначены для эксплуатации при температуре окружающей среды от -30 °С до +50 °С, относительной влажности воздуха до 98% при температуре до 35 °С, в том числе для прокладки на открытом воздухе.
  • Кабели могут быть проложены без предварительного подогрева при температуре не ниже -15 °С.
  • Максимальное напряжение электрических сетей, для которых предназначены кабели:



скрин

  • Минимальный радиус изгиба при прокладке должен быть не менее 7,5 Dн.
  • Кабели после прокладки должны выдержать испытание постоянным напряжением, приложенным между основной жилой и жилой заземления в течение 5 минут.

Длительно допустимая температура нагрева жил кабелей при эксплуатации:

скрин

Марки шахтных кабелей

КШТЭБбШв

    Кабель силовой шахтный, с медными жилами, с изоляцией из этилен-пропиленового эластомера, с внутренней и наружной оболочкой из пластиката поливинилхлоридного, с экраном из медной ленты поверх изоляции каждой жилы, бронированный стальными оцинкованными лентами.

    Для прокладки по горизонтальным и наклонным выработкам шахт, а также для прокладки в земле.

КШТЭБбШнг(В)-LS

    Кабель силовой шахтный, с медными жилами, с изоляцией из этилен-пропиленового эластомера с внутренней и наружной оболочкой из пластиката поливинилхлоридного пониженной пожароопасности, с экраном из медной ленты поверх изоляции каждой жилы, бронированный стальными оцинкованными лентами.

    Для прокладки по горизонтальным и наклонным выработкам шахт в пожаро- и взрывоопасных зонах.

КШВЭБбШв

    Кабель силовой шахтный, с медными жилами, с изоляцией, внутренней и наружной оболочкой из пластиката поливинилхлоридного, с экраном из медной ленты поверх изоляции каждой жилы, бронированный стальными оцинкованными лентами.

    Для прокладки по горизонтальным и наклонным выработкам шахт, а также для прокладки в земле.

КШВЭБбШнг(В)-LS

    Кабель силовой шахтный, с медными жилами, изоляцией из этилен-пропиленового эластомера, с внутренней и наружной оболочкой из пластиката поливинилхлоридного, с экраном из медной ленты поверх изоляции каждой жилы, бронированный стальными оцинкованными проволоками.

    Для прокладки в вертикальных выработках шахт.

КШТЭПбШв

    Кабель силовой шахтный, с медными жилами, изоляцией из этилен-пропиленового эластомера, с внутренней и наружной оболочкой из пластиката поливинилхлоридного, с экраном из медной ленты поверх изоляции каждой жилы, бронированный стальными оцинкованными проволоками.

    Для прокладки в вертикальных выработках шахт.

КШТЭПбШнг(В)-LS

    Кабель силовой шахтный, с медными жилами, изоляцией из этилен-пропиленового эластомера, с внутренней и наружной оболочкой из пластиката поливинилхлоридного пониженной пожароопасности, с экраном из медной ленты поверх изоляции каждой жилы, бронированный стальными оцинкованными проволоками.

    Для прокладки в вертикальных выработках шахт.

КШВЭПбШв

    Кабель силовой шахтный, с медными жилами, с изоляцией, внутренней и наружной оболочкой из пластиката поливинилхлоридного, с экраном из медной ленты поверх изоляции каждой жилы, бронированный стальными оцинкованными проволоками.

    Для прокладки в вертикальных выработках шахт.

КШВЭПбШнг(В)-LS

    Кабель силовой шахтный, с медными жилами, с изоляцией, внутренней и наружной оболочкой из пластиката поливинилхлоридного пониженной пожароопасности, с экраном из медной ленты поверх изоляции каждой жилы, бронированный стальными оцинкованными проволоками.

    Для прокладки в вертикальных выработках шахт в пожаро- и взрывоопасных зонах.

Электрические параметры:

  • Электрическое сопротивление изоляции основных жил, пересчитанное на 1 км длины и температуру  20 °С, должно быть:

             Для кабелей с изоляцией из этилен-пропиленового эластомера:

                      не менее 50 МОм для кабелей на напряжение 1,14 кВ;

                      не менее 100 МОм для кабелей на напряжение 6 кВ.

             Для кабелей с изоляцией из поливинилхлоридного пластиката:

                      не менее 12 МОм для кабелей на напряжение 1,14 кВ;

                      не менее 50 МОм для кабелей на напряжение 6 кВ.

             Для вспомогательной жилы - не менее 10 МОм.

  • Кабели должны выдержать в течение 5 мин испытание переменным напряжением частотой 50 Гц:

              4 кВ - для кабелей на напряжение 1,14 кВ;

              15 кВ - для кабелей на напряжение 6 кВ с изоляцией из этилен-пропиленового эластомера;

              12 кВ - для кабелей на напряжение 6 кВ с изоляцией из поливинилхлоридных пластикатов;

               2 кВ - для вспомогательной жилы.

 Наружный диаметр и масса кабелей с круглыми токопроводящими жилами

скрин



скрин

Допустимые токовые нагрузки КШТЭБбШв, КШТЭБбШнг(В)-LS, КШТЭПбШв, КШТЭПбШнг(В)-LS

скрин



Допустимые токовые нагрузки КШВЭБбШв, КШВЭБбШнг(В)-LS, КШВЭПбШв, КШВЭПбШнг(В)-LS

скрин



Допустимые токовые нагрузки КШВЭБбШв, КШВЭБбШнг(В)-LS, КШВЭПбШв, КШВЭПбШнг(В)-LS

скрин
