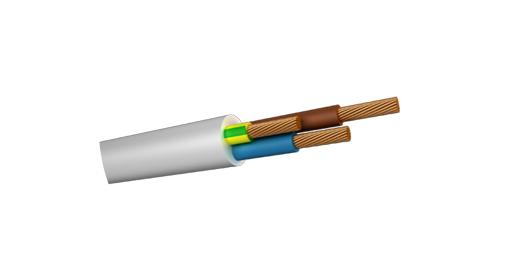

Промышленные кабели

Используются внутри или вне помещений в качестве кабелей управления и питания на промышленных предприятиях, а также в жилых помещениях.

Подходит для подземной прокладки.

ПРОВОДНИК: электролитический, многожильный, медный провод класса 5 (IEC 60228, DIN VDE 0295, BS 6360, HD 383)
ИЗОЛЯЦИЯ: Резиновая смесь HEPR G7
ВНУТРЕННЯЯ ОБОЛОЧКА: разделительная пленка или ПВХ-пластик.
ВНЕШНЯЯ ОБОЛОЧКА: огнестойкий ПВХ-пластик.

СВЯЗАННЫЕ СТАНДАРТЫ: CEI 20-13 CEI 20-22 II IEC 60502-1 IEC 60332-1-2
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 0,6 / 1 кВ
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 4кВ
РАБОЧАЯ ТЕМПЕРАТУРА: -30 ° C / + 90 ° C
МИН. РАДИУС ИЗГИБА (Ø кабеля): 8

Cross-section (mm2)	Min.-Max. overall diameter (mm)	Copper weight (kg/km)	Approx. cable weight (kg/km)
FG7R
1×1,5	6	13.4	55
1×2,5	6.2	22,3	65
1×4	6.8	35.7	85
1×6	7.3	53.6	105
1×10	8.6	89	160
1×16	9.7	143.6	220
1×25	11.6	223	320
1×35	12.8	312	415
1×50	14.8	447	575
1×70	17	625	810
1×95	18.5	849	995
1×120	20.6	1072	1260
1×150	23.1	1341	1590
1×185	25.9	1646	1990
1×240	28.5	2136	2450
1×300	31.5	2670	3190
1×400	36,6	3560	4230
1×500	40.5	4450	5360
1×630	44	5607	6600
2×1,5	11.5	26.8	205
2×2,5	12.4	44,7	240
2×4	13.6	71.5	310
2×6	14.6	107.2	370
2×10	17.3	178	540
2×16	19.4	286	720
2×25	23.1	447	1050
2×35	25.6	625	1325
2×50	29.8	894	1850
3×1,5	10.2	40.4	140
3×2,5	11.2	67	180
3×4	12.5	106,8	280
3×6	13.8	160	315
3×10	16.2	268	470
3×16	18.7	429	660
3×25	24.8	670	1270
3×35	27.1	938	1650
3×50	32.2	1341	2350
3×70	36,6	1869	3170
3×95	40.1	2548	3890
3×120	45.0	3218	4960
3×150	50.1	4023	6210
FG7OR
3×35+1G25	29.3	1162	1940
3×50+1G25	33.5	1564	2560
3×70+1G35	38.3	2190	3520
3×95+1G50	42.7	2994	4470
3×120+1G70	48.1	3830	5730
3×150+1G70	50.0	4628	6250
4×1,5	11,0	53,4	170
4×2,5	12,1	89	220
4×4	13,5	143	290
4×6	14.7	215	370
4×10	17.9	357	580
4×16	20.6	569	830
4×25	26.8	890	1560
4×70	40.8	2492	4050
5×1,5	11.9	67	200
5×2,5	13.1	111	260
5×4	14.7	178,8	355
5×6	16.1	268	460
5×10	19.6	445	720
5×16	22.6	712	1030
5×25	29.6	1112	1880
5×35	33.6	1557	2550
5×50	39.5	2225	3500
5×70	46.9	3115	5020
7×1,5	12,7	93,8	245
10×1,5	15,6	134,1	330
12×1,5	16,1	160,9	375
16×1,5	17,7	214,5	475
19×1,5	18,7	254,8	535
24×1,5	21,5	321,8	660
7×2,5	14,0	93,8	325
10×2,5	17,4	216	445
12×2,5	18,1	259,2	510
16×2,5	19,8	345,6	650
19×2,5	20,8	410,4	740
24×2,5	24,2	518.4	920
