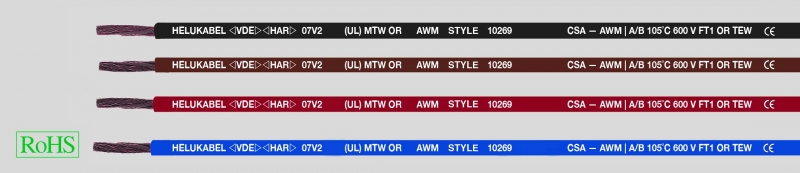

FIVENORM, HAR-UL-CSA-AWM-MTW, PVC-провода, UL-станд. 1015/UL-станд. 1063, 600В, 105°C
Производитель — HELUKABEL
Оценка (средняя 5)
Технические характеристики Одножильные PVC-провода в соответствии с DIN VDE 0285-525-2-31/DIN EN 50525-2-31, станд. UL 1063, станд. UL 10269 (дополняет станд. 1015) и CSA-TEW или CSA-AWM I/A/B Температурный диапазон  H05 V2-K/H07 V2-K подвижно от +5°C до +90°C стационарно...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — FIVENORM, HAR-UL-CSA-AWM-MTW, PVC-провода, UL-станд. 1015/UL-станд. 1063, 600В, 105°C
Технические характеристики
  • Одножильные PVC-провода в соответствии с DIN VDE 0285-525-2-31/DIN EN 50525-2-31, станд. UL 1063, станд. UL 10269 (дополняет станд. 1015) и CSA-TEW или CSA-AWM I/A/B
  • Температурный диапазон
    H05 V2-K/H07 V2-K
    подвижно от +5°C до +90°C
    стационарно от -40°C до +90°C
    UL / AWM от -40°C до +105°C
    UL (MTW) от -40°C до +90°C
    CSA (TEW) от -40°C до +105°C
  • Номинальное напряжение
    до 1 мм²: H05 V2-K: U0/U 300/500 В
    от 1,5 мм²: H07 V2-K: U0/U 450/750 В
    UL (AWM) U 1000 В (АС)
    UL (MTW) U 600 В (DС)
    CSA (TEW) U 600 В
    Испытательное напряжение
    H05 V2-K/H07 V2-K 2000 В
  • Испытательные напряжения (испытание искровым разрядом)
    AWG 20: 5 кВ
    >AWG 20: 6 кВ
  • Сопротивление изоляции
    мин. 20 МОм x км
  • Минимальный радиус изгиба
    стационарно для Ø провода:
    ≤ 8 мм: 4xØ провода
    > 8-12 мм: 5xØ провода
    > 12 мм: 6xØ провода
Строение
  • Жилы из тонких медных проволок
    в соответствии с DIN VDE 0295 кл. 5,
    BS 6360 кл. 5, IEC 60228 кл. 5, согласно стандарту UL-758
  • PVC-изоляция жилы, TI3 в соответствии с DIN VDE 0207-363-3/ DIN EN 50363-3 и станд. UL 1581, класс 43, CSA-C 22.2 №  210 табл.12 класс H
  • Цветовая маркировка жил в соответствии с DIN VDE 0293
Свойства
  • Используемые при изготовлении материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Испытания
  • PVC самозатухающий и не распространяющий горение в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1 (DIN VDE 0472, раздел 804,
    тип испытания B), UL VW-1, CSA FT1
Указания
  • С медным лужёным проводником -
    по запросу
  • Сечение до1 мм² соответствуют H05 V2-K
    сечение от 1,5 мм² до 35 мм² соответствуют H07 V2-K
    DIN VDE 0285-525-2-31 содержить только сечения менее 35 мм². Поэтому для больших сечений H07 V-К, но с термостойкой PVC-оболочкой TI3.
  • Тип конструкции H05 V:
    Одобрена одноцветная маркировка: чёрный, белый, синий, серый, коричневый, красный, оранжевый, бирюзовый, фиолетовый и розовый.
    Двухцветная маркировка в любой комбинации вышеупомянутых цветов.
  • Тип конструкции H07 V:
    Одобрена маркировка: чёрный, белый, синий, серый, коричневый, красный, оранжевый, бирюзовый, фиолетовый и розовый.
    Другие маркировки поставляются как ).
Применение
Одобренный в соответствии с пятью стандартами монтажный провод был разработан для машиностроения и экспортного промышленного оборудования. Экономичное складирование и упрощение спецификации благодаря нормам HAR, UL-AWM, UL-MTW, CSA-AWM, CSA-Equipment-wire.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
