Гибкий кабель для комбайнов 0.6/1 кВ (свободное волочение) RHEYFIRM NSSHCGEOEU-Z
Производитель —
Оценка (средняя 5)
Область применения
Для подключения передвижных механизмов в условиях высоких механических нагрузок, например, для угольных комбайнов. Особенно подходит для работы в условиях критических изгибающих нагрузок, растягивающих нагрузок...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Гибкий кабель для комбайнов 0.6/1 кВ (свободное волочение) RHEYFIRM NSSHCGEOEU-Z
Область применения
Для подключения передвижных механизмов в условиях высоких механических нагрузок, например, для угольных комбайнов. Особенно подходит для работы в условиях критических изгибающих нагрузок, растягивающих нагрузок и раздавливающих нагрузок. Броня, устойчивая к кручению и растяжению, в сочетании с высокой гибкостью кабеля, также позволяют пропускать кабель через направляющие ролики или использовать в качестве барабанного кабеля для погрузочно-доставочных машин. Кабель поставляется с 2, 3 и 6 жилами управления
Обозначения
|
Маркировка |
|
Описание |
|
|
N |
В соотв. со стандартом DIN VDE |
||
|
SSH |
Кабель с резиновой изоляцией крайне высокой износостойкости |
||
|
CGE |
Неметаллический экран поверх жил и изоляции |
||
|
OE |
Устойчивый к маслам |
||
|
U |
Не распространяющий горение |
||
|
KON |
Концентрический защитный проводник между внутренней и внешней оболочкой |
||
|
ST |
Удлиняемые жилы управления |
||
|
UEL |
Жила контроля |
||
|
-Z |
Концентрическая плетеная броня из стальных и медных проволок для компенсации растягивающих нагрузок |
||

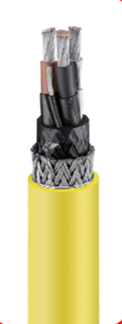

Конструкция
Токоведущие жилы:
Проводник: исключительно гибкий медный луженый проводник
Изоляция:
- термостойкая высокоэластичная изоляция с крайне высоким удлинением на разрыв
- полупроводящий экран жил
Жилы управления:
Проводник: проводник специальной конструкции, устойчивый к сжатию и растяжению
Изоляция: термостойкая высокоэластичная изоляция с крайне высоким удлинением на разрыв
Жила контроля:
Проводник: проводник специальной конструкции, устойчивый к сжатию и растяжению, покрытие из полупроводящей резиновой смеси
Двухслойная внутренняя оболочка:
- полупроводящий слой
- синтетическая резиновая смесь
Броня:
Концентрическая плетеная броня из стальных и медных проволок
Внешняя оболочка:
Резиновая смесь крайне высокой износостойкости на основе полихлоропрена для применения в условиях подземной разработки
Напряжение: 0.6/1 кВ
Макс. допустимое напряжение Ubmax сети пер. тока: 1.2 кВ / пост. тока: 1.8 кВ
|
Сечение |
|
Макс. сопротивление при T=20 °C* |
Внешний-Ø* |
Масса* |
|
Прочность оплетки на разрыв* |
||||
|
|
мин. |
|
|
макс. |
||||||
|
[мм²] |
|
[Ω/км] |
|
[мм] |
|
|
[мм] |
[кг/км] |
|
[Н] |
|
3x6/6KON+2xST+1xUEL |
3.39 |
26 |
30 |
1100 |
30 |
|||||
|
3x25/16KON+2xST+1xUEL |
0.795 |
39 |
43 |
1965 |
55 |
|||||
|
3x35/16KON+3x (ST+UEL) |
0.565 |
44 |
47 |
3800 |
55 |
|||||
|
3x50/25KON+3x (ST+UEL) |
0.393 |
48 |
51 |
3600 |
80 |
|||||
|
3x70/35KON+3x (ST+UEL) |
0.277 |
54 |
57 |
6000 |
80 |
|||||
|
3x95/50KON+3x (2xST+UEL) |
0.210 |
56 |
60 |
5900 |
80 |
|||||
|
3x120/70KON+3x (ST+UEL) |
0.164 |
66 |
70 |
9300 |
95 |
|||||
|
3x150/70KON+3x (ST+UEL) |
0.132 |
73 |
77 |
11000 |
95 |
|||||
* Ориентировочные значения
Исполнения с другим сечением/номинальным напряжением по запросу
Электрические характеристики
Длительно допустимый ток [A] при температуре 28 °C:
|
Сечение[мм²] |
В опасных зонах, при наличии рудничного газа [A] |
В прочих опасных зонах [A] |
|
25 |
122 |
134 |
|
35 |
151 |
165 |
|
50 |
188 |
206 |
|
70 |
233 |
255 |
|
95 |
280 |
307 |
|
120 |
328 |
359 |
Ток короткого замыкания (80 – 250 °C / Ithr = 149 A/мм²) в кА
|
Сечение[мм²] |
Для 1 с (tkr) |
Для 0.5 с (tkr) |
|
25 |
3.7 |
5.3 |
|
35 |
5.2 |
7.4 |
|
50 |
7.5 |
10.5 |
|
70 |
10.4 |
14.8 |
|
95 |
14.2 |
20.0 |
|
120 |
17.9 |
25.3 |
Радиус изгиба
Минимальный допустимый радиус изгиба:
- при статической установке: 2 x внешних-∅
- при изгибе: 3 x внешних-∅
- в направляющих роликах и на барабанах: 4.5 x внешних-∅
Термические свойства
Допустимая температура на поверхности кабеля:
- при статической установке: -40 °C / +80 °C
- при изгибе: -25 °C / +80 °C
Максимально допустимая температура проводника: 90 °C
Максимально допустимая температура проводника при КЗ: 200 °C
Маркировка
Пример:
RHRYFIRM NSSHCGEOEU-Z 3x50/25KON+3x (ST+UEL) 0.6/1 kV I NEXANS I <VDE>
