Кабели на напряжение до 1 кВ

Область применения

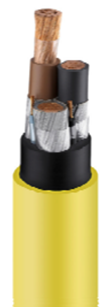

Кабель RHEYFIRM® NSSHOEU был разработан с учетом особых требований открытой горной выработки и подземной разработки. Эти гибкие кабели используются в условиях с крайне высокими механическими нагрузками, в сухих условиях и в сырости, на открытом воздухе, в зонах со взрывоопасной атмосферой. Трехжильные экранированные кабели используются для электропитания погрузчиков, самоходных вагонов, двигателей и прочего передвижного оборудования в промышленности и при строительстве.

Конструкция: три экранированных токоведущих жилы с жилами управления или без них.

Обозначения

Конструкция

Проводники (токоведущие жилы и жилы управления):

Гибкий проводник из луженой меди, класс гибкости 5

Изоляция (токоведущие жилы и жилы управления):

Высокоэластичная изоляция, изготовлена из диэлектрической, термостойкой, озоностойкой смеси на основе этиленпропиленовой резины

Экран:

Защитный проводник (экран) из луженых медных проволок симметрично распределен поверх токоведущих жил (../3E)

Внутренняя оболочка:

Экструдированная оболочка из синтетической резиновой смеси, заполняющая пустоты

Внешняя оболочка:

Резиновая смесь повышенной износостойкости на основе полихлоропрена, маслостойкая, огнестойкая, устойчивая к порезам и истиранию

Напряжение: 0.6/1 кВ

Макс. допустимое напряжение Ubmax сети пер. тока: 1.2 кВ / пост. тока: 1.8 кВ

* Ориентировочные значения

Исполнения с другим сечением/номинальным напряжением по запросу

Электрические характеристики

Длительно допустимый ток [A] при температуре 28 °C:

Ток короткого замыкания (80 – 200 °C / Ithr = 128 A/мм²) в кА

Радиус изгиба

Минимальный допустимый радиус изгиба

• стационарная прокладка: 4 x наружных-∅
• свободное перемещение: 5 x внешних-∅

Термические свойства

Допустимая температура на поверхности кабеля

• при статической установке: -50 °C / +80 °C
• при изгибе: -35 °C / +80 °C

Максимально допустимая температура проводника: 90 °C

Максимально допустимая температура проводника при КЗ: 200 °C

Маркировка

Пример:

RHEYFIRM NSSHOEU-O 3x50+3x25/3E 0.6/1 kV I NEXANS I <VDE> год

или

RHEYFIRM NSSHOEU-O 3x50+3x25/3E+3x2.5ST 0.6/1 kV I NEXANS I <VDE> год
