Гибкие кабели управления и передачи данных

Область применения

Вдоль конвейера, бортовые кабели передачи данных, на укладчиках и транспортерах, свободные условия прокладки и др.

Обозначения

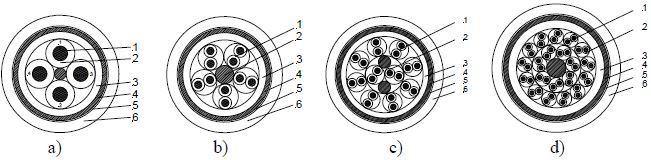

Конструкция

1. Токопроводящая жила: медный проводник

2. Изоляция: модифицированный полипропилен

• RHEYFIRM-MSR 9YCOEU 2x2x1: a)
• RHEYFIRM-MSR 9YCOEU 5x2x1: b)
• RHEYFIRM-MSR 9YCOEU 10x2x1: c)
• RHEYFIRM-MSR 9YCOEU 20x2x1: d)

3. Внутренняя оболочка: PE 2YI-1 в соответствии с VDE 0207

4. Экранирование: оплетка из медной луженой проволоки, охватывающая > 90%

5. Разделитель

6. Внешняя оболочка: полиуретановая, не содержащая галогенов. Цвет: оранжевый.

Номинальное напряжение: 300/300 В

Испытательное напряжение переменного тока: 1500 В

* Ориентировочные значения

Другие исполнения по запросу

Электрические характеристики

Сопротивление токопроводящей жилы при 20 °C: ≤ 19.5 Ω/км

Изоляционное сопротивление: ≥ 1 GΩ/км

Рабочая емкость (при 800 Гц): ≤ 65 нФ/км

Испытательное напряжение жила/жила и жила/экран: 2 кВ. 50 Гц. 5 мин.

Радиус изгиба

Минимальный допустимый радиус изгиба:

• однократный: 8 x внешних-∅
• многократный: 15 x внешних-∅

Термические свойства

Допустимая температура на поверхности кабеля: -20 °C/+70 °C

Устойчивость к атмосферному воздействию

Отличная озоноустойчивость, устойчивость к ультрафиолетовому излучению и другим излучениям.

Маркировка

Пример:

RHEYFIRM MSR 9YCOEU 10x2x1 300/300 В I NEXANS I год
