Гибкий оптоволоконный кабель повышенной износостойкости
Производитель —
Оценка (средняя 5)
Область применения гибкого кабеля
Гибкий оптический кабель с резиновой изоляцией RHEYCORD®-OFE MZ для передачи данных был разработан на основании специальных требований к подвижным механизмам и конвейерам, эксплуатирующимся на отрытых...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Гибкий оптоволоконный кабель повышенной износостойкости
Область применения гибкого кабеля
Гибкий оптический кабель с резиновой изоляцией RHEYCORD®-OFE MZ для передачи данных был разработан на основании специальных требований к подвижным механизмам и конвейерам, эксплуатирующимся на отрытых горных выработках. Кабель может эксплуатироваться в условиях тяжелых механических нагрузок.
Обозначения гибкого кабеля
|
Маркировка кабеля |
Описание кабеля |
|
OFE |
Оптоволоконный элемент |
|
MZ |
Внутренняя кодировка Nexans |
|
G50/125 |
Многомодовое оптическое волокно, жила — ∅ 50 µм |
|
G62.5/125 |
Многомодовое оптическое волокно, жила — ∅ 62.5 µм |
|
E9/125 |
Одномодовое оптическое волокно, модовое поле — ∅ 9 µм |

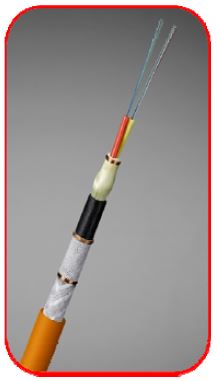

Конструкция гибкого кабеля
Две скрученных трубки с гидрофобным заполнителем.
Цветовая маркировка гибкого кабеля:
- G62.5/125 — синий
- …G50/125 — зеленый
- …E9/125) — желтый
- вторая трубка — красный
Оплетка гибкого кабеля из синтетических высокотехнологичных нитей, 100%-е покрытие.
Термопластичная оболочка кабеля, устойчивая к усилиям сжатия и разрыва.
Оплетка из негигроскопичных синтетических нитей с высокой разрывной прочностью.
Внешняя оболочка кабеля:
Резиновая смесь повышенной износостойкости на основе полихлоропрена, устойчивая к порезам и истиранию, устойчивая к воздействию масел, не распространяющая горение. Цвет: оранжевый.
Характеристики кабелей
|
Тип волокна провода |
Внешний диаметр кабеля |
Масса кабеля* |
Допустимая разрывная нагрузка кабеля* |
|
|
мин. |
макс. |
|||
|
[мм] |
[мм] |
[кг/км] |
[Н] |
|
|
12E9/125 |
10 |
11 |
110 |
2000 |
|
12G50/125 |
||||
|
12G62.5/125 |
||||
|
24E9/125 |
||||
|
24G50/125 |
||||
|
24G62.5/125 |
||||
Другое количество оптических волокон кабеля по запросу
Температура эксплуатации кабеля
Допустимая температура окружающей среды:
- при транспортировке и хранении кабеля: от -50 до +80 °C
- в закрепленном и свободном рабочем состоянии кабеля: от -40 до +80 °C
Механические характеристики гибкого кабеля
Максимально допустимая нагрузка на кабель в рабочем состоянии: 2000 Н
Допустимый радиус изгиба кабеля
- в закрепленном состоянии: > 50 мм
- при свободном волочении: ≥ 100 мм
- на направляющих роликах: ≥ 200 мм
Максимально допустимое напряжение при кручении: ± 120 °/м
Допустимое усилие сжатия: около 300 Н/см
Максимальная глубина эксплуатации кабеля в воде: 10 м
Рекомендации к укладке кабеля:
При проектировании и креплении кабеля должен выдерживаться вышеуказанный допустимый радиус изгиба.
Необходимо избегать верхнего схода кабеля с барабана или катушки. В целях уменьшения динамической нагрузки на кабель рекомендуется использовать электродвигатель в ходе размотки и намотки кабеля на барабан или катушки.
Маркировка гибкого кабеля
Пример:
RHEYCORD-OFE MZ 2x6E9/125 I NEXANS I год
Геометрические характеристики оптоволокна кабеля
|
|
…G50/125 |
…G62.5/125 |
…E9/125 |
|
Диаметр сечения жилы кабеля / допуск [µм]: |
50 ± 3.0 |
62.5 ± 3.0 |
- |
|
Модовое поле-∅ [µм]: |
- |
- |
9.2 ± 0.5 |
|
Не округлость [%]: |
< 6 |
< 6 |
< 6 |
|
Оболочка-∅ [µм]: |
125 ± 2 |
125 ± 2 |
125 ± 1 |
|
∅ над первичным покрытием [µм]: |
250 ± 15 |
250 ± 15 |
245 ± 10 |
Оптические характеристики оптоволокна гибкого кабеля
|
|
…G50/125 |
…G62.5/125 |
…E9/125 |
|
Затухание [дБ/км]: |
≤ 3.4 |
≤ 4.0 |
- |
|
- при 850 нм: |
|||
|
- при 1300 нм: |
≤ 1.5 |
≤ 1.6 |
- |
|
- при 1385 нм: |
- |
- |
≤ 0.5 |
|
- при 1550 нм: |
- |
- |
≤ 0.4 |
|
Полоса пропускания |
> 600 > 1200 |
> 220 > 600 |
- - |
|
[МГц*км]: - при 850 нм: - при 1300 нм: |
|||
|
Числовая апертура: |
0.20 ± 0.02 |
0.27 ± 0.02 |
- |
|
Хроматическая дисперсия [пс/нм*км] |
- |
- |
1285-1330 нм: ≤ 3.5 1550 нм: ≤ 18 |
Механические характеристики оптоволокна гибкого кабеля
|
|
…G50/125 |
…G62.5/125 |
…E9/125 |
|
Допустимая нагрузка [1000 футов на квадратный дюйм]: |
100 |
||
|
Сила отделения внешней оболочки [Н]: |
2.5 |
||
Цветовая гамма гибкого кабеля
|
|
…G50/125 |
…G62.5/125 |
…E9/125 |
|
6 волокон |
Красная, зеленая, желтая, голубая, натуральная, лиловая |
||
|
12 волокон |
Красная, зеленая, желтая, голубая, натуральная, лиловая, оранжевая, черная, серая, коричневая, розовая, бирюзовая |
||
|
24 волокон |
Голубая, оранжевая, зеленая, коричневая, серая, белая, красная, черная, желтая, лиловая, розовая, бирюзовая Первые шесть цветов с одной окружностью каждые 70 мм Первые шесть цветов с двумя окружностями каждые 70 мм |
||
