Крановые кабели

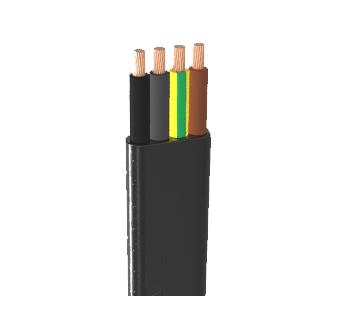

Эти силовые и управляющие плоские кабели могут использоваться в системах фестонов на
подъемно-транспортном оборудовании. как мостовые краны. Они используются в качестве
кабелей управления в лифтах, лифтах и ​​конвейерных системах. Длина подвеса кабеля может достигать
до 35 м, а его скорость вытягивания может достигать 1,6 м / с (перекрытие кабелей при установке не рекомендуется).

ПРОВОДНИК: Электролитический, многопроволочный, простой отожженный медный провод класса 5 согласно IEC 60228
ИЗОЛЯЦИЯ: Гибкий ПВХ Компаунд (тип TI2)
ИДЕНТИФИКАЦИЯ СЕРДЕЧНИКОВ: До 5 жил: окрашены в соответствии с DIN VDE 0293-308; От 6 жил: белые жилы с белыми цифрами
НАРУЖНАЯ ОБОЛОЧКА: Гибкий ПВХ пластикат (тип TM2)
Черный цвет

КОНСТРУКЦИЯ: TS / DIN EN 50214 - HD 359 S2 - IEC 227, часть 6 - VDE 0281, часть 404
ОГНЕСТОЙКИЙ: IEC 60332-1
МАСЛОУСТОЙЧИВЫЙ: HD / EN / IEC 60811-2-1, DIN VDE 0473-811-2-1

НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: H07VVH6-F: 450/750 В, H05VVH6-F: 300/500 В
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА: H07VVH6-F: 2500 В, H05VVH6-F: 2000 В

MİN BENDİNG RADİUS: Свободное движение: 5 x D, отклонение шкивами: 10 x D, гирлянда, как у портальных кранов: 10 x D
ТЕКУЩАЯ СПОСОБНОСТЬ: В соответствии с DIN VDE 0298-4
РАБОЧАЯ ТЕМПЕРАТУРА :
ФИКСИРОВАННАЯ УСТАНОВКА: от -40 ° C до + 60 ° C
МОБИЛЬНАЯ ЭКСПЛУАТАЦИЯ: от -25 ° C до + 60 ° C

МАКСИМУМ. НАГРУЗКА НА ПРОВОДНИК: 15 Н / мм²
МАКСИМУМ. ПОДВЕСНАЯ ВЫСОТА: 35 метров
СКОРОСТЬ ПЕРЕДАЧИ В СИСТЕМАХ FESTOON: до 120 м / мин.

Поперечное сечение (мм2)	Общий диаметр Мин. - Макс. (мм)	Приблизительный вес (кг / км)
4 х 0,75	4,6 х 11,6 / ± 5%	110
8 х 0,75	4,6 х 23,1 / ± 5%	214
12 х 0,75	4,6 х 35,1 / ± 5%	318
18 х 0,75	4,6 х 50,1 / ± 5%	452
24 х 0,75	4,6 х 65,1 / ± 5%	550
4 х 1	4,9 х 12,4 / ± 5%	120
8 х 1	4,9 х 25,6 / ± 5%	250
12 х 1	4,9 х 36,1 / ± 5%	370
18 х 1	4,9 х 36,1 / ± 5%	548
24 х 1	4,9 х 71,2 / ± 5%	731
4 х 1,5	5,2 х 14,9 / ± 5%	159
5 х 1,5	5,2 х 17,7 / ± 5%	181
7 х 1,5	5,2 х 27,2 / ± 5%	305
8 х 1,5	5,2 х 27,5 / ± 5%	291
10 х 1,5	5,2 х 34,2 / ± 5%	368
12 х 1,5	5,2 х 39,8 / ± 5%	432
14 х 1,5	5,2 х 50,7 / ± 5%	560
16 х 1,5	5,2 х 53,0 / ± 5%	575
18 х 1,5	5,2 х 61,0 / ± 5%	686
24 х 1,5	5,2 х 77,6 / ± 5%	811
4 х 2,5	5,6 х 17,2 / ± 5%	208
5 х 2,5	5,6 х 20,6 / ± 5%	252
7 х 2,5	5,6 х 30,4 / ± 5%	366
8 х 2,5	5,6 х 32,3 / ± 5%	398
12 х 2,5	5,6 х 47,4 / ± 5%	589
18 х 2,5	5,6 х 72,9 / ± 5%	910
24 х 2,5	5,6 х 96,6 / ± 5%	1282
4 х 4	6,8 х 19,2 / ± 5%	291
5 х 4	6,8 х 24,6 / ± 5%	381
7 х 4	6,8 х 32,9 / ± 5%	538
4 х 6	7,0 х 21,2 / ± 5%	378
5 х 6	7,0 х 25,6 / ± 5%	464
7 х 6	7,0 х 37,4 / ± 5%	665
4 х 10	9,2 х 28,0 / ± 5%	643
5 х 10	9,2 х 37,6 / ± 5%	850
4 х 16	10,2 х 31,2 / ± 5%	888
5 х 16	10,2 х 48,6 / ± 5%	1256
4 х 25	12,4 х 40,8 / ± 5%	1384
4 х 35	13,4 х 45,3 / ± 5%	1801 г.
4 х 50	17,0 х 56,2 / ± 5%	2683
4 х 70	18,7 х 64,5 / ± 5%	3708
4 х 95	21,0 х 77,4 / ± 5%	4805
