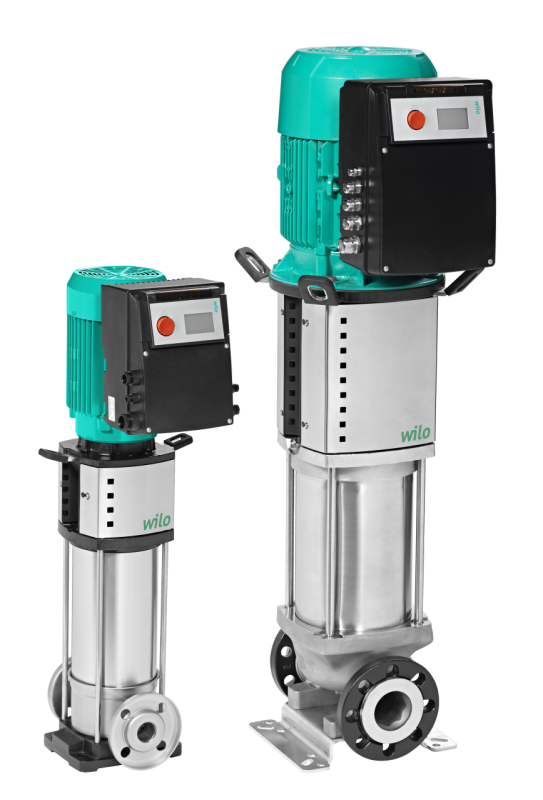

Helix VE 3608-1/16/E/KS
Производитель — Wilo
Оценка (средняя 5)
Технический паспорт Схема подключения Мощность Температура перекачиваемой жидкости T -20...+120 В°C Температура окружающей среды, макс. T 50 В°C Максимальное рабочее давление p max 25 бар Минимальный индекс эффективности (MEI) ...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Helix VE 3608-1/16/E/KS

Технический паспорт

Схема подключения

Мощность
Температура перекачиваемой жидкости T-20...+120 В°C
Температура окружающей среды, макс. T50 В°C
Максимальное рабочее давление pmax25 бар
Минимальный индекс эффективности (MEI)
Минимальный индекс эффективности (MEI)≥ 0.70
Мотор
Класс изоляцииF
Степень защитыIP 55
Подключение к сети3~380/400/460 В, 50/60 Гц
Номинальная мощность электродвигателя P222 кВт
Потребляемая мощность P124.9 кВт
Номинальный ток 3~400 В, 50 Гц IN39.9 A
Nominal current 3~380 V, 60 Hz I42 A
Nominal current 3~460 V, 60 Hz I34.7 A
КПД электродвигателя ηm 50% 86,8 %
КПД электродвигателя ηm 75% 89,7 %
КПД электродвигателя ηm 100% 91,0 %
Подключения
Номинальный внутренний диаметр фланца (с напорной стороны)DN 65
Номинальный внутренний диаметр фланца (на стороне всасывания)DN 65
Уровень номинального давления (с напорной стороны) PNPN 25
Уровень номинального давления (на стороне всасывания) PNPN 25
Материалы
Рабочее колесо1.4307 [AISI304L]
Корпус насоса1.4301 [AISI304]
Вал насоса1.4057 [AISI431]
Статическое уплотнениеEPDM
Mechanical sealU3BE3GG
Данные для заказа
ИзделиеWilo
ТипHelix VE 3608
Арт.-№4198867
Вес, прим. m288.0 кг

Размеры и габаритные чертежи

Габаритный чертеж

Размеры H

1656 мм

Размеры H2

1079 мм

Размеры X

458 мм

Размеры Г? M

350 мм

Вес, прим. m

288 кг

Характеристики

Данные для заказа

Данные для заказа
ИзделиеWilo
ТипHelix VE 3608
Арт.-№4198867
Номер EAN4048482567549
ЦветЗелено-серебристый
Минимальное количество для заказа1
Единица минимального кол-ва для заказаPCE
Вес (нетто) kg288
Длина (нетто) mm320
Ширина (нетто) mm296
Высота (нетто) mm1656
Вес (брутто) kg338
Длина (брутто) mm2010
Ширина (брутто) mm630
Высота (брутто) mm740
Вид упаковкиОдноразовый поддон
Свойства упаковкиТранспортировочная упаковка
Штук на поддон1
Количество на один слой1

Описание изделия

Полный текст

Высокоэффективный высоконапорный центробежный насос вертикального исполнения с линейными подсоединениями, электродвигателем класса IE4 согласно IEC и с встроенным частотным преобразователем с воздушным охлаждением. Встроенный частотный преобразователь позволяет осуществлять плавную регулировку частоты вращения, давления и ПИД-регулировку.

Способы регулирования

  • «Регулирование частоты вращения»: вручную с помощью красной кнопки или внешних сигналов
  • Постоянное или варьирующееся давление: регулирование давления с помощью датчика, установка заданного значения с помощью красной кнопки или внешних сигналов
  • ПИД-регулирование: регулирование других постоянных величин (температура, расход, давление и т. д.) с помощью датчика, установка заданного значения с помощью красной кнопки или внешних сигналов

Электронный модуль предлагает различные защитные функции. К ним относятся: защита от перегрузки, определение отсутствия воды, повышенного/пониженного сетевого напряжения, высокой температуры окружающей среды, отсутствия фазы, блокировки насоса, короткого замыкания. Сообщения об ошибках выводятся на дисплей.

Вход:

  • In1: вход сигнала датчика 4–20 мА, 0–10 В, 0–20 мА или 2–10 В
  • In2: вход заданного значения 0–20 мА, 0–10 В, 4–20 мА или 2–10 В

Выход:

  • Доступен выход напряжения +24 В с макс. нагрузочной способностью контактов 50 мА
  • Беспотенциальная обобщенная сигнализация неисправности и рабочего состояния
  • Внешний режим ВКЛ./ВЫКЛ. Информационный обмен через инфракрасный порт
  • Гнездо для Wilo IF-модулей (Modbus, BACnet, CAN, PLR, LON) для подсоединения к автоматизированной системе управления зданием

Вал насоса и вал электродвигателя соединены друг с другом посредством продольно-свертной муфты. Отдельный подшипник качения соединительного элемента гарантирует оптимальное восприятия осевых усилий. Специальные прочно смонтированные проушины для транспортировки облегчают установку насоса.

Насос подходит для водоснабжения, водораспределения и повышения давления, промышленных циркуляционных систем, технологической воды, контуров циркуляции охлаждающей воды. Его также можно использовать в моечных установках, в системах орошения.

Особенности/преимущества продукции

  • Простое управление и настройка с помощью красной кнопки с функцией блокировки и с помощью экрана
  • Оптимизированная по КПД высокоэффективная гидравлическая часть 2D/3D, изготовленная методом лазерной сварки, с оптимизированными гидродинамическими параметрами и показателями удаления газа
  • Коррозионностойкие рабочее и ведущее колеса и ступенчатый корпус.
  • Гидравлическая часть с оптимизированными гидродинамическими параметрами и показателями удаления газа
  • Корпус насоса с оптимизированными гидродинамическими параметрами и значением допускаемого кавитационного запаса (NPSH)
  • Удобная для техобслуживания конструкция
  • Разрешение к применению в питьевом водоснабжении для насосов с деталями из нержавеющей стали, контактирующими с перекачиваемой жидкостью, (версия EPDM)

Комплект поставки

  • Многоступенчатый высоконапорный центробежный насос Wilo-Helix VE
  • Инструкция по монтажу и эксплуатации

Указания по компоновке

  • Серия Helix VE оснащена удобным в обращении торцовым уплотнением (X-Seal) в картриджном исполнении и стандартным уплотнением.
  • Для вариантов исполнения насосов PN16 и PN25 имеется возможность заказа в качестве принадлежностей круглых контрфланцев из серого чугуна или высокосортной стали, винтов, гаек и уплотнений.
  • Сменная муфта обеспечивает быструю и простую замену торцового уплотнения без демонтажа электродвигателя (электродвигатели мощностью от 5,5 кВт).
  • Опционально – вставные IF-модули
  • Датчики доступны в качестве дополнительных принадлежностей
  • Комплекты байпаса доступны в качестве дополнительных принадлежностей

Мощность
Температура перекачиваемой жидкости T-20...+120 В°C
Температура окружающей среды, макс. T50 В°C
Максимальное рабочее давление pmax25 бар
Минимальный индекс эффективности (MEI)
Минимальный индекс эффективности (MEI)≥ 0.70
Мотор
Класс изоляцииF
Степень защитыIP 55
Подключение к сети3~380/400/460 В, 50/60 Гц
Номинальная мощность электродвигателя P222 кВт
Потребляемая мощность P124.9 кВт
Номинальный ток 3~400 В, 50 Гц IN39.9 A
Nominal current 3~380 V, 60 Hz I42 A
Nominal current 3~460 V, 60 Hz I34.7 A
КПД электродвигателя ηm 50% 86,8 %
КПД электродвигателя ηm 75% 89,7 %
КПД электродвигателя ηm 100% 91,0 %
Подключения
Номинальный внутренний диаметр фланца (с напорной стороны)DN 65
Номинальный внутренний диаметр фланца (на стороне всасывания)DN 65
Уровень номинального давления (с напорной стороны) PNPN 25
Уровень номинального давления (на стороне всасывания) PNPN 25
Материалы
Рабочее колесо1.4307 [AISI304L]
Корпус насоса1.4301 [AISI304]
Вал насоса1.4057 [AISI431]
Статическое уплотнениеEPDM
Mechanical sealU3BE3GG
Данные для заказа
ИзделиеWilo
ТипHelix VE 3608
Арт.-№4198867
Вес, прим. m288.0 кг

Купить Helix VE 3608-1/16/E/KS в регионе Ярославль.
