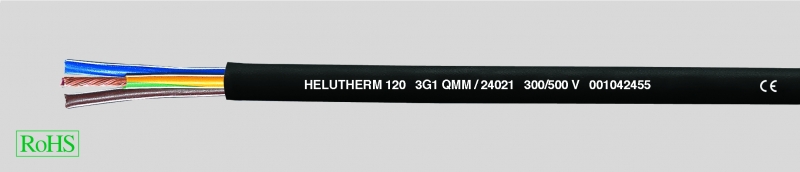

HELUTHERM® 120, гибкий, термостойкий (+105°C), с разметкой метража
Производитель —
Оценка (средняя 5)
Технические характеристики
Кабель со специальной PVC-оболочкой с повышенной термостойкостью
на основании DIN VDE 0285-525-2-11 / DIN EN 50525-2-11
0,5-0,75 мм² в соответствии с IEC 60227/56
1,0-2,5 мм² в соответствии с IEC 60227/57
Температурный диапазон ...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — HELUTHERM® 120, гибкий, термостойкий (+105°C), с разметкой метража
-
Кабель со специальной PVC-оболочкой с повышенной термостойкостьюна основании DIN VDE 0285-525-2-11 / DIN EN 50525-2-110,5-0,75 мм² в соответствии с IEC 60227/561,0-2,5 мм² в соответствии с IEC 60227/57
-
Температурный диапазонподвижно от -5 °C до +105 °Cстационарно от -30 °C до +105 °C(кратковременно +120 °C)
-
Номинальное напряжение0,5 -1 мм²: U0/U 300/500 Вот 1,5 мм²: U0/U 450/750 В
-
Испытание искровым разрядом6000 В
- Испытательное напряжение 2000 В
- Напряжение пробоя мин. 4000 В
-
Сопротивление изоляциимин. 20 МОм x км
-
Минимальный радиус изгибаподвижно 7,5x Ø кабелястационарно 4x Ø кабеля
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
- Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5, IEC 60228 кл. 5
- Изоляция жил — специальный PVC-материал T13 в соответствии с DIN VDE 0207-363-3 / DIN EN 50363-3
- Маркировка жил в соответствии с DIN VDE 0293-308
-
Маркировка жил:до 5 жил — цветовая маркировка жилот 6 жил — чёрные с цифровой маркировкой
- Желто-зеленая жила заземления во внешнем слое для 3 жил и более
- 2 жилы — без жёлто-зелёной жилы заземления
- Повивная скрутка жил с оптимальным шагом
- Специальная внешняя PVC-оболочка, термостойкая ТМ3, в соответствии с DIN VDE 0207-363-4-1 / DIN EN 50363-4-1
- Цвет оболочки — чёрный (RAL 9005), по желанию другие цвета
- С разметкой метража
- Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
Испытания
-
Самозатухающий, не распространяющий горение PVC-материал в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, часть 804,тип испытания B)
-
G = с желто-зеленой жилой заземленияx = без жилы заземления (OZ)
-
По запросу возможно изготовлениеHELUTHERM®120 H03V2V2-FHELUTHERM®120 H05V2V2-FHELUTHERM®120 (H)05V2V2-F
Используются как гибкие кабели при средних механических нагрузках в свободном движении без растягивающих усилий в сухих и влажных помещениях, а также на открытом воздухе для подключения к станкам, двигателям, трансформаторам в зоне высоких температур (например, конвейеры для нанесения лакового покрытия и сушки).
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ |
Кол-во жил x
номинальное
сечение, мм²
|
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 24002 | 2 x 0,5 | 5,0 | 9,6 | 40,0 | 20 |
| 24003 | 3 G 0,5 | 5,3 | 14,4 | 50,0 | 20 |
| 24004 | 4 G 0,5 | 5,8 | 19,2 | 60,0 | 20 |
| 24005 | 5 G 0,5 | 6,7 | 24,0 | 70,0 | 20 |
| 24006 | 7 G 0,5 | 8,8 | 33,6 | 90,0 | 20 |
| 24007 | 12 G 0,5 | 11,1 | 58,0 | 140,0 | 20 |
| 24008 | 18 G 0,5 | 12,9 | 86,0 | 170,0 | 20 |
| 24009 | 25 G 0,5 | 15,8 | 101,0 | 250,0 | 20 |
| 24011 | 2 x 0,75 | 6,2 | 14,4 | 52,0 | 18 |
| 24012 | 3 G 0,75 | 6,6 | 21,6 | 61,0 | 18 |
| 24013 | 4 G 0,75 | 7,1 | 29,0 | 75,0 | 18 |
| 24014 | 5 G 0,75 | 8,0 | 36,0 | 94,0 | 18 |
| 24015 | 7 G 0,75 | 9,5 | 50,0 | 112,0 | 18 |
| 24016 | 12 G 0,75 | 11,6 | 86,0 | 180,0 | 18 |
| 24017 | 18 G 0,75 | 13,9 | 130,0 | 270,0 | 18 |
| 24018 | 25 G 0,75 | 16,9 | 180,0 | 380,0 | 18 |
| 24019 | 1 x 1 | 6,0 | 9,6 | 50,0 | 17 |
| 24020 | 2 x 1 | 6,5 | 19,2 | 60,0 | 17 |
| 24021 | 3 G 1 | 6,9 | 29,0 | 73,0 | 17 |
| 24022 | 4 G 1 | 7,7 | 38,0 | 88,0 | 17 |
| 24023 | 5 G 1 | 8,4 | 48,0 | 110,0 | 17 |
| 24024 | 6 G 1 | 9,3 | 58,0 | 121,0 | 17 |
| 24025 | 7 G 1 | 10,0 | 67,0 | 130,0 | 17 |
| 24026 | 12 G 1 | 12,5 | 115,0 | 223,0 | 17 |
| 24027 | 18 G 1 | 14,7 | 173,0 | 350,0 | 17 |
| 24028 | 25 G 1 | 17,8 | 240,0 | 485,0 | 17 |
| 24030 | 2 x 1,5 | 7,4 | 29,0 | 77,0 | 16 |
| 24031 | 3 G 1,5 | 8,1 | 43,0 | 97,0 | 16 |
| 24032 | 4 G 1,5 | 9,0 | 58,0 | 122,0 | 16 |
| 24033 | 5 G 1,5 | 10,0 | 72,0 | 143,0 | 16 |
| 24034 | 7 G 1,5 | 11,9 | 101,0 | 179,0 | 16 |
| 24035 | 12 G 1,5 | 14,5 | 173,0 | 310,0 | 16 |
| 24036 | 18 G 1,5 | 17,4 | 259,0 | 460,0 | 16 |
| 24037 | 25 G 1,5 | 21,3 | 360,0 | 650,0 | 16 |
| 24039 | 2 x 2,5 | 9,3 | 48,0 | 120,0 | 14 |
| 24046 | 3 G 2,5 | 10,1 | 72,0 | 150,0 | 14 |
| 24040 | 4 G 2,5 | 11,0 | 96,0 | 200,0 | 14 |
| 24041 | 5 G 2,5 | 12,3 | 120,0 | 250,0 | 14 |
| 24042 | 7 G 2,5 | 14,6 | 168,0 | 310,0 | 14 |
| 24044 | 2 x 4 | 10,6 | 77,0 | 180,0 | 12 |
| 24291 | 3 G 4 | 11,5 | 115,0 | 220,0 | 12 |
| 24045 | 4 G 4 | 12,5 | 154,0 | 300,0 | 12 |
| 24292 | 5 G 4 | 15,1 | 192,0 | 360,0 | 12 |
