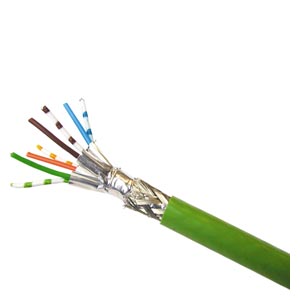

IE FC TP кабель 4 x 2
Производитель — SIEMENS
Оценка (средняя 4)
8-жильный кабель для прокладки линий Industrial Ethernet в промышленных помещениях, поддержка технологии Fast Connect, работа всетях со скоростью передачи данных 1 Гбит/с. Наличие инструмента IE FC для быстрого удаления оболочки и экрана IE FC TP кабеля...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — IE FC TP кабель 4 x 2
  • 8-жильный кабель для прокладки линий Industrial Ethernet в промышленных помещениях, поддержка технологии Fast Connect, работа всетях со скоростью передачи данных 1 Гбит/с.
  • Наличие инструмента IE FC для быстрого удаления оболочки и экрана IE FC TP кабеля с отступами, необходимыми для подключения к соединителю.
  • Подключение жил кабеля в модульной розетке IE FC RJ45 методом прокалывания изоляции.
  • Соответствуют категории 6 международных кабельных стандартов ISO/ IEC 11801 и EN 50173.
  • Одобрение UL, наличие китайского сертификата CCC.
  • Два типа кабелей для различных условий эксплуатации:
    • стандартный IE FC ТР GP кабель 4 x 2
    • гибкий IE FC ТР GP кабель 4 x 2
  • Простое определение длины. Наличие метровых отметок на оболочке.
Характеристики
  • Экономия времени на монтаж IE FC TP кабеля 4х2 с подключением к модульной розетке IE FC RJ45 благодаря использованию технологии Fast Connect.
  • Построение гигабитных кабельных сетей промышленного назначения.
  • Допустимость применения одного 8-жильного IE FC TP кабеля для получения двух линий Fast Ethernet или одной линии гигабитного Ethernet.
  • Высокая степень помехозащищенности передачи данных благодаря наличию двойного экранирования и использованию интегрированной концепции заземления.
Область применения

8-жильные IE FC TP кабели SIMATIC NET выпускаются в двух модификациях и находят применение в промышленных и офисных сетях Ethernet со скоростью передачи данных 10/100/1000 Мбит/с. Один 8-жильный кабель позволяет получать два канала связи Fast Ethernet (100 Мбит/с) или один канал со скоростью передачи данных 1000 Мбит/с. Это обеспечивает возможность простого перехода от 4-жильной IE FC TP кабельной системы к 8-жильной кабельной системе гигабитного Ethernet.

Рекомендации по монтажу кабельных линий приведены в руководстве по сетям на основе витых пар и оптическим сетям.

UL approvals

IE FC TP кабели 4х2 имеют одобрения ULна соответствие требованиям руководящих норм NEC (National Electrical Code) 800/725. Такие кабели имеют в своем обозначении буквы GP (General Purpose).

Сертификат ccc (China Compulsory Certificate)

Все SIMATIC NET кабели с заказными номерами 6XV1… не требуют CCC спецификации

Конструкция

IE FC TP кабели 4х2 имеют круглое сечение и позволяют использовать для своей разделки инструмент IE FC, что существенно ускоряет выполнение монтажных работ. Подключение кабеля к модульной розетке IE FC RJ45 производится без использования специального инструмента.

Типы кабелей

  • Стандартный IE FC ТР GP кабель 4 x 2:
    Стандартный сетевой кабель для быстрого монтажа
    одобрение UL (General Purpose) для прокладки в условиях, определяемых NEC (National Electrical Code) 800/725.
  • Гибкий IE FC ТР GP кабель 4 x 2:
    Для подключения аппаратуры, расположенной на подвижных частях оборудования
    одобрение UL (General Purpose) для прокладки в условиях, определяемых NEC (National Electrical Code) 800/725.
Обзор IE FC ТР кабелей 4 x 2


AWG 22/1
твердые жилы

AWG 22
гибкие жилы

Одобрение UL, поливинилхлоридная (PVC) оболочка

Стандартный IE FC ТР GP кабель
4 x 2
6XV1 870-2F

+



Гибкий IE FC ТР GP кабель
4 x 2 (тип B)
6XV1 870-2H



+

Интеграция

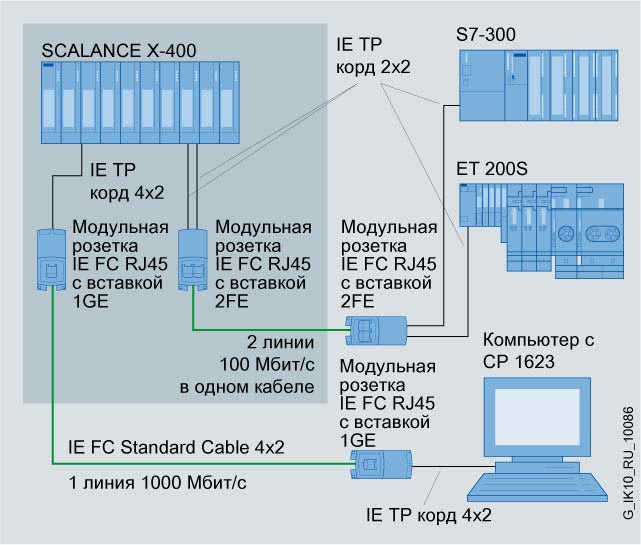

Конфигурация системы с использованием IE FC RJ45 модульной розетки 100 Mбит/сек и 1000 Mбит/сек

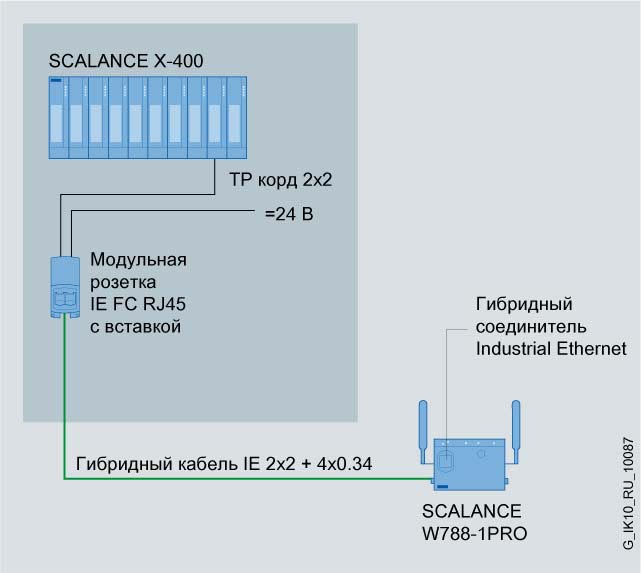

Конфигурация системы со SCALANCE W

Техническая спецификация

Заказной номер 6XV1 870-2E
Тип кабеля Стандартный IE FC TP GP кабель 4 x 2 (AWG 22)
Области применения Универсальное назначение, для монтажа стационарных линий связи
Обозначение кабеля SF/UTP 4x2xAWG22
Стандартная категория 6
Электрические параметры
Удельное затухание сигнала
  • при 10 МГц
6.0 ДБ/100 м
  • при 100 МГц
19.5 ДБ/100 м
  • при 250 МГц
33.0 ДБ/100 м
Сопротивление при 1 … 250 МГц 100 Ом
  • относительное симметричное отклонение сопротивления при 1 … 250 МГц
± 15%
Переходное затухание в конце линии при 1 … 250 МГц 38.3 ДБ/100 м
Удельное сопротивление передаче при 10 МГц 10 мОм/м
Удельное волновое сопротивление 118 Ом/км
Сопротивление изоляции 5000 МОм х км
Механические характеристики
Внешний диаметр
  • жилы
1.25 мм
  • внутренней оболочки
7.6 мм
  • внешней оболочки
9.6 мм
  • допустимое симметричное отклонение внешнего диаметра
0.3 мм
Материалы:
  • изоляции жил
полиэтилен (PE)
  • сечение жил
AWG 22
  • внутренней оболочки
Поливинилхлорид (PVC)
  • внешней оболочки
Поливинилхлорид (PVC)
Диапазон температур:
  • во время работы
-40 … +70 °C
  • во время транспортировки
-40 … +70 °C
  • во время хранения
-40 … +70 °C
  • во время прокладки
-20 … +60 °C
Допустимый радиус изгиба:
  • однократного
55 мм
  • многократного
80 мм
Количество циклов изгиба -
Тяговое усилие, не более 180 Н
Удельная масса 115 кг/км
Стойкость к воздействию огня По IEC 60332-1
Стойкость к воздействию минеральных масел Условно устойчивый
Стойкость к ультрафиолетовому излучению Неустойчивый
Свойства:
  • наличие галогена
Есть
  • наличие силикона
Нет
Технология FastConnect Есть
UL список при 300 В Есть/CMG/Солнечная радиация
UL стиль при 600 В -
Дополнительная информация

Инструкция по монтажу

Шинные кабели поставляются по метражу с метровыми метками, нанесенными на оболочку.

FastConnect

С помощью Industrial Ethernet FastConnect инструмента зачистки возможно очистить внешнюю оболочку и экран Industrial Ethernet FastConnect кабеля 4 x 2 на необходимую длину в один прием. Это дает возможность подключить IE FC RJ45 модульную розетку быстро и просто к кабелю Industrial Ethernet FC 4 x 2.

Прокладка кабеля

Во время хранения, транспортировки и прокладки кабеля, закройте оба конца кабеля специальными колпачками; соблюдайте допустимые радиус изгиба и усилие натяжения.

Купить IE FC TP кабель 4 x 2 в регионе Ярославль.
