JAMAK-ARM LSZH
Производитель — DRAKA
Оценка (средняя 0)
Симметричный коммуникационный кабель для промышленного контрольного оборудования, безгалогеновый и не распространяющий горение. Применение   Настоящие симметричные безгалогеновые не распространяющие  горение кабели передачи данных...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — JAMAK-ARM LSZH

Симметричный коммуникационный кабель для промышленного контрольного оборудования, безгалогеновый и не распространяющий горение.

Применение

Настоящие симметричные безгалогеновые не распространяющие  горение кабели передачи данных применяются в центрах управления и контроля на индустриальных объектах. Они подходят для фиксированного монтажа внутри зданий и снаружи. JAMAK-ARM LSZH обеспечивает великолепную защиту от электромагнитных помех.

Спецификации

Пожарная безопасность: EN 60332-1-2, EN 50399

Стандарты: EN 50289, EN 50290

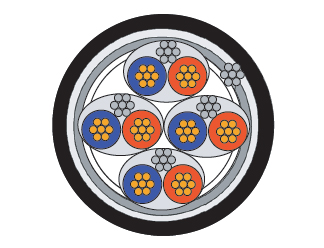

Конструкция

Проводник Луженные скрученные медные проволоки 7х0,29 mm
Изоляция ПЭ (2Y)
Маркировка проводника а-проводник-синий, b-проводник-красный
Скрутка 2 проводника в пару
Скрутка в жилу (0+4)
Экранирование пары Ламинированная Al фольга + медный провод 0,5 мм2
Общий экран Ламинированная Al фольга + медный провод 0,5 мм2
Внутренняя оболочка LSZH (H), серый
Броня Две оцинкованные стальные ленты, наложены спирально
Наружная оболочка LSZH (H), черная, стойкая к УФ, маркировка белыми чернилами

Механические свойства

Минимальный радиус изгиба При работе ≥ 7,5 х диаметр кабеля
При монтаже ≥ 10 х диаметр кабеля
Температура При работе От - 30°С до + 70°С
При монтаже От - 10°С до + 70°С

Электрические свойства                                                                                                                                                                                   При 20°С

Сопротивление шлейфа 81 Ω/km
Сопротивление изоляции (500 В, 1 мин.) 2 GΩ*km
Емкость при 800 Гц 85 нФ/км
Макс. рабочее напряжение 75 В
Номинальная скорость распространения (NVP) 0,66
Импеданс (при 10 МГц) 70 Ω +/- 10 %
Частота затухание
[кГц] [дБ/100 м]
9,6 0,3
19,2 0,5
64 0,7
100 0,9
200 1,6
1000 4,5

Технические данные

Артикул Тип Сечение Диаметр, нор., мм Стандартная длина, м Масса, кг/км Содержание меди, кг/км
60027481 JAMAK-ARM LSZH 4х(2+1)х0,5 11,7 1000 230 61
60027482 JAMAK-ARM LSZH 8х(2+1)х0,5 16,4 1000 385 116
60027483 JAMAK-ARM LSZH 12х(2+1)х0,5 18,3 1000 500 172
60027484 JAMAK-ARM LSZH 24х(2+1)х0,5 24,5 1000 850 339
60027485 JAMAK-ARM LSZH 48х(2+1)х0,5 33,4 500 1480 672
