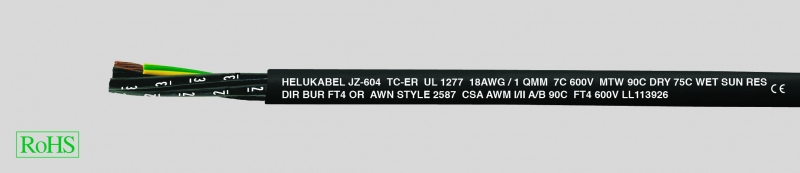

JZ 604 TC TRAY CABLE, PVC-силовой кабель для открытой прокладки, 90°C, 600В, NFPA79, Edition 2007, с разметкой метража
Производитель — HELUKABEL
Оценка (средняя 5)
Технические характеристики Силовой PVC-кабель в соответствии со стандартом UL 1277 TRAY CABLE Мультистандарт: Кабели TRAY-CABLE соответствуют дополнительно следующим стандартам:  AWM-Style 2587 согл станд. UL 758 и  CSA C22.2 No 210.2 I/II A/B 90°C 600 В Температурный...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — JZ 604 TC TRAY CABLE, PVC-силовой кабель для открытой прокладки, 90°C, 600В, NFPA79, Edition 2007, с разметкой метража
Технические характеристики
  • Силовой PVC-кабель в соответствии со стандартом UL 1277 TRAY CABLE
  • Мультистандарт:
    Кабели TRAY-CABLE соответствуют дополнительно следующим стандартам:
    AWM-Style 2587 согл станд. UL 758 и
    CSA C22.2 No 210.2 I/II A/B 90°C 600 В
  • Температурный диапазон
    сухая среда
    подвижно от -5°C до +90°C
    стационарно от -25°C до +90°C
    влажная среда
    подвижно от -25°C до +75°C
    стационарно от -25°C до +75°C
  • Номинальное напряжение
    в соответствии с UL 600 В
  • Испытательное напряжение 3000 В
  • Напряжение пробоя мин. 6000 В
  • Сопротивление изоляции
    мин. 20 МОм x км
  • Минимальный радиус изгиба
    7,5x Ø кабеля
  • Стойкость к радиации
    до 80x106 сДж/кг (до 80 Мрад)
Строение
  • Жилы из тонких медных проволок
    в соответствии с DIN VDE 0295 кл. 5,
    BS 6360 кл. 5 или IEC 60228 кл. 5
  • Специальная PVC-изоляция жил, класс 12 В по табл. 50.155 стандарта UL 1581,
    тип TFF в соответствии со станд. UL 62 (AWG 20-AWG 16),
    тип THHW в соответствии со станд. UL 83
    (≥AWG 14)
  • Чёрные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
  • Желто-зеленая жила заземления во внешнем повиве, для 3 жил и более
  • Повивная скрутка жил с оптимальным шагом
  • Специальная внешняя PVC-оболочка, в соответствии со станд. UL 1277 табл. 11.2
  • Цвет оболочки – чёрный (RAL 9005)
  • С разметкой метража
Свойства
  • Самозатухающий и не распространяющий горение материал в соответствии с CSA FT4
  • Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
  • УФ-устойчивый
Указания
  • G = с желто-зеленой жилой заземления
    x = без жилы заземления
  • Аналоги с экраном:
    JZ 604-FCY TC TRAY CABLE
    JZ 604-YCY TC TRAY CABLE
Применение
Соответствующие USA NFPA79, Edition 2007 гибкие силовые кабели до 600 В для всех машин в производстве инструментов и промышленного оборудования предназначены для прокладки в сухой, влажной среде, на открытом воздухе, а также в трубах. Для прокладки в земле и открытым способом в кабельных, а также промышленных установках.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
Арт.№  Кол-во жил x
номинальное
сечение, мм²
AWG-номер Внешний Ø пр. мм Вес меди кг / км Вес пр. кг / км
69661 2 x 1 18 8,0 19,2 72,0
69662 3 G 1 18 8,4 29,0 84,0
69663 4 G 1 18 9,1 39,0 96,0
69664 5 G 1 18 10,0 48,0 114,0
69665 7 G 1 18 11,7 67,0 147,0
69666 9 G 1 18 12,6 84,0 172,0
69667 10 G 1 18 14,3 96,0 206,0
69668 12 G 1 18 14,7 115,0 256,0
69669 18 G 1 18 17,1 173,0 367,0
69670 25 G 1 18 20,3 240,0 477,0
69671 34 G 1 18 23,7 326,0 551,0
69672 50 G 1 18 26,1 480,0 959,0
69673 2 x 1,5 16 8,4 28,8 88,0
69674 3 G 1,5 16 8,8 43,0 102,0
69675 4 G 1,5 16 9,6 58,0 119,0
69676 5 G 1,5 16 10,5 72,0 144,0
69677 7 G 1,5 16 12,3 101,0 192,0
69678 8 G 1,5 16 13,3 115,0 213,0
69679 9 G 1,5 16 13,3 130,0 261,0
69680 10 G 1,5 16 15,1 144,0 294,0
69681 12 G 1,5 16 15,6 173,0 328,0
69682 16 G 1,5 16 17,1 230,0 402,0
69683 18 G 1,5 16 18,2 259,0 427,0
69684 25 G 1,5 16 22,7 360,0 594,0
69685 34 G 1,5 16 25,3 489,0 714,0
69686 41 G 1,5 16 27,0 590,0 803,0
69687 50 G 1,5 16 27,3 720,0 1021,0
69688 61 G 1,5 16 29,4 878,0 1238,0
69689 2 x 2,5 14 9,4 48,0 108,0
69690 3 G 2,5 14 9,9 72,0 137,0
69691 4 G 2,5 14 10,8 96,0 157,0
69692 5 G 2,5 14 11,8 120,0 190,0
69693 7 G 2,5 14 14,7 168,0 253,0
69694 8 G 2,5 14 16,0 192,0 339,0
69695 9 G 2,5 14 16,0 216,0 341,0
69696 10 G 2,5 14 17,1 240,0 392,0
69697 12 G 2,5 14 17,7 288,0 470,0
69698 18 G 2,5 14 20,8 432,0 682,0
69699 25 G 2,5 14 25,8 600,0 891,0
69700 3 G 4 12 11,0 115,0 187,0
69701 4 G 4 12 12,0 154,0 226,0
69702 5 G 4 12 13,2 192,0 280,0
69703 7 G 4 12 16,5 269,0 390,0
69704 9 G 4 12 17,8 346,0 480,0
69705 12 G 4 12 19,9 461,0 841,0
69706 18 G 4 12 24,2 691,0 981,0
69707 3 G 6 10 12,5 173,0 290,0
69708 4 G 6 10 14,5 230,0 381,0
69709 5 G 6 10 15,8 288,0 465,0
69710 7 G 6 10 17,3 403,0 654,0
69711 3 G 10 8 16,9 288,0 511,0
69712 4 G 10 8 18,6 384,0 584,0
69713 5 G 10 8 20,4 480,0 781,0
69714 7 G 10 8 23,5 672,0 970,0
69715 3 G 16 6 21,0 461,0 651,0
69716 4 G 16 6 23,9 614,0 866,0
69717 5 G 16 6 26,3 768,0 1117,0
69718 7 G 16 6 28,8 1075,0 1364,0
69719 3 G 25 4 24,9 720,0 1090,0
69720 4 G 25 4 27,2 960,0 1421,0
69721 5 G 25 4 30,3 1200,0 1611,0
69722 7 G 25 4 33,1 1680,0 1943,0
69723 3 G 35 2 27,1 1008,0 1734,0
69724 4 G 35 2 29,8 1344,0 2011,0
69725 5 G 35 2 33,0 1680,0 2347,0
69726 3 G 50 1 33,2 1440,0 2041,0
69727 4 G 50 1 36,7 1920,0 2539,0
69728 5 G 50 1 41,5 2400,0 2894,0
69729 3 G 70 2/0 37,6 2016,0 2831,0
69730 4 G 70 2/0 42,0 2688,0 3494,0
69731 5 G 70 2/0 47,6 3360,0 4260,0
69732 3 G 95 3/0 41,8 2736,0 5010,0
69733 4 G 95 3/0 47,0 3648,0 6104,0
69734 5 G 95 3/0 52,5 4560,0 7891,0
69735 3 G 120 4/0 46,0 3456,0 5940,0
69736 4 G 120 4/0 51,5 4608,0 7604,0
69737 5 G 120 4/0 56,5 5760,0 8751,0
