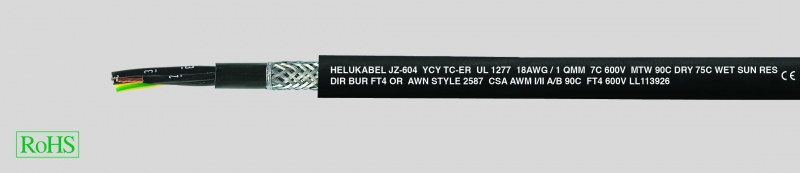

JZ 604-YCY TC TRAY CABLE, PVC-силовой кабель для открытой прокладки, экранированный, 90°C, 600В, NFPA79, Edition 2007, ЭМС, с разметкой метража
Производитель — HELUKABEL
Оценка (средняя 5)
Технические характеристики Силовой PVC-кабель, экранированный, в соответствии со стандартом UL 1277 TRAY CABLE Мультистандарт:  соответствует дополнительно следующим стандартам: AWM-тип 2587 согл. станд. UL 758 (cUL ) и CSA тип TC FT4 согл. C22.2...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — JZ 604-YCY TC TRAY CABLE, PVC-силовой кабель для открытой прокладки, экранированный, 90°C, 600В, NFPA79, Edition 2007, ЭМС, с разметкой метража
Технические характеристики
  • Силовой PVC-кабель, экранированный,
    в соответствии со стандартом
    UL 1277 TRAY CABLE
  • Мультистандарт:
    соответствует дополнительно следующим стандартам:
    AWM-тип 2587 согл. станд. UL 758 (cUL) и CSA тип TC FT4 согл. C22.2 No 230, CSA C22.2 No 210.2 I/II A/B 90°C 600 В FT4
  • Температурный диапазон
    сухая среда
    подвижно от -5°C до +90°C
    стационарно от -25°C до +90°C
    влажная среда
    подвижно от -5°C до +75°C
    стационарно от -25°C до +75°C
  • Номинальное напряжение в соответствии с UL 600 В
  • Испытательное напряжение 3000 В
  • Напряжение пробоя мин. 6000 В
  • Сопротивление изоляции
    мин. 20 МОм x км
  • Минимальный радиус изгиба
    10х Ø кабеля
  • Стойкость к радиации
    до 80x106 сДж/кг (до 80 Мрад)
  • Сопротивление связи
    макс. 250 Ом/км
Строение
  • Жилы из тонких медных проволок
    в соответствии с DIN VDE 0295 кл. 5,
    BS 6360 кл. 5 или IEC 60228 кл. 5
  • Специальная PVC-изоляция жил, класс 12 В по табл. 50.155 стандарта UL 1581,
    тип TFF в соответствии со станд. UL 62 (AWG 20-AWG 16),
    тип THHW в соответствии со станд. UL 83 (AWG 14)
  • Чёрные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
  • Желто-зеленая жила заземления во внешнем повиве, для 3 жил и более
  • Повивная скрутка жил с оптимальным шагом
  • Специальная внутренняя PVC-оболочка, в соответствии со станд. UL 1277 табл. 11.2
  • Экран из медной оплётки, лужёный, покрытие прибл. 85%
  • Специальная внешняя PVC-оболочка, в соответствии со станд. UL 1277 табл. 11.2
  • Цвет оболочки – чёрный (RAL 9005)
  • С разметкой метража
Свойства
  • Самозатухающий и не распространяющий горение материал в соответствии с CSA FT4
  • Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия
  • УФ-устойчивый
Указания
  • G = с желто-зеленой жилой заземления
    x = без жилы заземления
  • Аналоги без экрана:
    JZ 604 TC TRAY CABLE
Применение
Соответствующие USA NFPA79, Edition 2007 гибкие силовые кабели до 600 В для любых установок в производстве инструментов и промышленного оборудования предназначены для прокладки в сухой, влажной среде, на открытом воздухе, а также в трубах. Подходят для прокладки в земле и для открытого монтажа как в кабельных лотках, так и в промышленных установках.
ЭМС = электромагнитная совместимость
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
Арт.№  Кол-во жил x
номинальное
сечение, мм²
AWG-номер Внешний Ø пр. мм Вес меди кг / км Вес пр. кг / км
69804 3 G 16 6 25,2 653,0 1385,0
69805 4 G 16 6 27,8 807,0 1861,0
69806 5 G 16 6 31,2 940,0 2614,0
69807 7 G 16 6 34,5 1345,0 3211,0
69808 3 G 25 4 29,0 920,0 2455,0
69809 4 G 25 4 32,4 1169,0 2721,0
69810 5 G 25 4 34,2 1420,0 3490,0
69811 7 G 25 4 40,3 1921,0 4960,0
69812 3 G 35 2 32,4 1250,0 3130,0
69813 4 G 35 2 36,2 1680,0 4100,0
69814 5 G 35 2 40,5 2020,0 4921,0
69815 3 G 50 1 40,4 1887,0 4560,0
69816 4 G 50 1 45,5 2370,0 5761,0
69817 5 G 50 1 50,0 2880,0 7186,0
69818 3 G 70 2/0 47,1 2516,0 5580,0
69819 4 G 70 2/0 51,1 3257,0 7387,0
69820 5 G 70 2/0 56,0 4032,0 9290,0
69821 3 G 95 3/0 50,1 3086,0 8520,0
69822 4 G 95 3/0 55,0 4060,0 10200,0
69823 5 G 95 3/0 60,5 5244,0 13800,0
69824 3 G 120 4/0 54,0 4176,0 11090,0
69825 4 G 120 4/0 59,5 5231,0 13620,0
69826 5 G 120 4/0 64,5 6624,0 15420,0
