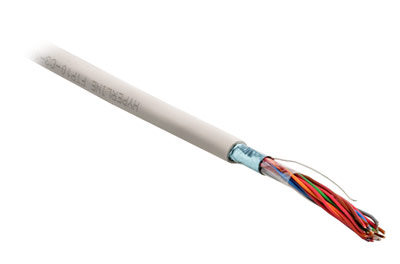

Кабель экранированная витая пара (FTP), 10/25/50/100 пар, одножильный (solid), внутренний (indoor), категория 3 FTPXX-C3-SOLID-INDOOR
Производитель — HYPERLINE
Оценка (средняя 4)
Спецификация: Соответствует стандартам UL444, UL1581, TIA/EIA 568-B для кабелей 3 категории Класс пожарной безопасности CM Соответствует стандарту пожарной безопасности IEC 60332-1 Описание: Экранированный медный кабель, 10/25/50/100 пар, категория 3, одножильный...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Кабель экранированная витая пара (FTP), 10/25/50/100 пар, одножильный (solid), внутренний (indoor), категория 3 FTPXX-C3-SOLID-INDOOR

Спецификация:
Соответствует стандартам UL444, UL1581, TIA/EIA 568-B для кабелей 3 категории
Класс пожарной безопасности CM
Соответствует стандарту пожарной безопасности IEC 60332-1

Описание:
Экранированный медный кабель, 10/25/50/100 пар, категория 3, одножильный
Экран – алюминиевая фольга
Кабель подходит для использования внутри помещений

Материалы:
Проводящий материал: проволока из мягкой отожженной электролитической меди
Изоляция жил: полиэтилен высокой плотности
Внешняя оболочка: ПВХ (поливинилхлорид)
Экран из алюминиевой ленты, спирально накрученной с нахлестом 25% или 5 мм

Электрические характеристики

Максимальное сопротивление постоянному току
     при температуре 20°С

9.38 Ом/100 м
Дисбаланс сопротивления 3%
Емкостной дисбаланс пары по отношению к земле
     на частоте 1 кГц

330 пФ/100м
Сопротивление
     на частоте 1-16 МГц

85-115 Ом
Минимальные обратные потери
     на частоте до 10 МГц
     на частоте 16 МГц

12 дБ
10 дБ
Максимальное затухание при температуре 20°С
     на частоте 772 кГц
     на частоте 1 МГц
     на частоте 4 МГЦ
     на частоте 8 МГц
     на частоте 10 МГц
     на частоте 16 МГц

2.2 дБ/100 м
2.6 дБ/100 м
5.6 дБ/100 м
8.5 дБ/100 м
9.7 дБ/100 м
13.1 дБ/100 м
Минимальные потери NEXT между парами
     на частоте 772 кГц
     на частоте 1 МГц
     на частоте 4 МГЦ
     на частоте 8 МГц
     на частоте 10 МГц
     на частоте 16 МГц

43 дБ
41 дБ
32 дБ
27дБ
26 дБ
23 дБ
Минимальная относительная скорость распространения
     на частоте 10 МГц

0.585


10 пар
1 – Внешняя оболочка
2 – Рипкорд
3 – Экран-фольга
4 – Дренажный провод
5 – Защитная пленка
6 – Полимерная лента
7 – Витая пара solid

Технические характеристики:
Диаметр проводника (жилы): 0,5 мм, 24 AWG (Справочные таблицы по AWG)
Диаметр проводника с оболочкой: 0,9 мм
Внешний диаметр (размер) кабеля: 9 мм
Толщина внешней оболочки: 0,7 мм
Максимальный шаг скрутки: 150 мм
Минимальный радиус изгиба: 8 внешних диаметров кабеля
Удлинение жилы: не менее 14%
Усилие на разрыв рипкорда: 10 кг
Диаметр дренажного провода: 0,5 мм
Температура прокладки: -5°C до +50°C
Рабочая температура: -20°C до +50°C
Вес 1 км кабеля: 70 кг
Стандартная упаковка: 500 м


25 пар
1 – Внешняя оболочка
2 – Рипкорд
3 – Экран-фольга
4 – Дренажный провод
5 – Защитная пленка
6 – Полимерная лента
7 – Витая пара solid

Технические характеристики:
Диаметр проводника (жилы): 0,5 мм, 24 AWG (Справочные таблицы по AWG)

Диаметр проводника с оболочкой: 0,9 мм
Внешний диаметр (размер) кабеля: 11,5 мм
Толщина внешней оболочки: 0,7 мм
Максимальный шаг скрутки: 150 мм
Минимальный радиус изгиба: 8 внешних диаметров кабеля
Удлинение жилы: не менее 14%
Усилие на разрыв рипкорда: 10 кг
Диаметр дренажного провода: 0,5 мм
Температура прокладки: -5°C до +50°C
Рабочая температура: -20°C до +50°C
Вес 1 км кабеля: 162 кг
Стандартная упаковка: 500 м


50 пар
1 – Внешняя оболочка
2 – Рипкорд
3 – Экран-фольга
4 – Дренажный провод
5 – Защитная пленка
6 – Полимерная лента
7 – Витая пара solid

Технические характеристики:
Диаметр проводника (жилы): 0,5 мм, 24 AWG (Справочные таблицы по AWG)

Диаметр проводника с оболочкой: 0,9 мм
Внешний диаметр (размер) кабеля: 15,8 мм
Толщина внешней оболочки: 1 мм
Максимальный шаг скрутки: 150 мм
Минимальный радиус изгиба: 8 внешних диаметров кабеля
Удлинение жилы: не менее 14%
Усилие на разрыв рипкорда: 10 кг
Диаметр дренажного провода: 0,5 мм
Температура прокладки: -5°C до +50°C
Рабочая температура: -20°C до +50°C
Вес 1 км кабеля: 305 кг
Стандартная упаковка: 500 м


100 пар
1 – Внешняя оболочка
2 – Рипкорд
3 – Экран-фольга
4 – Дренажный провод
5 – Защитная пленка
6 – Полимерная лента
7 – Витая пара solid

Технические характеристики:
Диаметр проводника (жилы): 0,5 мм, 24 AWG (Справочные таблицы по AWG)

Диаметр проводника с оболочкой: 0,9 мм
Внешний диаметр (размер) кабеля: 22 мм
Толщина внешней оболочки: 1,2 мм
Максимальный шаг скрутки: 150 мм
Минимальный радиус изгиба: 8 внешних диаметров кабеля
Удлинение жилы: не менее 14%
Усилие на разрыв рипкорда: 10 кг
Диаметр дренажного провода: 0,5 мм
Температура прокладки: от -5°C до +50°C
Рабочая температура: -20°C до +50°C
Вес 1 км кабеля: 570 кг
Стандартная упаковка: 500 м


Информация для заказа:
FTPXX-C3-SOLID-INDOOR Кабель экранированная витая пара (FTP), 10/25/50/100 пар, одножильный (solid), внутренний (indoor), категория 3

XX – количество пар: 10, 25, 50, 100 пар
