Кабель среднего напряжения 12/20 (24) кВ

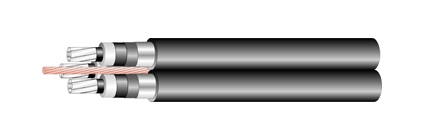

Кабель среднего напряжения AHXAMK-W 20 кВ
Производитель —
Оценка (средняя 5)
12/20 (24 ) кВ
HD 620-5F
Для стационарной наружной прокладки
Жила
Круглая многопроволочная уплотнённая алюминевая жила с водоблокирующим заполнителем
Класс пожаробезопастности
F1 «
Экран по жиле
Экструдированный полупроводящий...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Кабель среднего напряжения AHXAMK-W 20 кВ
12/20 (24) кВ
HD 620-5F
Для стационарной наружной прокладки
| Жила | Круглая многопроволочная уплотнённая алюминевая жила с водоблокирующим заполнителем |
| Класс пожаробезопастности | F1 « |
| Экран по жиле | Экструдированный полупроводящий сшитый полиэтилен |
| Изоляция | Экструдированный пероксидносшитый полиэтилен |
| Экран по изоляции | Полупроводящий сшитый полиэтилен |
| Защита от проникновения влаги | Продольная и поперечная герметизацией от проникновения влаги |
| Металлический экран | Алюмополимерная фольга препятствующая проникновению влаги в поперечном направлении |
| Центральный проводник | Круглый медный трос |
| Скрутка | Три одножильных кабеля скручены вокруг медного проводника |
| Разделительный слой | Полупроводящая водонабухающая лента под алюм. фольгой |
| Наружная оболочка | Экструдированный погодоустойчивый полиэтилен черного цвета |
| Наименьшая допустимая температура воздуха во время прокладки, ºC | — 20 |
| Максимальная допустимая температура нагрева токопроводящей жилы при постоянной работе, ºC | +90 |
| Максимальная допустимая температура нагрева токопроводящей жилы при коротком замыкании, ºC (не более 5 сек) | +250 |
|
Диаметр, мм |
Вес, кг/км |
Минимальный радиус изгиба, м |
Минимальный радиус изгиба кабеля, однократно, м |
Наибольшее допустимое усилие тяжения за захават напрессованный на жилу, кН |
|
|
65 |
2670 |
0.52 |
0.36 |
10.5 |
|
|
69 |
3050 |
0.55 |
0.39 |
14.25 |
|
|
73 |
3420 |
0.58 |
0.41 |
18 |
|
|
76 |
3780 |
0.61 |
0.43 |
20 |
|
|
80 |
4280 |
0.64 |
0.45 |
20 |
|
|
86 |
5440 |
0.69 |
0.48 |
20 |
|
Количество и сечение жил |
Наибольшее допустимое усилие тяжения с использованием кабельного чулка, кН |
Макс. сопротивление жилы постоянному току при +20 °C, Ом/км |
Индуктивность на фазу при расположении кабелей треугольником, мГн |
Рабочая ёмкость, мкФ/км |
Допустимая токовая нагрузка при прокладке кабелей в земле, температура жилы + 65°C, А |
|
3x70+35 |
3.15 |
0.443 |
0.57 |
0.18 |
200 |
|
3x95+35 |
4.275 |
0,320 |
0.55 |
0.20 |
235 |
|
3x120+35 |
5.4 |
0,253 |
0.54 |
0.22 |
265 |
|
3x150+35 |
6.75 |
0,206 |
0.52 |
0.23 |
300 |
|
3x185+35 |
8.325 |
0,164 |
0.51 |
0.26 |
330 |
|
3x240+35 |
8.5 |
0,125 |
0.49 |
0.29 |
385 |
|
Количество и сечение жил |
Допустимая токовая нагрузка при расположении кабелей в воздухе, температура жилы + 90 °C, А |
Макс. допустимый ток короткого замыкания жилы за 1 сек., кА |
Макс. допустимый ток короткого замыкания металлического экрана за 1 сек., кА |
Стандартная длина поставки, м и тип барабана |
|
3x70+35 |
235 |
6.6 |
5,0 |
500 K 26 |
|
3x95+35 |
280 |
8,9 |
5,0 |
500 K 26 |
|
3x120+35 |
325 |
11,3 |
5,0 |
500 K 26 |
|
3x150+35 |
370 |
14,1 |
5,0 |
500 K 26 |
|
3x185+35 |
425 |
17,4 |
5,0 |
500 K 28 |
|
3x240+35 |
490 |
22,6 |
10,0 |
500 K 28 |
