Кабель среднего напряжения 12/20 (24) кВ

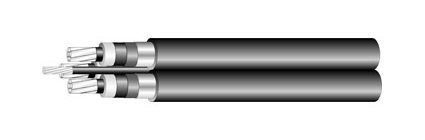

Кабель среднего напряжения AHXAMK-WM 20 кВ
Производитель —
Оценка (средняя 4)
12/20 (24 ) кВ
HD 620S1/A2 Part 5F: Type 5F-6
Для стационарной наружной прокладки. Кабель может быть проложен в воздухе, земле.
Жила
Круглая многопроволочная уплотнённая алюминевая жила с водоблокирующим заполнителем МЭК (IEC ) 60228 класс 2
Класс...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Кабель среднего напряжения AHXAMK-WM 20 кВ
12/20 (24) кВ
HD 620S1/A2 Part 5F: Type 5F-6
Для стационарной наружной прокладки. Кабель может быть проложен в воздухе, земле.
| Жила | Круглая многопроволочная уплотнённая алюминевая жила с водоблокирующим заполнителем МЭК (IEC) 60228 класс 2 |
| Класс пожаробезопастности | F1 « |
| Экран по жиле | Экструдированный полупроводящий сшитый полиэтилен |
| Изоляция | Экструдированный пероксидносшитый полиэтилен |
| Экран по изоляции | Полупроводящий сшитый полиэтилен |
| Защита от проникновения влаги | Продольная и поперечная герметизацией от проникновения влаги |
| Металлический экран | Алюмополимерная фольга вокруг каждой фазы |
| Центральный проводник | Стальной оцинкованный изолированный трос |
| Скрутка | Три фазы скручены в жгут вокруг несущего троса |
| Разделительный слой | Полупроводящая водонабухающая лента под алюм. фольгой |
| Наружная оболочка | Экструдированный погодоустойчивый полиэтилен черного цвета. |
| Наименьшая допустимая температура воздуха во время прокладки, ºC | -20 |
| Максимальная допустимая температура нагрева токопроводящей жилы при постоянной работе, ºC | +90 |
| Максимальная допустимая температура нагрева токопроводящей жилы при коротком замыкании, ºC (не более 5 сек) | +250 |
|
Диаметр, мм |
Вес, кг/км |
Минимальный радиус изгиба, м |
Минимальный радиус изгиба кабеля, однократно, м |
Наибольшее допустимое усилие тяжения с использованием кабельного чулка, кН |
|
|
66 |
2360 |
0.53 |
0.43 |
2.3 |
|
|
70 |
2680 |
0.56 |
0.42 |
3.2 |
|
|
73 |
3030 |
0.58 |
0.44 |
4.3 |
|
|
77 |
3410 |
0.62 |
0.46 |
5.4 |
|
|
79 |
3750 |
0.63 |
0.47 |
6.8 |
|
Количество и сечение жил |
Макс. сопротивление жилы постоянному току при +20 °C, Ом/км |
Индуктивность на фазу при расположении кабелей треугольником, мГн |
Рабочая ёмкость, мкФ/км |
Допустимая токовая нагрузка при прокладке кабелей в земле, температура жилы + 65°C, А |
Допустимая токовая нагрузка при расположении кабелей в воздухе, температура жилы + 90 °C, А |
|
3x50+62 |
0.641 |
0.61 |
0.26 |
155 |
195 |
|
3x70+62 |
0.443 |
0.59 |
0.26 |
200 |
235 |
|
3x95+62 |
0.32 |
0.56 |
0.29 |
235 |
280 |
|
3x120+62 |
0.253 |
0.55 |
0.32 |
265 |
325 |
|
3x150+62 |
0.206 |
0.53 |
0.35 |
300 |
370 |
|
Количество и сечение жил |
Макс. допустимый ток короткого замыкания жилы за 1 сек., кА |
Стандартная длина поставки, м и тип барабана |
|
3x50+62 |
4.7 |
500 К24 |
|
3x70+62 |
6.6 |
500 К24 |
|
3x95+62 |
8.9 |
500 К26 |
|
3x120+62 |
11.3 |
500 К26 |
|
3x150+62 |
14.1 |
500 К26 |
