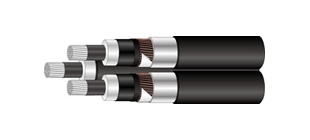

Кабель среднего напряжения AHXCMK-W TT 20 кВ

Производитель — REKA

Оценка (средняя 4)

12/20 (24 ) кВ HD 620-5K Для стационарной наружной прокладки Жила Круглая многопроволочная уплотнённая алюминевая жила с водоблокирующим заполнителем Класс пожаробезопастности F1 « Экран по жиле Экструдированный полупроводящий...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — Кабель среднего напряжения AHXCMK-W TT 20 кВ

12/20 (24) кВ

HD 620-5K

Для стационарной наружной прокладки

Жила	Круглая многопроволочная уплотнённая алюминевая жила с водоблокирующим заполнителем
Класс пожаробезопастности	F1 «
Экран по жиле	Экструдированный полупроводящий сшитый полиэтилен
Изоляция	Экструдированный пероксидносшитый полиэтилен
Экран по изоляции	Полупроводящий сшитый полиэтилен
Защита от проникновения влаги	Продольная и поперечная герметизацией от проникновения влаги
Металлический экран	Вокруг каждой фазы-слой медных проволок, связанных водонабухающей лентой, и ламинированная алюмополимерная фольга
Скрутка	Три одножильных кабеля скручены в жгут
Разделительный слой	Полупроводящая водонабухающая лента под алюм. фольгой
Наружная оболочка	Экструдированный погодоустойчивый полиэтилен черного цвета
Наименьшая допустимая температура воздуха во время прокладки, ºC	-20
Максимальная допустимая температура нагрева токопроводящей жилы при постоянной работе, ºC	+90
Максимальная допустимая температура нагрева токопроводящей жилы при коротком замыкании, ºC (не более 5 сек)	+250

Диаметр, мм	Вес, кг/км	Минимальный радиус изгиба, м	Минимальный радиус изгиба кабеля, однократно, м	Наибольшее допустимое усилие тяжения за захават напрессованный на жилу, кН
30	700	0.45	0.31	2.5
33	960	0.50	0.35	4.75
36	1190	0.54	0.38	7.5
41	1660	0.62	0.43	12
47	2400	0.70	0.49	20
54	3330	0.81	0.57	20
67	2310	0.80	0.56	7.5
74	3120	0.89	0.62	14.25
80	3820	0.96	0.67	20
91	5260	1.09	0.76	20

Количество и сечение жил	Наибольшее допустимое усилие тяжения с использованием кабельного чулка, кН	Макс. сопротивление жилы постоянному току при +20 °C, Ом/км	Индуктивность на фазу при расположении кабелей треугольником, мГн	Индуктивность при расположении кабелей в одном уровне, мГн	Рабочая ёмкость, мкФ/км
1x50/16	0.75	0.641	0.45	0.64	0.16
1x95/25	1.425	0.32	0.40	0.59	0.20
1x150/25	2.25	0.206	0.37	0.56	0.23
1x240/35	3.6	0.125	0.35	0.53	0.29
1x400/35	6	0.0778	0.32	0.51	0.35
1x630/35	8.5	0.0469	0.31	0.49	0.42
3x1x50/16	2.25	0.641	0.61	-	0.16
3x1x95/25	4.275	0.32	0.57	-	0.20
3x1x150/25	6.75	0.206	0.53	-	0.23
3x1x240/35	8.5	0.125	0.51	-	0.29

Количество и сечение жил	Макс. допустимый ток короткого замыкания жилы за 1 сек., кА	Макс. допустимый ток короткого замыкания металлического экрана за 1 сек., кА	Стандартная длина поставки, м и тип барабана
1x50/16	4.7	2.3	500 K 14
1x95/25	8.9	3.4	500 K 14
1x150/25	14.1	3.4	500 K 16
1x240/35	22.6	4.7	500 K 18
1x400/35	37.8	4.7	500 K 22
1x630/35	59.5	4,7	500 K 22
3x1x50/16	4.7	2.3	500 K 26
3x1x95/25	8.9	3.4	500 K 26
3x1x150/25	14.1	3.4	500 K 28
3x1x240/35	22.6	4.7	500 K 28
