Кабель высокого напряжения 64/110 (123) кВ

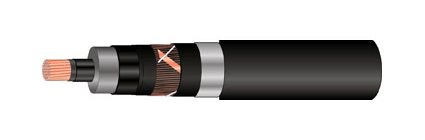

Кабель высокого напряжения HXCHBMK 110 кВ
Производитель —
Оценка (средняя 5)
64/110 (123 ) кВ
IEC 60840, CENELEC HD 632
Для стационарной наружной прокладки
Жила
Круглая многопроволочная уплотнённая медная жила МЭК, (IEC ) 60228 класс 2
Класс пожаробезопастности
F1 «
Экран по жиле
Экструдированный полупроводящий сшитый...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Кабель высокого напряжения HXCHBMK 110 кВ
64/110 (123) кВ
IEC 60840, CENELEC HD 632
Для стационарной наружной прокладки
| Жила | Круглая многопроволочная уплотнённая медная жила МЭК, (IEC) 60228 класс 2 |
| Класс пожаробезопастности | F1 « |
| Экран по жиле | Экструдированный полупроводящий сшитый полиэтилен |
| Изоляция | Экструдированный пероксидносшитый полиэтилен |
| Экран по изоляции | Полупроводящий сшитый полиэтилен |
| Защита от проникновения влаги | Продольная и поперечная герметизацией от проникновения влаги |
| Металлический экран | Cлой медных проволок и медной ленты и алюмополимерная фольга. |
| Разделительный слой | Полупроводящая водонабухающая лента |
| Наружная оболочка | Экструдированный погодоустойчивый полиэтилен черного цвета. Кабель может быть изготовлен с ПВХ оболочкой |
| Наименьшая допустимая температура воздуха во время прокладки, ºC | -15 |
| Максимальная допустимая температура нагрева токопроводящей жилы при постоянной работе, ºC | +90 |
| Максимальная допустимая температура нагрева токопроводящей жилы при коротком замыкании, ºC (не более 5 сек) | +250 |
|
Диаметр, мм |
Вес, кг/км |
Минимальный радиус изгиба, м |
Минимальный радиус изгиба кабеля, однократно, м |
Наибольшее допустимое усилие тяжения за захават напрессованный на жилу, кН |
|
|
77 |
7570 |
1.54 |
1.08 |
20 |
|
|
82 |
9490 |
1.64 |
1.15 |
20 |
|
|
84 |
10580 |
1.68 |
1.18 |
20 |
|
Количество и сечение жил |
Наибольшее допустимое усилие тяжения с использованием кабельного чулка, кН |
Макс. сопротивление жилы постоянному току при +20 °C, Ом/км |
Индуктивность на фазу при расположении кабелей треугольником, мГн |
Индуктивность при расположении кабелей в одном уровне, мГн |
Рабочая ёмкость, мкФ/км |
|
1x400/70 |
8 |
0.047 |
0.42 |
0.61 |
0.15 |
|
1x500/120 |
8.5 |
0.0366 |
0.41 |
0.60 |
0.16 |
|
1x630/95 |
8.5 |
0.0283 |
0.40 |
0.58 |
0.17 |
|
Количество и сечение жил |
Допустимая токовая нагрузка при прокладке кабелей в земле, температура жилы + 65°C, А |
Макс. допустимый ток короткого замыкания жилы за 1 сек., кА |
Макс. допустимый ток короткого замыкания металлического экрана за 1 сек., кА |
Стандартная длина поставки, м и тип барабана |
|
1x400/70 |
585 |
57.1 |
10 |
500 K26 |
|
1x500/120 |
660 |
71.4 |
17,1 |
500 K28 |
|
1x630/95 |
865 |
90 |
13,5 |
500 K28 |
