КГПЭ-ХЛ
Оценка (средняя 5)
Элементы конструкции кабеля  КГПЭ-ХЛ : Токопроводящая жила, скрученная из медных или медных лужёных проволок (класс 5); Полупроводящие экраны из электропроводящей резины типа РЭ-2; Изоляция основных жил из резины типа...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КГПЭ-ХЛ

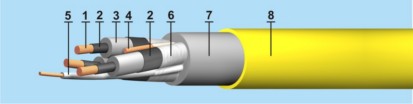

Элементы конструкции кабеля КГПЭ-ХЛ:

  1. Токопроводящая жила, скрученная из медных или медных лужёных проволок (класс 5);
  2. Полупроводящие экраны из электропроводящей резины типа РЭ-2;
  3. Изоляция основных жил из резины типа РТИ -1 на основе натурального и бутадие-нового каучука;
  4. Жила заземления;
  5. Вспомогательная жила с изоляцией из блоксополимера пропилена с этиленом;
  6. Обмотка из полиэтилентерефталатной плёнки марки ПЭТ-Э;
  7. Внутренняя оболочка из резины на основе изопренового и бутадиенового каучуков;
  8. Наружная оболочка из резины типа РШ-1 (для кабеля в тропическом исполнении — РШН-1).

Примечание: Применение в качестве материала изоляции вспомогательной жилы блоксополимера пропилена с этиленом обеспечивает её высокую сохранность при многократных изгибах кабеля, что продлевает срок его эксплуатации. По желанию потребителя кабель может быть изготовлен в оболочке яркого цвета.

Область применения:

Кабели марки КГпЭ предназначены для присоединения экскаваторов и других передвижных машин или электроустановок к электрическим сетям на номинальное напряжение до 6 кВ переменного тока частотой 50 Гц на основных жилах и до 380 В на вспомогательной жиле.

Кабели предназначены для эксплуатации на открытом воздухе. Преимущественно применяются для экскаваторов и других передвижных механизмов, оборудованных аппаратурой автоматического отключения при однофазном замыкании на землю. Изоляция кабелей устойчива к воздействию озона в течение 3 часов при концентрации 0,0015%. Кабели в тропическом исполнении стойки к поражению плесневыми грибами.

Срок службы кабелей — не менее 3 лет.



Номинальное переменное напряжение частотой 50 Гц

 основных жил

6 000 В

 вспомогательных жил

380 В



Испытательное переменное напряжение частотой 50 Гц, 5 мин

 основных жил

15 000 В

 вспомогательных жил

2 000 В



Характеристики

Гарантийный срок эксплуатации [месяц] 12
Максимальная рабочая температура жилы [°С] 70
Радиус изгиба кабелей [наружных диаметров] 10
Строительная длина, не менее [м] 200
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -60
Электрическое сопротивление изоляции основных жил при 20°С, не менее [МОм х км] 50
Электрическое сопротивление экранов при 20°С, не менее [МОм/км] 300





Номинальное сечение основных токопроводящих жил, м²м. Длительно допустимая токовая нагрузка кабеля, при температуре окружающей среды 25°С, А
10  91
16  117
25  157
35  189
50  235
70  288
95  346
120  403
150  458





Количество и сечение жил,
шт х м²м
Масса кабеля,
кг/км
Номинальный наружный диаметр,
мм
основных  вспомогательных  заземления
3х10  1х6  1х6  2318  41,2
3х16  1х6  1х6  2645  43,8
3х25  1х10  1х6  3180  46,4
3х35  1х10  1х6  3730  50,2
3х50  1х16  1х10  4502  53,9
3х70  1х16  1х10  5986  63,3
3х95  1х25  1х10  7287  66,5
3х120  1х35  1х10  8449  72,0
3х150  1х50  1х10  9795  77,6



Купить КГПЭ-ХЛ в регионе Ярославль.
