Концевые термоусаживаемые муфты 3КВТп-10 нг-LS
Производитель — КВТ
Оценка (средняя 5)
Концевые термоусаживаемые муфты 3КВТп-10 нг-LS Тип : 3КВТп-10 нг-LS Предназначены для оконцевания 3-х жильных кабелей: с бумажной маслопропитанной изоляцией с броней из стальных лент или без брони с общей алюминиевой или свинцовой оболочкой...
Запросить консультацию
Заказать продукцию
Характеристики
Документация
Характеристики — Концевые термоусаживаемые муфты 3КВТп-10 нг-LS

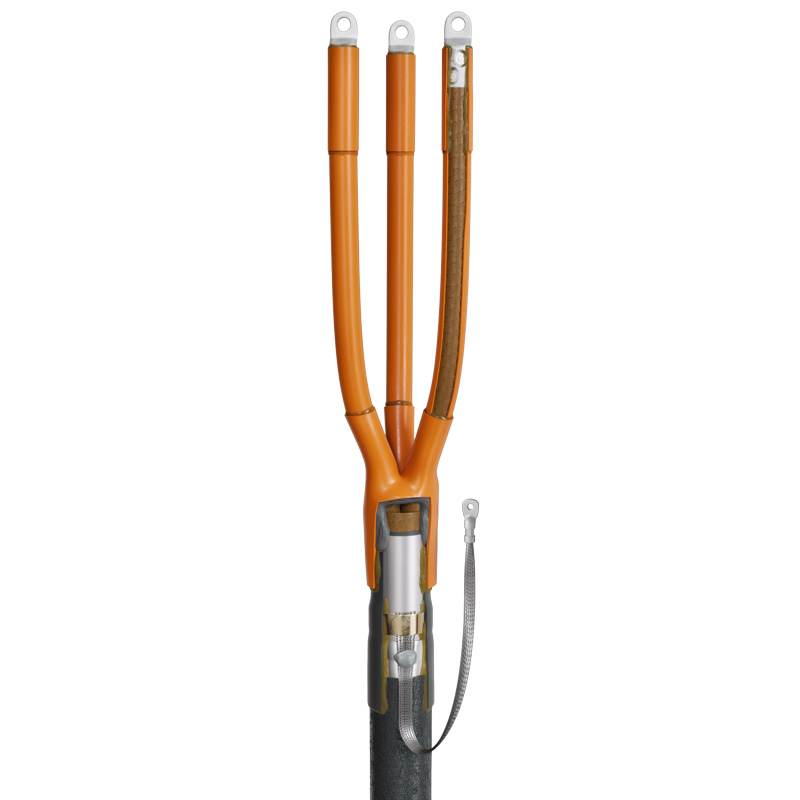

Концевые термоусаживаемые муфты 3КВТп-10 нг-LS

Тип : 3КВТп-10 нг-LS

  • Предназначены для оконцевания 3-х жильных кабелей:
    • с бумажной маслопропитанной изоляцией
    • с броней из стальных лент или без брони
    • с общей алюминиевой или свинцовой оболочкой
    • на напряжение 6 и 10 кВ
  • Соответствует требованиям ГОСТ 13781.0-86

  • Типы монтируемых кабелей:
    ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв
  • Основные термоусаживаемые элементы муфты: перчатка, трубки жильной изоляции, концевые манжеты выполнены из композиционного материала с использованием антипиренов
  • Применение маслостойкого герметика со специальными свойствами обеспечивает герметизацию корня разделки кабеля и способствует выравниванию напряженности электрического поля
  • Термоплавкий клей, нанесенный на внутренние поверхности поясной манжеты, перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
  • Монтаж узла заземления осуществляется комбинированным способом. Базовая комплектация включает в себя пружину постоянного давления, используемую для крепежа провода заземления к металлической оболочке. Крепеж на бронелентах осуществляется методом пайки
  • При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок  необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
  • Пружина постоянного давления обеспечивает быстрый и надежный монтаж провода заземления на металлической оболочке. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А»
  • Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
  • Выпускается по ТУ 3599-005-97284872-2015

комплектация без болтовых наконечников комплектация с болтовыми наконечниками тип установки тип каюеля число жил в кабеле рабочее напряжение (кВ) сечение жил кабеля (мм²)
3КВТп-10-25/50 нг-LS 3КВТп-10-25/50(Б) нг-LS внутренняя бумажная, с броней
и без брони
3 до 10 25/ 35/ 50
3КВТп-10-70/120 нг-LS 3КВТп-10-70/120(Б) нг-LS внутренняя бумажная, с броней
и без брони
3 до 10 70/ 95/ 120
3КВТп-10-150/240 нг-LS 3КВТп-10-150/240(Б) нг-LS внутренняя бумажная, с броней
и без брони
3

до 10

150/ 185/ 240

Купить Концевые термоусаживаемые муфты 3КВТп-10 нг-LS в регионе Ярославль.
