Описание коммутаторов

• Конверторы Industrial Ethernet серии SCALANCE X-100 для согласования различных видов каналов связи со скоростью обмена данными 10/100 Мбит/с в сетях с линейной, звездообразной и кольцевой топологией.
• Электрическое или оптическое подключение к станциям или сети в соответствии с типами портов прибора.
• Прочный компактный металлический корпус для установки на стандартную профильную шину, профильную шину S7-300 или для настенного монтажа.
• Надежное подключение сетевых узлов с помощью PROFINET-совместимых соединителей RJ45 промышленного исполнения с фиксацией штекера в гнезде и специальным рельефом укладки кабеля, исключающим возможность приложения тяговых усилий к контактным соединениям.
• Использование резервированных схем питания.
• Наличие светодиодов индикации наличия напряжения питания, сотояния соединений, передачи данных.
• Контакт сигнализации об ошибках, лего настраиваемый с помощью кнопки SET.
• Подключение к существующим 10 Мбит/с оптическим сетям.
• Подключение к существующим 10Base5 сетям (например, SINEC H1)

• Идеальное решение по согласованию электрических и оптических каналов связи Industrial Ethernet в линейных, звездообразных и кольцевых топологиях сети.
• Компактный корпус формата модулей S7-300.
• Использование надежных PROFINET-совместимых соединителей IE FC RJ45 со специальным рельефом укладки кабеля, исключающим возможность приложения тяговых усилий к точкам соединений и произвольного выскакивания штекеров из гнезд.
• Снижение затрат на монтаж за счет непосредственного подключения к конвертору стандартного IE FC кабеля с штекером IE FC RJ45.
• Простая и быстрая диагностика приборов с помощью светодиодов и сигнального контакта.
• Встроенная функция автокроссировки кабеля.
• Простое конфигурирование сети без расчета задержек распространения сигналов.

Неуправляемые конверторы серии SCALANCE X-100 позволяют получать экономичные решения по согласованию электрических и оптических каналов связи Industrial Ethernet в сетях с линейной, звездообразной и кольцевой топологией. Они предназначены для работы в шкафах управления.

Одиночные удаленные сетевые терминалы могут подключаться к конвертору SCALANCE X-100 оптическим кабелем. Конверторы могут использоваться в резервированных кольцевых структурах, а также для организации соединений управления резервированием.

Версии конверторов

SCALANCE X101-1 и SCALANCE X101-1LD

• Для преобразования электрических сигналов Industrial Ethernet в оптические и наоборот. Работа в сетях с линейной, звездообразной и кольцевой топологией.
• Конверторы Industrial Ethernet типов SCALANCE X101-1 и SCALANCE X101-1LD характеризуются
  • наличием электрического порта RJ45, 10/100 Мбит/с
  • SCALANCE X101-1
    наличием 100-Мбит/с мультимодового интерфейса с соединителем BFOC
    SCALANCE X101-1LD
    наличием 100-Мбит/с одномодового интерфейса с соединителем BFOC
• Использованием резервированных цепей питания 2 x =24 В
• Наличием диагностических светодиодов (питание, состояние соединения, передача данных) и сигнального контакта (настройка сигнальных масок с помощью встроенной кнопки)
• Наличием гнезда RJ45, выполненного с учетом промышленных стандартов и предназначенного для подключения кабеля с штекером IE FC RJ45.

Конверторы Industrial Ethernet серии SCALANCE выпускаются в компактных металлических корпусах, оптимизированных для установки на стандартную профильную шину DIN или на профильную шину S7-300. Допускается также выполнять настенный монтаж конверторов с любой ориентацией корпуса в пространстве. Габариты корпуса соответствуют формату модулей контроллера S7-300, что позволяет производить монтаж конвертора на одну профильную шину с модулями контроллера.

Конверторы SCALANCE X-100 характеризуются следующими показателями:

• 4-полюсный терминальный блок для подключения резервированных цепей питания (2 x =24 В)
• диагностические светодиоды контроля наличия напряжения питания, состояния коммуникационных соединений, передачи данных, а также встроенный сигнальный контакт.
• 2-полюсный терминальный блок для подключения внешней цепи сигнального контакта.
• Кнопка SET для конфигурирования сигнального контакта.

Встроенные порты:

• 10/100BaseTX, RJ45:
  порт RJ45, автоматическое определение скорости передачи данных в сети (10 или 100 Мбит/с), автоматическая настройка на скорость передачи, функция автокроссировки, подключение IE FC кабеля с штекером IE FC RJ45, длина линии связи до 100 м
• 100BaseFX, BFOC
  BFOC гнезда для непосредственного подключения стеклянного оптического кабеля Industrial Ethernet длиной до 3000 или до 26000 м для построения линейных, звездообразных или кольцевых топологий сети.

• Построение электрических и оптических сетей Industrial Ethernet с линейной, звездообразной и кольцевой топологией.
• Поддержка функций автокроссировки для электрического TP порта.
• Простое построение и расширение сети;
  отсутствие ограничений на каскадное включение коммутаторов и конверторов SCALANCE X-100.

Сетевые топологии и конфигурации

В типовом варианте конверторы SCALANCE X-100 размещаются в одном шкафу управления с подключаемым сетевым узлом. Они могут включаться в линейные, звездообразные и кольцевые сетевые структуры.

При построении сетей необходимо учитывать следующие граничные условия:

• Длина TP кабеля между двумя соседними конверторами SCALANCE X:
  • Не более 100 м с использованием продукции Industrial Ethernet FastConnect.
• Длина оптических кабелей:
  • До 3000 м с использованием мультимодового оптического кабеля Industrial Ethernet.
  • До 26000 м с использованием одномодового оптического кабеля Industrial Ethernet.

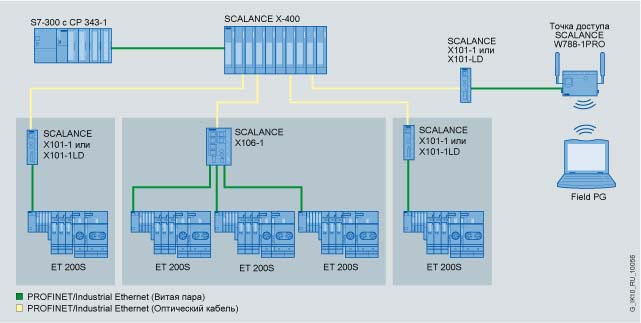

Звездообразная топология сети с конверторами SCALANCE X101-1/X101-1LD и удаленных точек доступа SCALANCE W

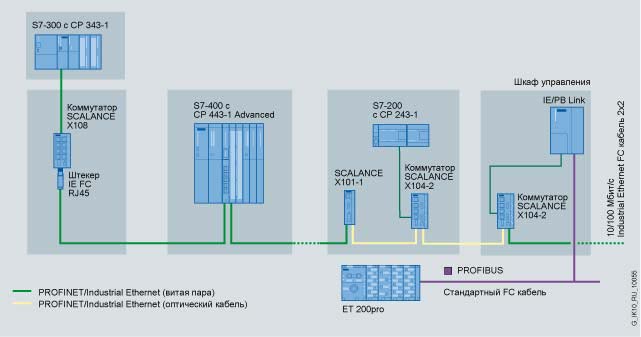

Линейная топология сети с конвертором SCALANCE X101-1, электрическими и оптическими каналами связи

Электрическое кольцо с оптической вставкой, выполненной через конверторы SCALANCE X101-1 или SCALANCE X101-1LD

Оптическое кольцо с конверторами SCALANCE X101-1LD

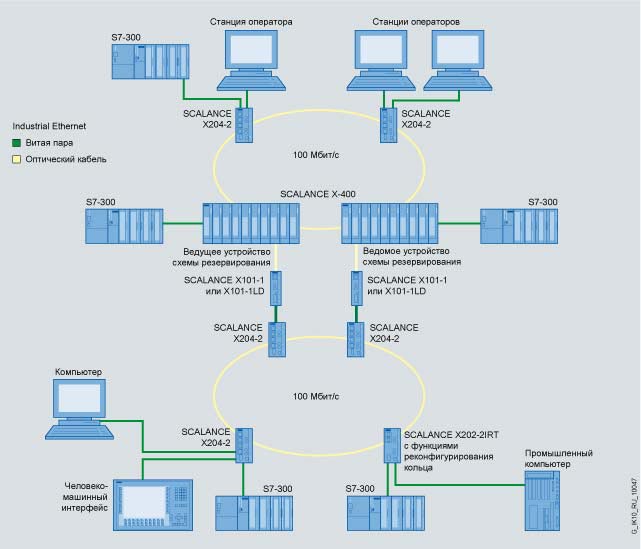

Резервированное соединение двух колец с использованием конвертора SCALANCE X101-1 или SCALANCE X101-1LD

Диагностика

Диагностические светодиоды контроля:

• Наличия питания.
• Состояния порта.
• Передачи данных.
