Для контрольно-измерительной аппаратуры гидротехнических сооружений

ТУ 16-505.065-75

Назначение

Кабели предназначены для работы при переменном напряжении 220 В частоты до 3 000 Гц.

Кабели рассчитаны для работы при температуре окружающей среды от -45 до +60 °С в стационарном состоянии и от -20 до +60 °С при изгибах.

Длительно допустимая рабочая температура на жилах не должна превышать +60 °С.

Монтаж кабеля проводится при температуре не ниже -20 °С.

Кабель устойчив к воздействию относительной влажности воздуха до 100 % при температуре до +25 °С, к воздействию фильтрационной воды, к поражению плесневыми грибами.

Конструкция

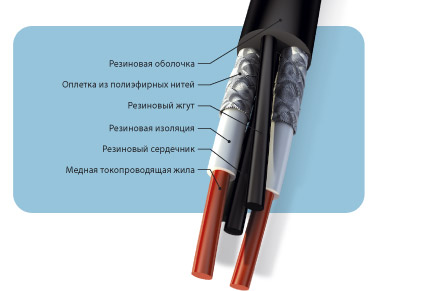

Изолированные резиной токопроводящие жилы кабеля оплетены синтетическими нитями и скручены с двумя междужильными заполнителями вокруг резинового сердечника.

Поверх скрученных жил наложена резиновая оболочка. Кабель может быть выполнен в тропическом исполнении (КРГД-Т).

Сортамент

Емкость жил на 1 м — не более 150 пФ.

Электрическое сопротивление жил на 1 км при температуре +20 °С, — не более 15 Ом.

Электрическое сопротивление изоляции на 1 км при температу­ре +20 °С, — не менее 100 МОм.

Строительная длина — не менее 50 м.

Срок службы — не менее 12 лет.

Пример условного обозначения: «Кабель КРГД 2х1,5 ТУ 16-505.065-75».
