КСОЭВнг-LS
Оценка (средняя 5)
ТУ 16.К71-332-2003 (МЭК 60092-350) Назначение Кабели предназначены для стационарной прокладки на судах морского флота неограниченного района плавания, речного флота, береговых и плавучих сооружениях. Материалы, используемые для изготовления изоляции...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КСОЭВнг-LS

ТУ 16.К71-332-2003 (МЭК 60092-350)

Назначение

Кабели предназначены для стационарной прокладки на судах морского флота неограниченного района плавания, речного флота, береговых и плавучих сооружениях.

Материалы, используемые для изготовления изоляции и оболочки судовых кабелей, соответствуют требованиям МЭК 60092-351 и МЭК 60092-359, в том числе безгалогенные.

Кабели предназначены для эксплуатации при повышенной рабочей температуре среды до +45 °С, при пониженной температуре среды в условиях стационарной прокладки до -40 °С, при воздействии относительной влажности до 98 % при температуре до +40 °С. Максимальная длительно допустимая температура на токопроводящей жиле для всех кабелей — +85 °С.

Кабели сохраняют работоспособность до 10 циклов за весь срок службы после воздействия токов короткого замыкания при температуре до +250 °С, времени воздействия — до 1 сек.

Кабели обеспечивают:

  • нераспространение горения при прокладке в пучках по категории А (ГОСТ Р МЭК 60332-3);

  • пониженное выделение ядовитых, токсичных и коррозионноактивных продуктов горения (ГОСТ Р МЭК 60754-2);

  • пониженное выделение хлористого водорода при горении и тлении;

  • пониженные значения дымообразования при горении и тлении;

  • показатель рН (кислотное число) — не менее 4,3.

Кабели выдерживают:

  • в ПВХ оболочке кратковременное воздействие смазочных масел и дизельного топлива;

  • кратковременное воздействие морской воды (герметичны в радиальном направлении при воздействии внешнего гидростатического давления до 2,0 МПа (20 кгс/см2);

  • воздействие плесневых грибов (степень обрастания — не более двух баллов).

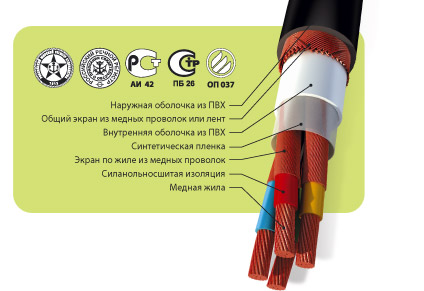

Номенклатура и конструктивные особенности

Марка кабеля

Особенности конструкции

КСОВнг-LS

Изоляция из полиолефиновой композиции, оболочка из ПВХ пластиката пониженной пожароопасности, не распространяющей горение, с пониженным дымо- и газовыделением

КСОПнг-HF

То же, в оболочке из безгалогенной композиции

КСОВЭнг-LS

То же, что КСОВнг-LS, в общем экране под оболочкой

КСОПЭнг-HF

То же, в оболочке из безгалогенной композиции

КСОЭВнг-LS

Изоляция из полиолефиновой композиции, экранированные жилы, оболочка из ПВХ пластиката пониженной пожароопасности, не распространяющей горение, с пониженным дымо- и газовыделением

КСОЭПнг-HF

То же, в оболочке из безгалогенной композиции

КСОЭВЭнг-LS

То же, что КСОЭВнг-LS, в общем экране под оболочкой

КСОЭПЭнг-HF

То же, в оболочке из безгалогенной композиции

КСОпВЭнг-LS

Изоляция из полиолефиновой композиции, парная скрутка жил, общий экран под оболочкой, оболочка из ПВХ пластиката пониженной пожароопасности, не распространяющей горение, с пониженным дымо- и газовыделением

КСОпПЭнг-HF

То же, в оболочке из безгалогенной композиции

КСОпЭВнг-LS

Изоляция из полиолефиновой композиции, парная скрутка жил, экранированные пары, оболочка из ПВХ пластиката пониженной пожароопасности, не распространяющей горение, с пониженным дымо- и газовыделением

КСОпЭПнг-HF

То же, в оболочке из безгалогенной композиции

КСОпЭВЭнг-LS

То же, что КСОпЭВнг-LS, в общем экране под оболочкой

КСОпЭПЭнг-HF

То же, в оболочке из безгалогенной композиции

LS - низкое дымо- и газовыделение (Low Smoke).

HF - безгалогенный (Halogen Free).



Сортамент

Марка кабеля

Преимущественная область применения

Номинальная частота, кГц, не более

Номинальное напряжение, кВ

Число жил (пар)

Диапазон номинальных сечений, мм2

переменное (U0/U)

постоянное

КСОВнг-LS КСОПнг-HF КСОВЭнг-LS

В силовых и осветительных сетях, в цепях управления, контроля, для стационарной прокладки внутри помещений и на открытой палубе при условии защиты от прямого воздействия солнечной радиации, в том числе при кратковременном воздействии морской воды

0,4

0,6/1,0

1,2

1, 2, 3

0,5-120

КСОПЭнг-HF

200

0,6/1,0

0,69

4, 5, 7, 10, 12, 14, 16, 19, 24, 27, 30, 37, 48, 52

0,5-2,5

КСОЭВнг-LS КСОЭПнг-HF КСОЭВЭнг-LS КСОЭПЭнг-HF

В цепях контроля, управления, телефонной связи, для стационарной прокладки внутри помещений и на открытой палубе при условии защиты от прямого воздействия солнечной радиации, в том числе при кратковременном воздействии морской воды

200

0,6/1,0

0,69

2, 3, 4, 5, 7, 12, 14, 16, 19, 24, 27, 30, 37, 48, 52

0,5-1,5

КСОпВЭнг-LS КСОпПЭнг-HF КСОпЭВнг-LS КСОпЭПнг-HF КСОпЭВЭнг-LS КСОпЭПЭнг-HF

То же

200

0,15/0,25

-

1, 2, 4, 7, 10, 14, 19, 24, 30, 37, 48

0,5; 0,75



Строительная длина — не менее 100 м.

Срок службы — 30 лет.

Пример условного обозначения кабеля марки КСОВнг-LS с тремя жилами сечением 50 мм2: «Кабель КСОВнг-LS 3 х 50 ТУ 16.К71-332-2003».

Пример условного обозначения кабеля марки КСОПнг-HF с че­тырьмя основными жилами и жилой заземления сечением 1,5 мм2: «Кабель КСОПнг-HF 5 х 1,5 3 ТУ 16.К71-332-2003».
