КАБЕЛИ УПРАВЛЕНИЯ КУПЭВ

Кабели управления парной скрутки

Кабели предназначены для передачи электрических сигналов управления малой мощности переменным напряжением до 250 В частоты до 1 000 Гц или постоянным напряжением до 350 В.

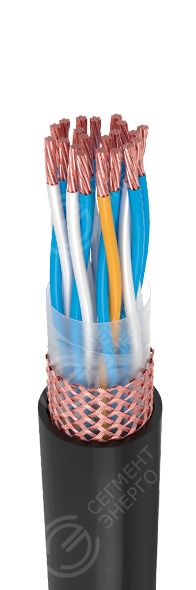

Конструкция

Токопроводящая жила – медная многопроволочная.

Изоляция

П – сплошной полиэтилен

Пс — самозатухающий полиэтилен

Скрутка – парная

Экран — в виде оплетки из медной проволоки.

Оболочка –

без индекса – ПВХ пластикат.

нг(А) — ПВХ пластикат пониженной пожарной опасности.

нг(А)-LS — ПВХ пластикат пониженной пожарной опасности, с низким газо- и дымовыделением.

Допускается изготовление кабелей с цветовой или цифровой маркировкой изолированных жил

Примечание:

1. В условном обозначением кабеля в холодостойком исполнении индекс «ХЛ» в марках означает климатическое исполнение кабеля для районов с холодным климатом;

2. Индекс «LS» — в марках означает низкое дымо- и газовыделение (Low Smoke);

3. В условное обозначение кабеля со всеми экранированными жилами, обозначающими номинальное сечение жил, добавляют букву:

э – в виде оплетки для экрана изолированных жил из медных проволок;

4 В условное обозначение кабеля парной скрутки за цифрами, обозначающими номинальное сечение жил, добавляют буквы:

э – в виде оплетки для общего экрана из медных проволок;

эф – для общего экрана из фольгированной пленки (алюмофлекса)
