КВК-П-2 нг(С)-HF
Оценка (средняя 4)
Комбинированный кабель КВК-П-2 нг (С )-HF для систем видеонаблюдения с оболочкой из безгалогенной композиции (HF ) пониженной пожарной опасности с низкой коррозионной активностью продуктов горения ТУ16.К62-003-2004     Кабель предназначен...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — КВК-П-2 нг(С)-HF

Комбинированный кабель КВК-П-2 нг )-HF для систем видеонаблюдения с оболочкой из безгалогенной композиции (HF) пониженной пожарной опасности с низкой коррозионной активностью продуктов горения
ТУ16.К62-003-2004





Кабель предназначен для передачи телевизионных сигналов в системах видеонаблюдения с одновременным подключением питания и/или передачи сигналов управления. Кабель, не распространяющий горение при групповой прокладке, безгалогенный! Рекомендован к прокладке в помещениях, оснащенных компьютерной и микропроцессорной техникой, в зданиях и сооружениях с массовым пребыванием людей.

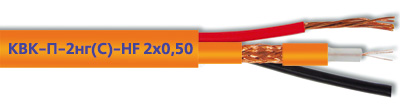

Конструкция
Конструкция состоит из радиочастотного кабеля и жил питания объединенных под единой оболочкой.
 Радиочастотный элемент кабеля по типу РК 75-2-13М;
 Жилы питания с изоляцией из термопластичной безгалогенной композиции пониженной пожарной опасности сечением 0.50 мм кв;
 В общей оболочке из термопластичной безгалогенной композиции пониженной пожарной опасности.






Марка кабеля (кабель в бухтах по 200м)
РК


  Размеры кабеля, мм.


Масса меди
кг/км


 Масса кабеля кг/км


Материал внешней оболочки

 Марка РК
Внутр. проводник
мм.
Диаметр
изоляции мм.
Коэф. затухания
при f=6 МГц, дБ/100 м.
КВК-П-2 нг )-HF 2х0.50
РК 75-2-13М
7х0.12
2.2
5.1
8.0
17.5
37.9
БГК

в таблице приведены номинальные значения.

Электрические характеристики кабеля:

Электрическое сопротивление токопроводящих жил постоянному току при 20оС и длине 1 км., не более Ом/км.:
 для сечения 0.50 мм2 — 40.5; Сопротивление изоляции жил питания и управления постоянному току при температуре 20оС не менее 10 МОм х км.

Электрические характеристики кабеля:

Волновое сопротивление — 75 +/- 5 Ом;
Электрическая емкость кабеля — 68 пФ/м;
Коэффициент укорочения длины волны — 1,50;
Сопротивление связи:
 miniПаракс™ РК 75-2-111 — не более 320 мОм/м;
 miniПаракс™ РК 75-2-122 — не более 60 мОм/м
 miniПаракс™ РК 75-2-13М — не более 110 мОм/м;

Марка кабеля
miniПаракс™ РК 75-2-111
miniПаракс™ РК 75-2-122
miniПаракс™ РК 75-2-13М



Коэффициент
затухания
дБ/100м
при частоте
6 МГц
4,5
5,1
5,1
10 МГц
5,8
6,3
6,5
50 МГц
13,5
12,6
14,6
100 МГц
20,1
17,1
21,1
200 МГц
30,8
24,0
30,6
470 МГц
47,5
37,6
46,8
862 МГц
73,0
52,1
64,5
1000 МГц
91,7
56,7
70,2
2150 МГц
140,0
85,8
106,5

Условия эксплуатации:

Климатическое исполнение УХЛ, категории размещения 1-4 по ГОСТ 15150-69;
Диапозон рабочих температур — от минус 40оС до 70оС;
Кабели стойки к воздействию повышенной влажности воздуха до 98% при температуре до 35оС;
Кабели стойки к изгибам и выдерживают не менее 10 двойных изгибов на угол +/-90о при радиусе изгиба равном 15 наружным диаметрам кабеля;
Минимальный радиус изгиба при прокладке и монтаже — 15 наружных диаметров кабеля;
Прокладка и монтаж кабелей должны проводиться при температуре не ниже минус 10оС;
Минимальный срок службы кабеля — 15 лет.

Требования пожарной безопасности:

 Класс пожарной опасности кабеля по классификации ГОСТ Р 53315-2009 — П3.8.1.2.1.
 Кабель не распространяет горение при групповой прокладке по категории С (ГОСТ Р МЭК 60332-3-22-2005).
 Показатель токсичности продуктов горения полимерных материалов кабеля — не менее 40г/м³.
 Дымообразование при горении и тлении кабеля не приводит к снижению светопроницаемости более чем на 25%.
 Коррозионная активность продуктов дымо- и газовыделения при горении и тлении материалов изоляции и оболочки:
 — содержание газов галогенных кислот в пересчете на HCL не более 5,0 мг/г;
 — проводимость водного раствора с адсорбированными продуктами дымо и газовыделения не более 10,0 мкСм/мм;
 — кислотное число (pH) не менее 4,3.

Код ОКП: 35 8819
