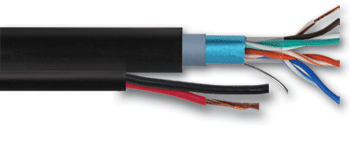

Combi ParLan комбинированный
Оценка (средняя 5)
LAN кабель + 2жилы питания/управления new   Кабели предназначены для одновременной передачи высокочастотного сигнала (категория 5е) и подключения питания или управления  Конструкция:  Lan кабель — кабель витая пара для структурированных...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Combi ParLan комбинированный

LAN кабель + 2жилы питания/управленияnew




Кабели предназначены для одновременной передачи высокочастотного сигнала (категория 5е) и подключения питания или управления

Конструкция:

 Lan кабель — кабель витая пара для структурированных кабельных систем предназначен для передачи сигналов с частотой до 100 МГц (категория 5е) в сетях по стандарту ИСО/МЭК 11801 при рабочем напряжение до 145 В переменного тока. Пары с однопроволочными проводниками диаметром 0,52 мм, с изоляцией из сплошного полиэтилена, имеющей цветовую кодировку;
 жилы питания – гибкие токопроводящие жилы класс 3 по ГОСТ 22483 сечением 0.50 или 0.75 мм². Рабочее напряжение до 250В переменного или постоянного тока;
 в общей внешней оболочке из ПВХ пластиката – для внутренней прокладки;
 в общей внешней оболочке из светостабилизированного полиэтилена П/Э – для наружной прокладки.

По допустимому напряжению в жилах питания.
В конструкции кабеля в качестве жил питания применены провода НВМ с рабочим напряжением 600В. То есть конструктивно по жилам питания возможна передача до 250В переменного тока.
Ни один нормативный или справочный документ не дает однозначных указаний о передаче по подобным кабелям переменного тока, т.е. совместного расположения LAN кабеля и силовой цепи. Накопленная информация от потребителей и результаты измерения высокочастотных параметров кабеля при подключении напряжения 220В переменного тока позволяют сделать вывод о малом взаимном влиянии 2-х цепей. Конечно, влияние будет различным в зависимости от используемого оборудования, протокола передачи, длины линии.
Необходимое условие использования напряжения 220В переменного тока для неэкранированных кабелей — подключение к сети через сглаживающий сетевой фильтр.
В условиях повышенного воздействия электромагнитных полей необходимо применять экранированные кабели, в «сложных случаях» кабели с двойным экраном.

Условия эксплуатации:

 Окружающая среда — от минус 60ºС до плюс 80ºС;
 Стоек к повышенной влажности воздуха – до 98% при температуре до 35ºС;
 Прокладка и монтаж кабелей должны производиться при температуре не ниже минус 10°С;
 Минимальный допустимый радиус изгиба при прокладке и монтаже – 8 максимальных наружных размеров (диаметров) кабеля;
 Допустимое растягивающее усилие при натяжении кабеля должно быть не более 20 Н на одну пару;
 Срок службы кабелей – 20 лет.

Электрические характеристики кабеля:

1. Электрическое сопротивление токопроводящих жил питания постоянному току при 20ºС и длине 1 км, не более Ом/км:
для сечения 0.50 м м² — 40.5;
для сечения 0.75 м м² — 25.5.
2. Электрические характеристики Lan кабеля Parlan U/UTP cat 5e или F/UTP. Полностью соответствуют кабелю Lan Cat 5e U/UTP или F/UTP.

Конструктивные параметры:



Марко-размер
Обозначение по
стандарту
ИСО/МЭК 11801
Наружный размер кабеля,
мм; оболочка ПВХ
Масса кабеля,
кг/км
ParLan combi U/UTP4 Саt5e + 2х0,50new U/UTP4-Cat 5е

5,8х12,5

74,5
ParLan combi U/UTP4 Саt5e + 2х0,75new U/UTP4-Cat 5е

5,8х12,5

81,3
ParLan combi F/UTP4 Саt5e + 2х0,50new F/UTP4-Cat 5е

6,8х13,5

83,0
ParLan combi F/UTP4 Саt5e +2х0,75new F/UTP4-Cat 5е

6,8х13,5

90,5
ParLan combi F/UTP2 Саt5e + 2х0,50new U/UTP2-Cat 5е
5,5х12.0
57,5
ParLan combi F/UTP2 Саt5e + 2х0,75new U/UTP2-Cat 5е
5,5х12.0
65,0
ParLan combi F/UTP2 Саt5e + 2х0,50new F/UTP2-Cat 5е
6,4х13.0
70,7
ParLan combi F/UTP2 Саt5e + 2х0,75new F/UTP2-Cat 5е
6,4х13.0
78,2

Возможно изготовление кабеля для наружной прокладки с оболочкой из светостабилизированного полиэтилена.
